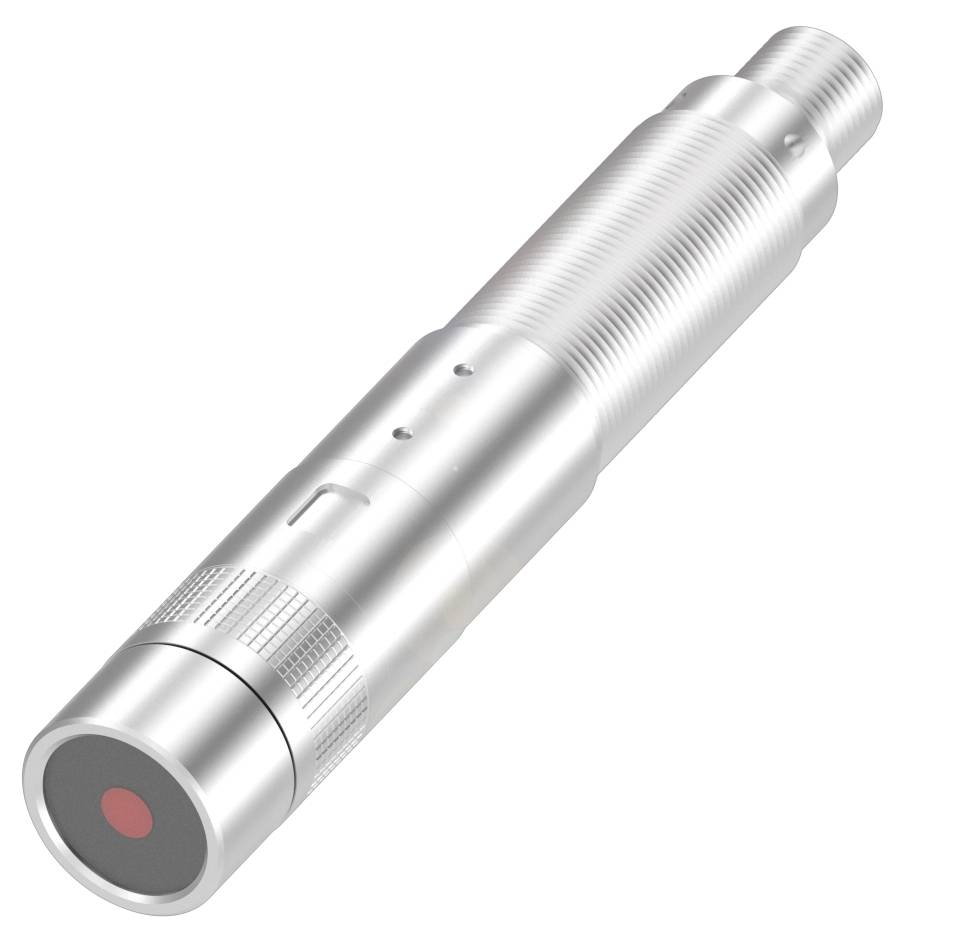

BALLUFF BAE010A Laser à lignes 1 pc(s) 5.0 - 30.0 V (Ø x L) 20 mm x 116.0 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Laser à lignes
Connexion
connecteur mâle
Type de montage
avec contre-écrou
Type
BAE010A
Contenu
1 pc(s)
Fiche technique (PDF)
Nombre
Total (CHF 1’665.08 / pièce(s))
CHF 1’665.08
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Laser ligne Balluff BAE010A
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Dimensions : Ø 20 x 116 mm
- Modèle : module laser
- Tension assignée de fonctionnement Ue DC : 24 V
- Consommation max : 400 mA
Caractéristiques techniques
- Caractéristiques principales :dimensions : Ø 20 x 116 mm
- Connexion : connecteur, connecteur M12x1, 5 pôles
- Modèle : module laser
- Tension assignée de fonctionnement Ue DC : 24 V
- Entrées numériques : déclencheur
- Type de lumière : lumière rouge laser
- Matériau : acier inoxydable
- Écrous en verre en laiton nickelé
- Indice de protection : IP67
- Consommation max : 400 mA
- Température ambiante : -10...50 °C.
- Longueur d'onde : 635 nm
- Caractéristiques supplémentaires :
- Modèle : module laser
- Contenu de la livraison : laser|écrou M18x1 (2x)
- Utilisation : pour capteurs vision BVS
- Dimensions : Ø 20 x 116 mm
- Fixation : écrou M18x1
- Tension assignée de fonctionnement Ue DC : 24 V
- Tension d'isolation nominale UI : 75 V DC
- Tension de fonctionnement Ub : 5...30 VDC
- Connexion : connecteur M12x1, 5 pôles, codage A.
- Protection contre l'inversion de polarité : oui
- MTTF (40 °C) : 2 A.
- Matériau du boîtier : acier inoxydable|verre, écrous en laiton nickelé
- Indice de protection : IP67
- Température ambiante : -10...50 °C.
- Possibilité de réglage : distance focale
- Dispositif de réglage : anneau de mise au point
- Classe laser selon IEC 60825-1: 1M
- Type de lumière : lumière rouge laser
- Longueur d'onde : 635 nm
- Consommation max : 400 mA
- Entrées numériques : déclencheur
- Fréquence de travail : numérique : jusqu'à 400 kHz
- Puissance de sortie max. : 5 mW
- Plage de mise au point : 100 mm … 10000 mm
- Angle d'ouverture min. : 30° x 30°
- Type de projection : croix
- Type de produit
Laser à lignes
- Connexion
connecteur mâle
- Type
BAE010A
- Contenu
1 pc(s)
- Type de montage
avec contre-écrou
- Tension de fonctionnement min.
5.0 V
- Tension de fonctionnement max.
30.0 V
- Tension de fonctionnement
5.0 - 30.0 V
- Longueur
116.0 mm
- Largeur
116 mm
- Dim.
(Ø x L) 20 mm x 116.0 mm
- Matériau
acier inoxydable
Verre
- Tension nominale
30.0 V
IP67
- Diamètre
20 mm
- Longueur d’onde
635 nm
- Branchement
M12
- Classe de laser
1
- Tension de fonctionnement
24 V/DC
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416162 BALLUFF BAE010A Laser à lignes 1 pc(s) 5.0 - 30.0 V (Ø x L) 20 mm x 116.0 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416162 BALLUFF BAE010A Laser à lignes 1 pc(s) 5.0 - 30.0 V (Ø x L) 20 mm x 116.0 mm
Description
Nos lasers à lignes puissants sont utilisés dans le traitement d'image industriel ainsi que pour la détection, l'alignement, le positionnement et la mesure de pièces à usiner. Les lasers de ligne sont triggerables, focalisables et modulables. Vous pouvez choisir entre le type de lumière rouge, bleu et vert ainsi que différents types de projection avec ligne (homogène ou Gauss), grille, matrice, point et croix. Connecteur=connecteur, connecteur M12x1, 5 pôles, modèle=module laser, dimension=Ø 20 x 116 mm, tension de fonctionnement Ub=5...30 VDC, entrées numériques=déclencheur, matériau=acier inoxydable écrous en verre laiton nickelé, type de projection=croix, angle d'ouverture min.=30° x 30°, type de lumière=laser lumière rouge, longueur d'onde=635 nm, classe laser selon IEC 60-1=1=température ambiante, conforme à la norme CEEA825°C=50°F=50°F=50°F=50°C=50°F=50°F=50°C
