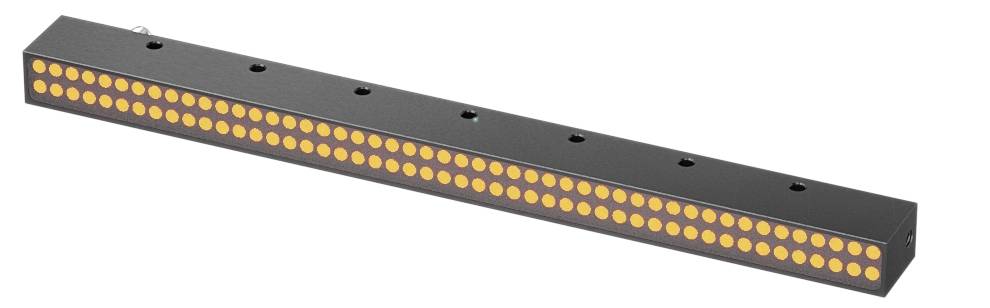

BALLUFF BAE00NY Éclairage 1 pc(s) (L x l x H) 200 x 13 x 18 mm
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Éclairage
Connexion
connecteur mâle
Type de montage
à visser
Type
BAE00NY
Contenu
1 pc(s)
Fiche technique (PDF)
Nombre
Total (CHF 1’049.91 / pièce(s))
CHF 1’049.91
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Éclairage de ligne Balluff BAE00NY
- Connexion : connecteur, M5x0.5 mâle, 4 pôles, 0.3 m
- Dimensions : 13 x 18 x 200 mm
- Modèle : éclairage en ligne
- Tension assignée de fonctionnement Ue DC : 24 V
- Consommation de courant max. : 290 ma, 710 ma (mode Boost)
Caractéristiques techniques
- Caractéristiques principales :dimensions : 13 x 18 x 200 mm
- Angle de rayonnement: 115 ° x 35 °
- Connexion : connecteur, M5x0.5 mâle, 4 pôles, 0.3 m
- Modèle : éclairage en ligne
- Intensité lumineuse (0,1 m) : 7150 lux
- 15100 lux (mode Boost)
- Tension assignée de fonctionnement Ue DC : 24 V
- Mode de fonctionnement : normal (fonctionnement continu)
- Boost (fonctionnement continu avec refroidissement)
- Entrées numériques : déclencheur
- Surface d'éclairage : 195 x 10 mm
- Type de lumière : lumière rouge LED
- Matériau : aluminium anodisé, noir
- Verre
- Indice de protection : IP54
- Consommation de courant max. : 290 ma, 710 ma (mode Boost)
- Température ambiante : -10...55 °C.
- Longueur d'onde : 617 nm
- Caractéristiques supplémentaires :
- Modèle : éclairage en ligne
- Contenu de la livraison : éclairage linéaire|câble de raccordement M5 sur M12
- Utilisation : pour capteurs vision BVS
- Dimensions : 13 x 18 x 200 mm
- Fixation : vis
- Tension assignée de fonctionnement Ue DC : 24 V
- Connexion : fiche mâle M5x0.5, 4 pôles, codage A.
- Protection contre l'inversion de polarité : oui
- MTTF (40 °C) : 456 A.
- Type de raccordement : connecteur, 0.3 m
- Longueur de câble L : 0.3 m
- Matériau du boîtier : aluminium, anodisé, noir|verre
- Indice de protection : IP54
- Température ambiante : -10...55 °C.
- Nombre de conducteurs : 4
- Section du conducteur : 0.34 mm²
- Réglage : non
- Type de lumière : lumière rouge LED
- Longueur d'onde : 617 nm
- Groupe de LED selon IEC 62471 : groupe libre
- Mode de fonctionnement : normal (fonctionnement continu)|Boost (fonctionnement continu avec refroidissement)
- Fonction d'entrée : mode de fonctionnement normal/Boost|émetteur activé/désactivé
- Consommation de courant max. : 290 ma, 710 ma (mode Boost)
- Protection de surface caractéristiques mécaniques : anodisé, noir
- Entrées numériques conditions ambiantes : déclencheur
- Angle de rayonnement: 115 ° x 35 °
- Surface d'éclairage : 195 x 10 mm
- Intensité lumineuse (0,1 m) : 7150 lux|15100 lux (mode Boost)
- Type de produit
Éclairage
- Connexion
connecteur mâle
- Type
BAE00NY
- Contenu
1 pc(s)
- Type de montage
à visser
- Longueur
200 mm
- Largeur
13 mm
- Hauteur
18 mm
- Dim.
(L x l x H) 200 x 13 x 18 mm
- Matériau
Aluminium, anodisé
Verre
IP54
- Longueur de câble
0.3 m
- Longueur d’onde
617 nm
- Branchement
M5
- Tension de fonctionnement
24 V/DC
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3416364 BALLUFF BAE00NY Éclairage 1 pc(s) (L x l x H) 200 x 13 x 18 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3416364 BALLUFF BAE00NY Éclairage 1 pc(s) (L x l x H) 200 x 13 x 18 mm
Description
Utilisés comme éclairage latéral, nos éclairages de ligne créent des ombres pour vérifier les caractéristiques. L'éclairage direct permet d'éclairer le champ d'image. En outre, un éclairage uniforme sans zones brillantes est possible. L'éclairage est disponible en différentes tailles. Vous pouvez choisir entre différentes variantes avec lumière rouge, lumière blanche et infrarouge. Connecteur=connecteur, M5x0.5 mâle, 4 pôles, 0,30 m, modèle=éclairage de ligne, dimensions = 13 x 200 x 18 mm, tension de fonctionnement assignée Ue DC = 24 V, consommation de courant max. = 290 ma, 710 ma (mode Boost), mode de fonctionnement = normal Boost, entrées numériques = déclencheur, matériau = aluminium anodisé, verre noir, surface d'éclairage = 195 x 10 mm, type de lumière = LED rouge, longueur d'onde = 617 nm, intensité d'éclairage (0,1 m) = 7150 lux 15100 lux (mode Boost), angle de rayonnement = 115 ° x 35 °, température ambiante=-10...55 °C, homologation/conformité = CEEACWEEE,=indice de protection IP54
