Arduino UNO™ Breakout Carrier Shield 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
35 pièce(s)
Nombre
Total (CHF 11.98 / pièce(s))
CHF
Points forts & détails

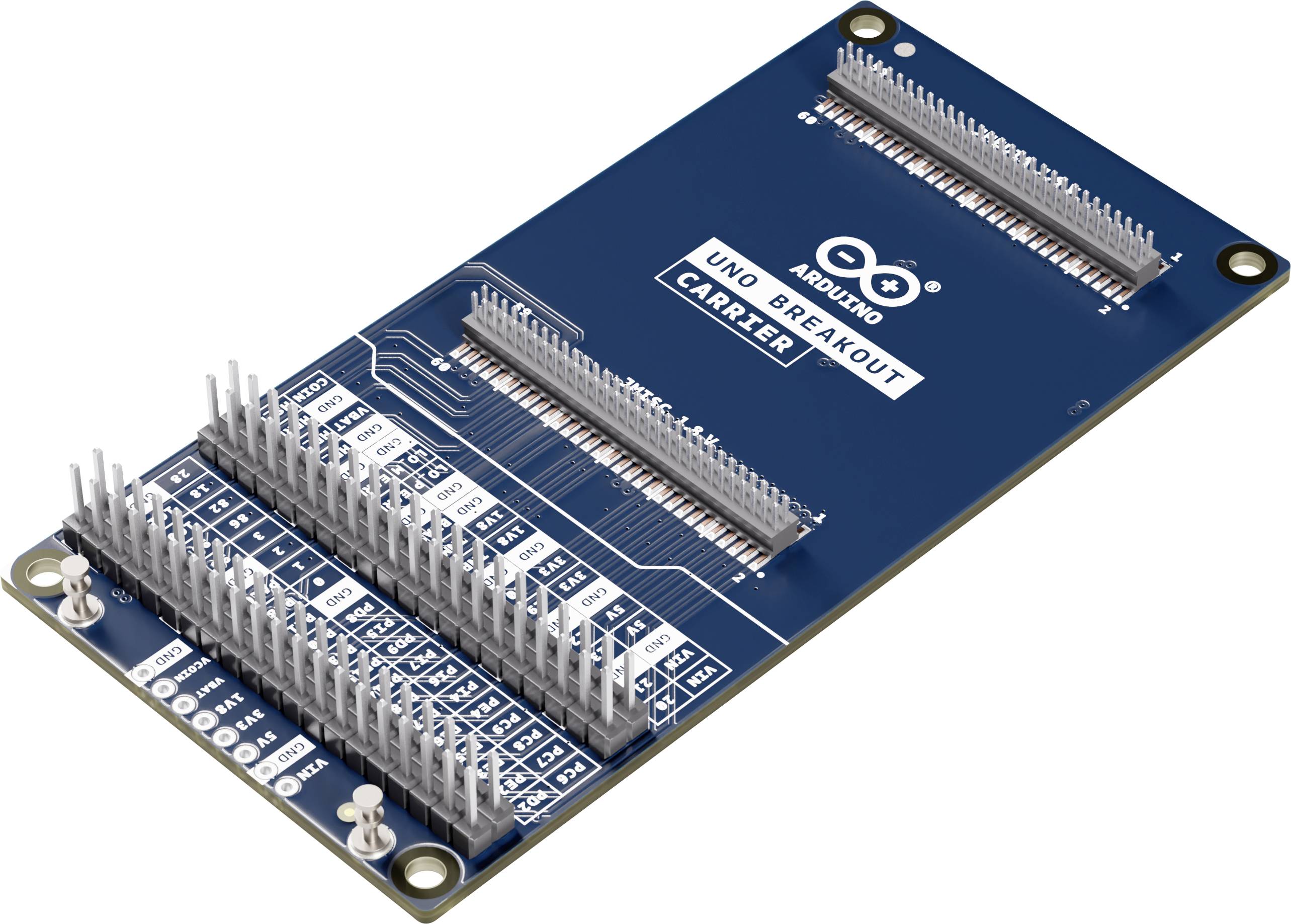

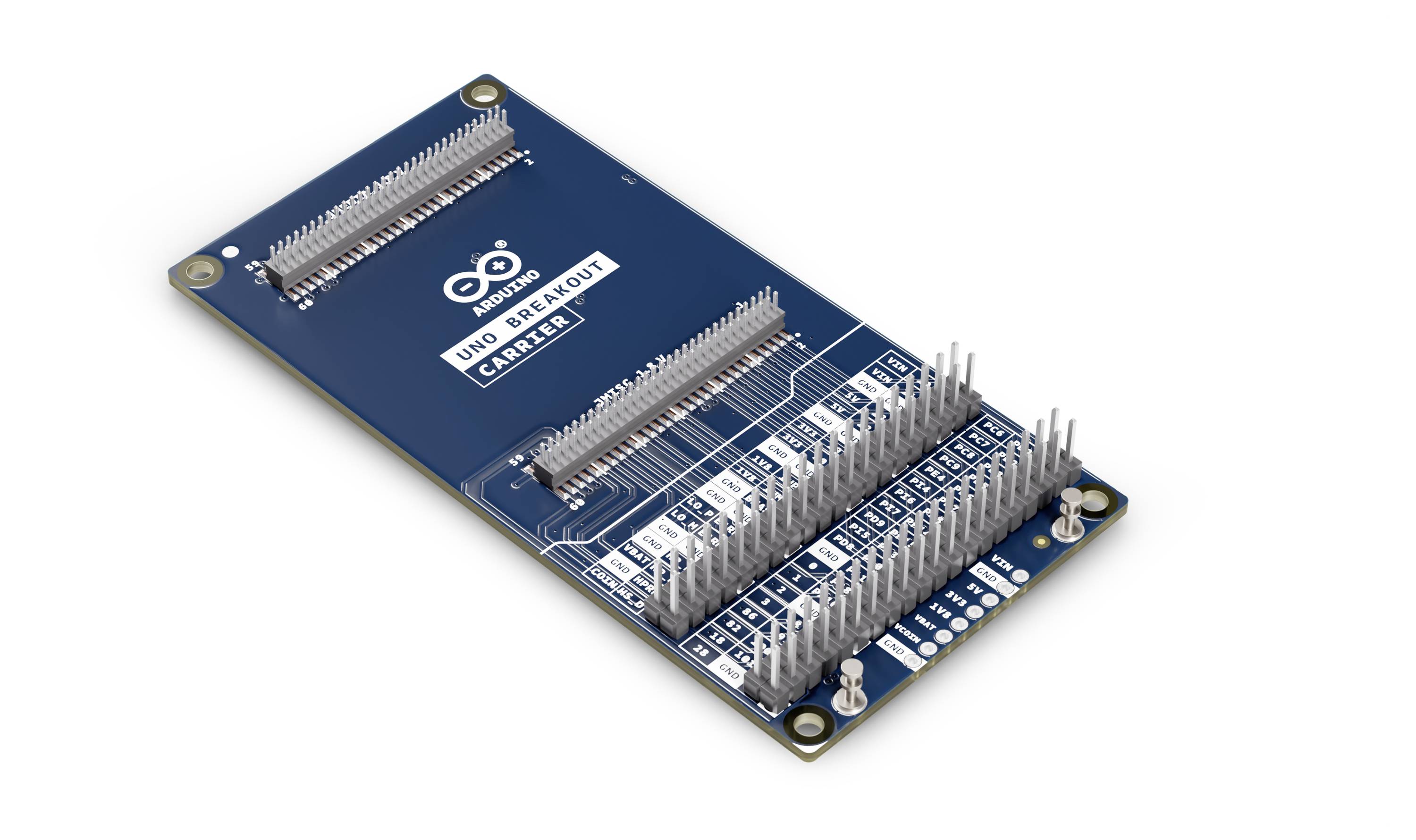

Arduino® UNO™ Breakout Carrier
- Accès direct à tous les signaux haute vitesse
- Connexion facile sans soudure ni adaptateur
- En-têtes clairement étiquetés pour une recherche rapide des erreurs
- Ideal pour les mesures d'oscilloscope et d'analyseur logique
- Intégration flexible dans des systèmes embarqués plus grands
- Conception robuste pour laboratoire et sur le terrain
Caractéristiques techniques
- Type de produit
Shield
- convient pour
Arduino
- Adapté à
Arduino
Documents & téléchargements
Fiche technique
Fiche technique 3742168 Arduino UNO™ Breakout Carrier Shield 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3742168 Arduino UNO™ Breakout Carrier Shield 1 pc(s)
Description
La solution simple pour améliorer l'accessibilité du matériel, simplifier le dépannage et tirer le meilleur parti des interfaces avancées de l'Arduino® UNO™ Q.

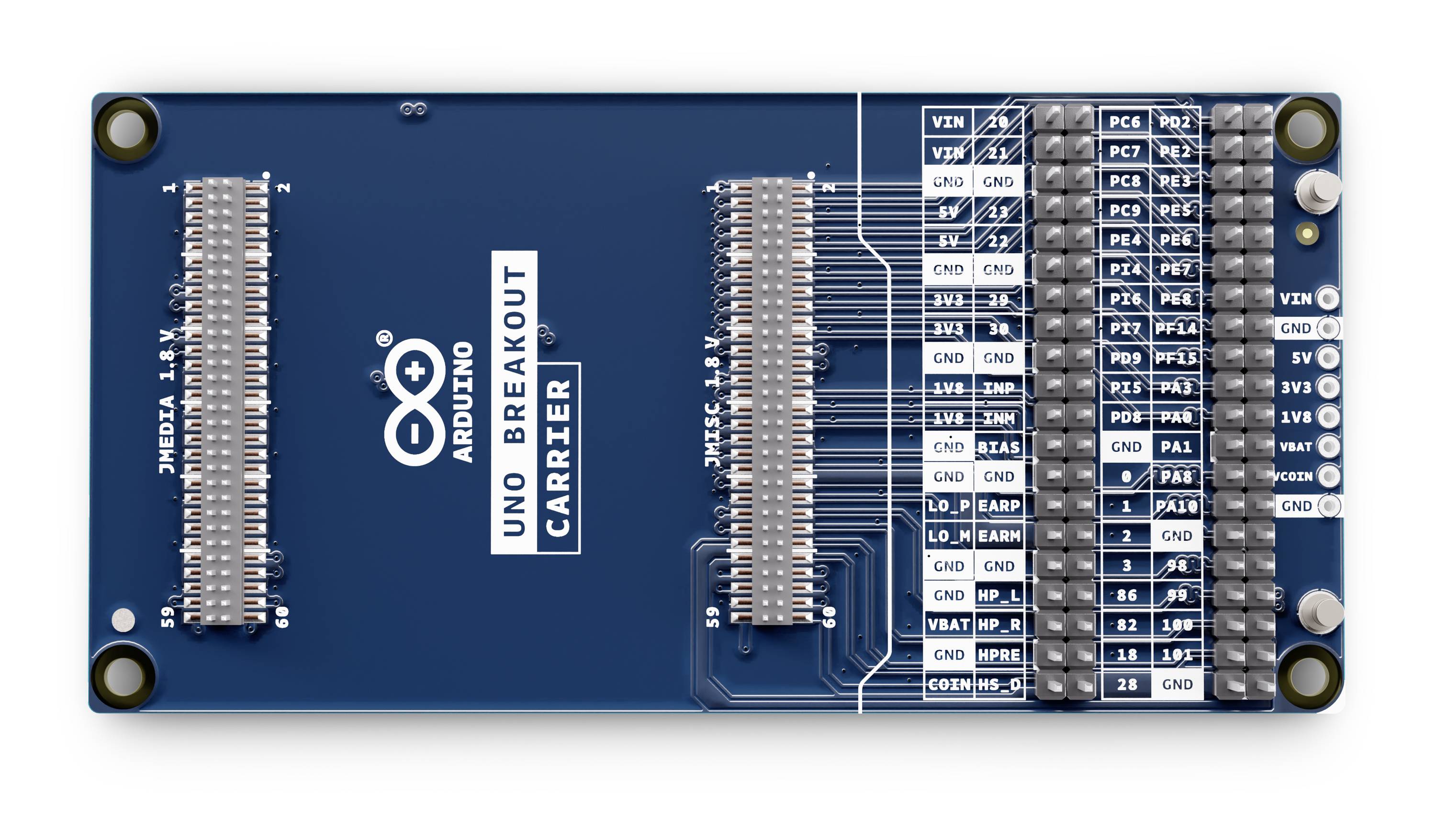

Bénéficiez d'un accès direct et complet aux signaux pertinents disponibles sur les ports JMEDIA et JMISC à grande vitesse de l'ONU Q. Le transporteur de breakout de l'ONU Ideal est adapté pour le développement de prototypes avancés, les tests et les travaux d'intégration et fournit des services audio, I²C, SPI, UART, PWM, Signaux d'alimentation et de contrôle prêts via des en-têtes de rupture clairement étiquetés et faciles à utiliser.
Étant donné que les broches pertinentes sont dirigées vers des connecteurs standard et facilement accessibles, vous pouvez connecter l'UNO Q à des circuits, des instruments de mesure ou des modules tiers personnalisés sans adaptateur complexe ni soudure. Ce support est particulièrement utile pour déboguer des interfaces matérielles, vérifier l'intégrité du signal ou intégrer UNO Q dans des systèmes embarqués plus grands nécessitant un accès direct au câblage.
Que ce soit en laboratoire ou sur le terrain, l’UNO Breakout Carrier facilite l’accès au matériel, simplifie le dépannage et exploite tout le potentiel des interfaces avancées de l’UNO Q.
Principaux avantages :
- Accès complet au signal. Les signaux critiques des connecteurs haute vitesse sont fournis par des connecteurs de dérivation clairement étiquetés.
- Aucun adaptateur ou travaux de soudure requis. Les connecteurs standard peuvent être raccordés directement aux appareils de mesure, aux circuits spécifiques au client ou aux modules tiers.
- Dépannage accéléré et tests. Ideal pour la mesure à l'aide d'oscilloscopes/analyseurs logiques, la vérification de l'intégrité du signal et le dépannage des interfaces.
- Simplifie l'intégration spécifique au client. Accès direct au câblage pour connecter UNO Q à des systèmes plus grands ou pour connecter du matériel propriétaire.
- Prêt en laboratoire et sur le terrain. Conception robuste et réutilisable, adaptée à la fois aux environnements de test contrôlés et à une utilisation pratique.
Exemples d'utilisation :
Développement et intégration de matériel : Connectez votre carte Q UNO pour personnaliser les conceptions de périphériques, prototyper les modules d'extension GPIO ou l'intégrer à des systèmes embarqués plus grands nécessitant un accès direct aux signaux I²C, SPI, UART et de contrôle, sans avoir besoin d'adaptateurs de circuits imprimés spéciaux.
- Tests et validation du signal : examinez les lignes audio, les rails de courant, les signaux PWM et les interfaces série avec des oscilloscopes ou des analyseurs logiques pour vérifier l'intégrité du signal, valider la conformité de l'interface ou résoudre les problèmes de communication pendant les cycles de développement du produit.
- Laboratoires d'enseignement: Enseigner aux étudiants des concepts pratiques pour les systèmes embarqués à travers des exercices pratiques qui explorent l'intégration de capteurs I²C, des protocoles de communication SPI, le débogage UART, le contrôle PWM ou l'analyse de matériel à signaux mixtes avec un accès matériel réel.
- Flux de travail de prototypage Rapid : connectez rapidement le Q-Board ONU aux cartes connectées, modules de développement ou circuits de preuve de concept au début de la phase de prototypage, lorsque la vitesse et la flexibilité sont plus importantes que l'intégration compacte.
Ce texte a été traduit par une machine.
