Arduino Smart-Industry-Kit AFX0175337396 12 V/DC, 24 V/DC
EAN :
N° réf. fabricant :
Code produit :
Points forts & détails
Arduino Smart-Industry-Kit
- Arduino AFX0175337396
- Contenu: 1 set
Caractéristiques techniques
- Unité centrale : Arduino Opta WiFi (8 entrées, 4 sorties relais 10A)
- Capteurs : inductif (M8), distance de commutation 1.5 mm, contact NO PNP
- Alimentation électrique : entrée 230 V c.a. / sortie 24 V c.c. (12 W)
- Communication : Wi-Fi, Ethernet, Bluetooth LE, USB-C.
- Montage : montage sur rail DIN (rail DIN 35 mm)
- Type
Smart-Industry-Kit
- Type de produit
API - Module de communication
- Nombre de sorties max.
4
- Nombre d’entrées max.
8
- Nombre I/O
12
- Nombre de sorties relais max.
4
- Nombre d’entrées analogiques max.
8
- Nombre d’entrées numériques max.
8
- Tension de fonctionnement
12 V/DC
24 V/DC
- Heure en temps réel
oui (intégré)
- Mémoire Flash
16 Mo
- Référence fabricant
AFX0175337396
- Interfaces
Ethernet
RS-485
WiFi
Bluetooth®
USB-C
IP20
- Cadence d'horloge
480 MHz
- Température ambiante max.
+55 °C
- Température ambiante min.
-20 °C
- Minuterie
oui (intégré)
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3730891 Arduino Smart-Industry-Kit AFX0175337396 12 V/DC, 24 V/DC
Description
Le kit industriel Smart est une solution système harmonisée pour la reconnaissance sans contact des objets, le contrôle des processus et la surveillance à distance. Basé sur le puissant micro-API Arduino Opta WiFi, cet ensemble permet de jeter un pont direct entre les capteurs physiques et les applications numériques IIoT (Industrial Internet of Things).
Le kit offre une infrastructure 24V robuste pour l'installation sur rail DIN standard et Ideal convient au prototypage, à la formation et aux petites commandes industrielles.
Principales caractéristiques de performance :
- Contrôle intelligent : l'Arduino Opta WiFi avec processeur Dual Core (STM32H747XI) permet la programmation en C++ (Arduino IDE) ou en option selon IEC 61131-3 (langages API).
Détection précise : le capteur de proximité inductif Contrinex M8 (PNP) capture les objets métalliques de manière fiable et sans usure.
Connectivité complète : Wi-Fi intégré, Bluetooth Low Energy et Ethernet permettent un transfert de données en temps réel vers le cloud ou vers des tableaux de bord locaux.
- Alimentation standard de l'industrie : l'alimentation à découpage Finder 78.12 à haut rendement fournit une tension stabilisée de 24 V CC pour un fonctionnement continu.
- Contrôle visuel de l'état : deux feux de signalisation LED industriels (rouge/vert) fournissent un retour visuel clair sur l'état de l'installation directement sur l'armoire électrique.
Domaines d'application:
- Surveillance de la production : comptage des composants et mesure du temps de cycle.
- Surveillance d'état (Condition Monitoring) : surveillance à distance des temps de fonctionnement de la machine et des messages d'erreur.
- Automatisation : commande de convoyeurs, de portes ou d'étapes de fabrication simples avec connexion au cloud.
Ce texte a été traduit par une machine.
Le kit offre une infrastructure 24V robuste pour l'installation sur rail DIN standard et Ideal convient au prototypage, à la formation et aux petites commandes industrielles.
Principales caractéristiques de performance :
- Contrôle intelligent : l'Arduino Opta WiFi avec processeur Dual Core (STM32H747XI) permet la programmation en C++ (Arduino IDE) ou en option selon IEC 61131-3 (langages API).
Détection précise : le capteur de proximité inductif Contrinex M8 (PNP) capture les objets métalliques de manière fiable et sans usure.
Connectivité complète : Wi-Fi intégré, Bluetooth Low Energy et Ethernet permettent un transfert de données en temps réel vers le cloud ou vers des tableaux de bord locaux.
- Alimentation standard de l'industrie : l'alimentation à découpage Finder 78.12 à haut rendement fournit une tension stabilisée de 24 V CC pour un fonctionnement continu.
- Contrôle visuel de l'état : deux feux de signalisation LED industriels (rouge/vert) fournissent un retour visuel clair sur l'état de l'installation directement sur l'armoire électrique.
Domaines d'application:
- Surveillance de la production : comptage des composants et mesure du temps de cycle.
- Surveillance d'état (Condition Monitoring) : surveillance à distance des temps de fonctionnement de la machine et des messages d'erreur.
- Automatisation : commande de convoyeurs, de portes ou d'étapes de fabrication simples avec connexion au cloud.
Ce texte a été traduit par une machine.
Modèle
- Entrée: 8x entrée numérique / analogique configurable (0-10V)
- Sortie : 4 relais (250 V c.a. - 10 A)
- Processeur : STM32H747XI Dual ARM® Cortex® : Cortex -M7 Kern jusqu'à 480 MHz et Cortex -M4 Kern jusqu'à 240 MHz
- Connectivité : prise en charge de 10/100 Ethernet (TCP/IP ou Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (Opta WiFi uniquement), RS485 semi-duplex (Opta RS485 uniquement et Opta WiFi)
- Mémoire : 1 Mo de RAM (programmation), 2 Mo en interne + 16 Mo Flash QSPI
- RTC : Maintien de l'énergie typique de 10 jours à 25°C, synchronisation NTP possible via Ethernet
- Protection IP : IP20
- programmation
- Langues: Langage de programmation Arduino via IDE / IEC-61131-3 en option: Plan de contact (KOP), diagramme de blocs de fonction (FUP), langage de déroulement (SFC), texte structuré (ST), liste d'instructions (AWL)
- Sécurité : ATECC608B Élément sûr
- Tension d'alimentation : 12...24 V c.c.
- Plage de températures : de -20 °C à +50 °C (de -4°F à 122°F)

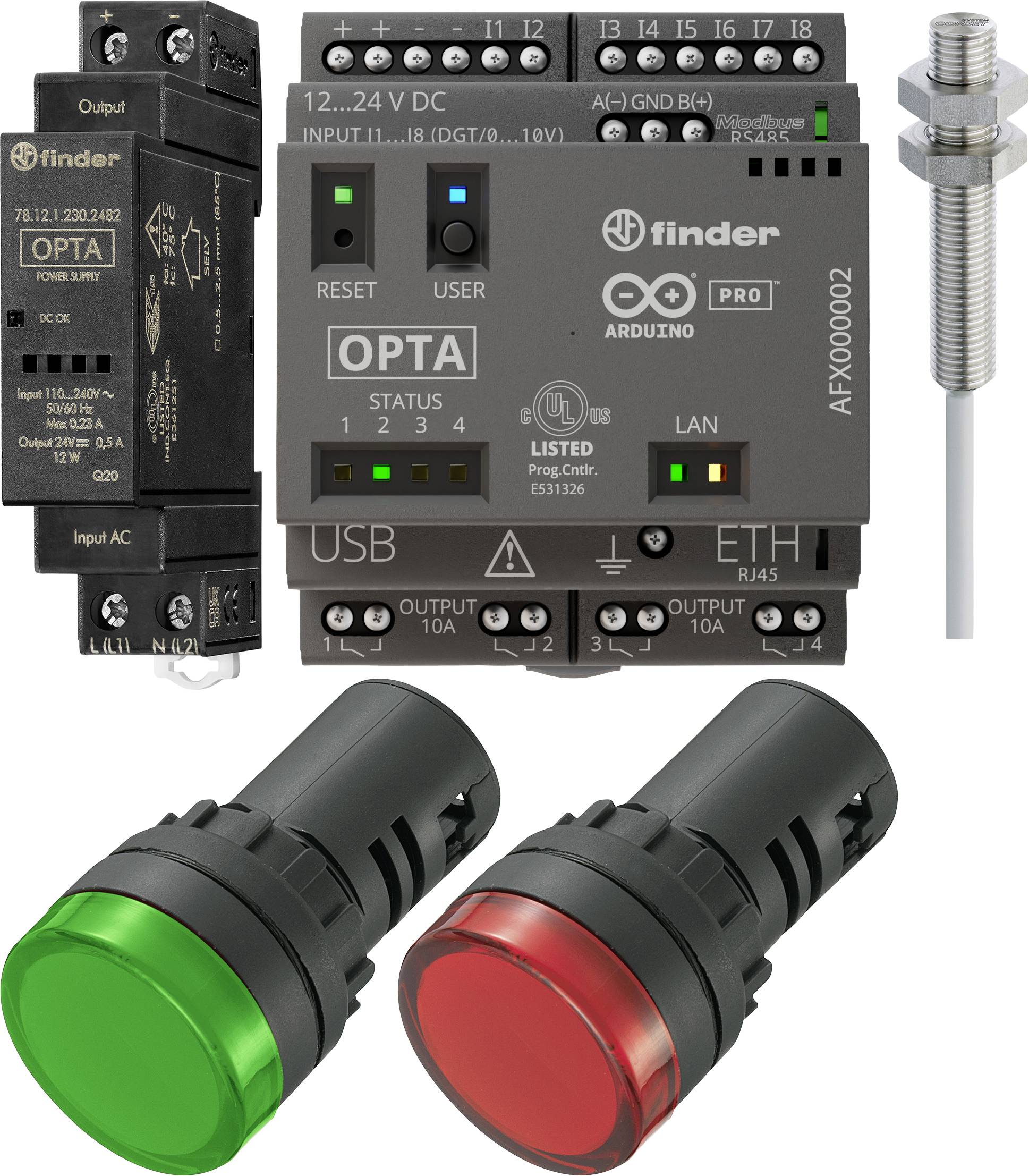

Contenu de la livraison
- Arduino Opta WiFi AFX00002
- Bloc d'alimentation sur rail DIN Finder 78.12.1.230.2482
- Capteur inductif Contrinex M8 affleuré PNP DW-AD-703-M8-BAS
- Lampe de signalisation LED TRU COMPONENTS Vert 24 V/c.c.
- Lampe de signalisation LED TRU COMPONENTS rouge 24 V/c.c.
Avertissement
Veuillez noter que ce kit est le principal composant technique. Pour garantir une mise en service immédiate, un matériel d'installation individuel est également nécessaire (non inclus dans la livraison). Pour la construction professionnelle, nous recommandons:
- Câble de connexion : câble de commande flexible/toron (0,75 mm²) pour le câblage interne des composants 24V.
- Accessoires de raccordement : douilles de vissage pour des connexions vissées sûres.
- Raccordement secteur : un câble d'alimentation (230V) pour alimenter le bloc d'alimentation sur rail DIN.
- Montage : un rail DIN standard (35 mm) pour une fixation stable de tous les composants.
- Bluetooth® est une marque déposée de Bluetooth SIG, Inc.
