API - Module d'extension Revolution Pi by Kunbus RevPi MIO PR100323 24 V/DC

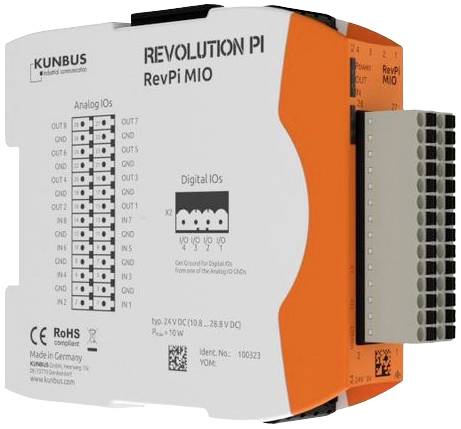

Les 8 entrées analogiques et les 8 sorties analogiques peuvent être connectées via le connecteur à 28 broches situé à l'avant du module. Tant les entrées que les sorties fonctionnent avec 0 - 10 V. Grâce à des seuils de commutation variables, les entrées analogiques peuvent se comporter comme des entrées numériques. Les seuils de commutation peuvent être réglés pour chaque canal. Chaque entrée analogique est à haute impédance avec une résistance d'entrée de 100 kO et dispose d'un filtre matériel avec une fréquence limite de 1,5 kHz. De plus, chaque entrée est protégée contre les impulsions ESD par une diode de protection.

Les sorties analogiques peuvent également être configurées de manière à délivrer une tension constante prédéfinie. Ainsi, les sorties analogiques peuvent être utilisées comme des sorties numériques et des niveaux logiques jusqu'à 10 V peuvent être utilisés. En plus des entrées et sorties analogiques, le RevPi MIO dispose également de 4 canaux numériques. Chaque canal peut être configuré soit comme entrée numérique, soit comme sortie numérique via l'outil de configuration PiCtory de Revolution Pi. En outre, les modes de fonctionnement suivants peuvent être configurés : Entrée PWM, Mesures d'impulsions, GPI 24 V, Sortie PWM, Sortie d'impulsions & Sortie de niveau GPO 24 V. Les entrées/sorties numériques peuvent être raccordées au connecteur 4 pôles situé en haut.
