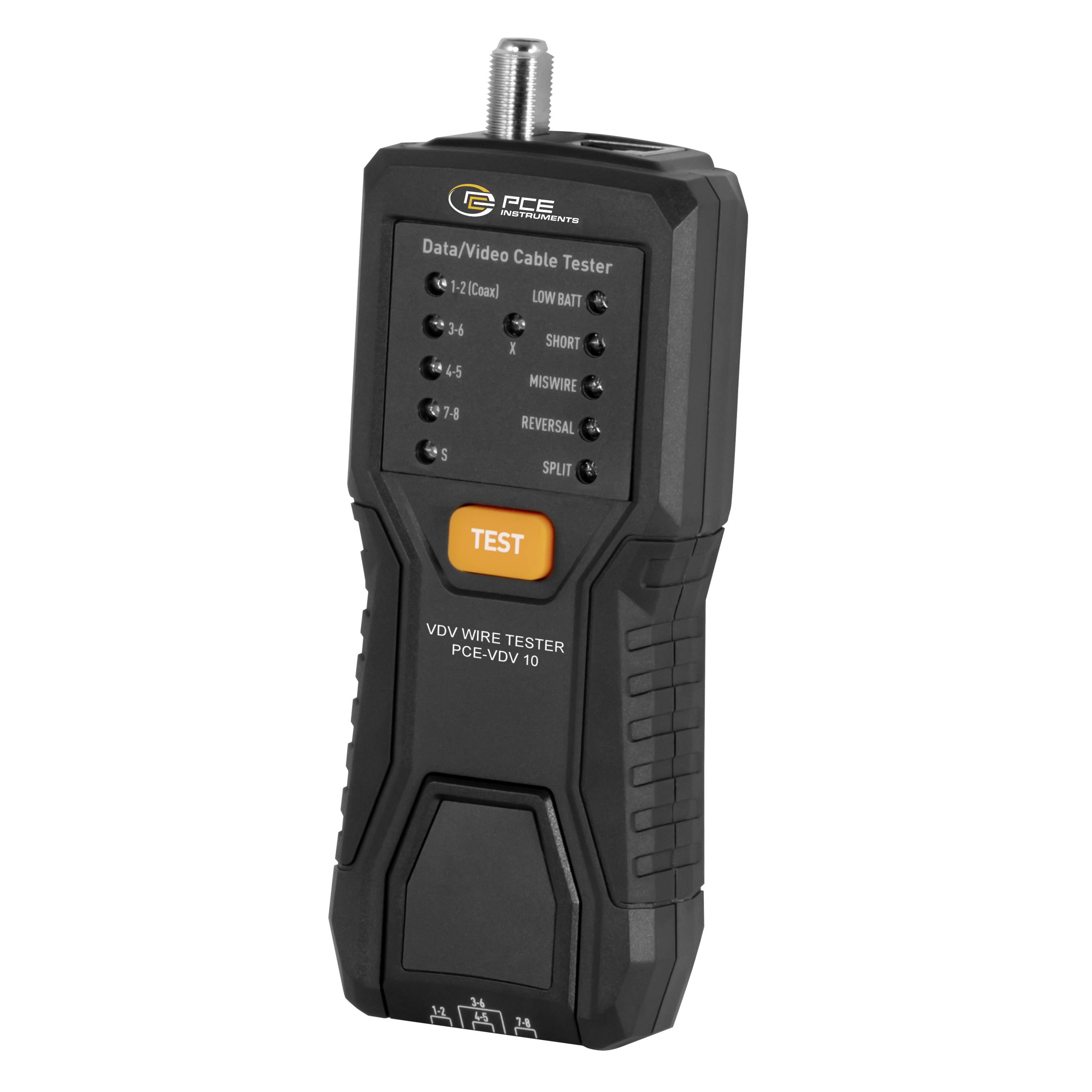

Analyseur de câbles réseau PCE-VDV 10 PCE Instruments PCE-VDV 10 réseau

Le testeur de câbles VDV est un testeur portable pour diagnostiquer les erreurs dans les câbles réseau et coaxiaux et est utilisé pour vérifier rapidement les câblages structurés.Le testeur de câbles VDV prend en charge les câbles à paires torsadées blindées et non blindées des catégories CAT 3, CAT 6 ,CAT 7e, CAT 7, CAT 5A, CAT 5, CAT 6A, ainsi que les câbles coaxiaux, Comment ils sont utilisés dans les systèmes de télévision, d'antenne et de surveillance.

Le contrôle est effectué par un système en deux parties composé d'un appareil principal et d'une unité distante, ce qui permet de tester de manière fiable même les câbles fixes. Parmi les principales méthodes d'essai figurent le contrôle de continuité des veines (broches 1... 8), le contrôle de câblage pour contrôler l'attribution correcte des paires de fils, ainsi que la détection des courts-circuits, des erreurs de câblage et des erreurs de paire divisée. De plus, le blindage des câbles blindés est vérifié. La plage d'essai comprend des longueurs de câble allant jusqu'à 305 m, tandis que la longueur minimale du câble pour la détection de la paire divisée est d'environ 0,5 m.

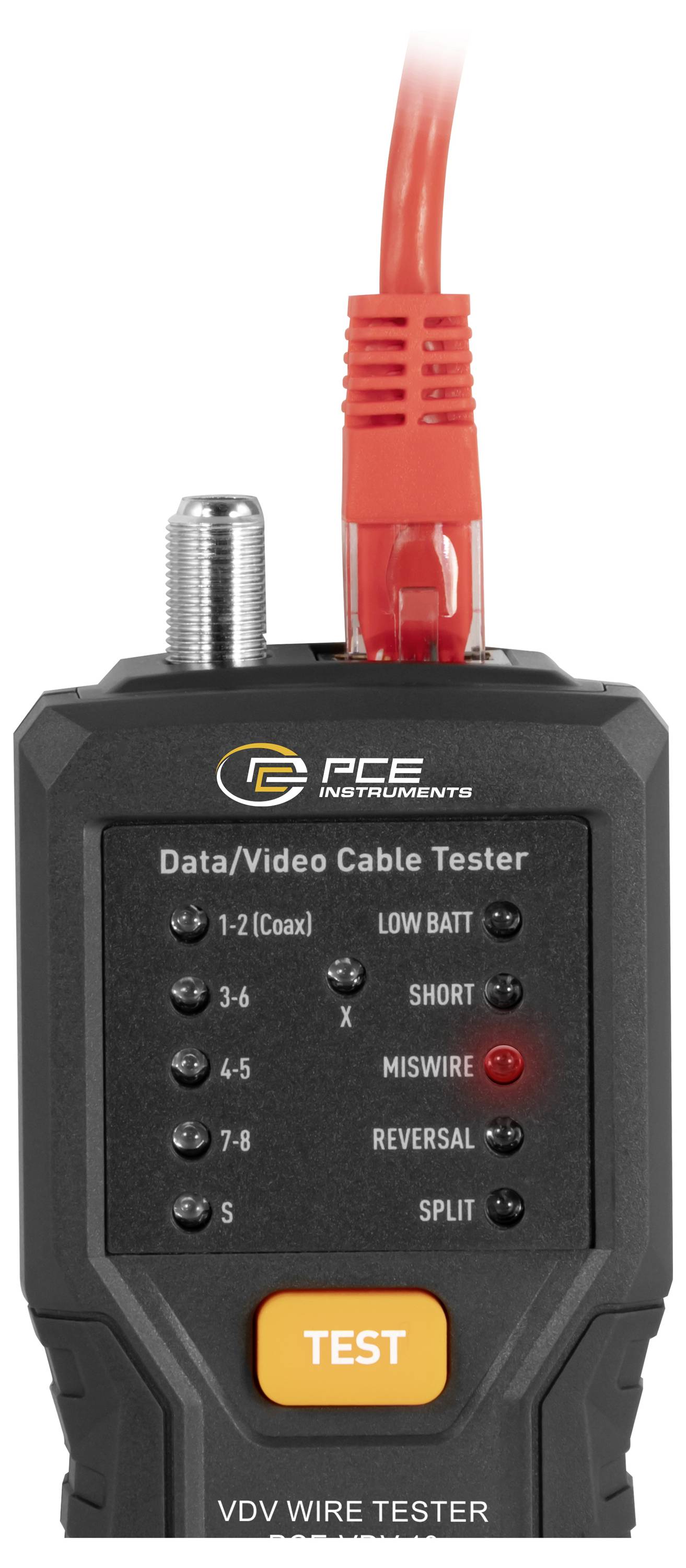

Notre testeur de câbles VDV fonctionne avec des signaux de contrôle transmis entre l'appareil principal et l'unité distante. Les résultats sont affichés via des affichages LED. Les LED à éclairage permanent signalent un câblage correct, tandis que les LED clignotantes indiquent des erreurs dans les paires de fils respectives. Les LED d'état supplémentaires indiquent le type d'erreur, comme le court-circuit, le câblage incorrect, l'inversion (reversal) ou la paire fractionnée.

Le testeur de câbles VDV est utilisé dans la technique de réseau, le câblage de bâtiments ainsi que dans les installations informatiques et de communication et est destiné aux électriciens, aux techniciens de réseau et aux techniciens de service pour la vérification rapide des lignes de ligne.
