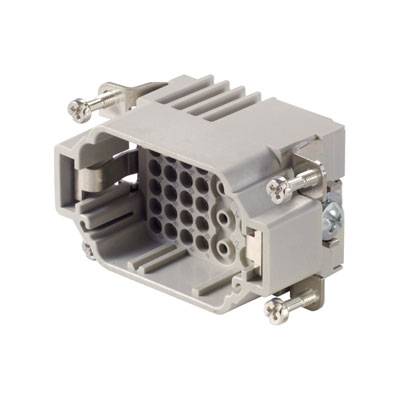

Weidmüller 1023290000 Stifteinsatz RockStar® HDC 8 + 24 + PE Crimpen 1 St.
Produkt-Art
Stifteinsatz
Anschluss
Crimpen
Serie
RockStar® HDC
Besonderheiten
mit Kupferlegierung
Gesamtpolzahl
8 + 24 + PE
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 13.95 / Stück)
CHF 13.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Stifteinsatz
- HDC S8/24 MC
Technische Daten
- Nettogewicht: 48 g
- Grenztemperatur: -40 °C ... 125 °C
- Isolationswiderstand: 1010 Ω
- Verschmutzungsgrad: 3
- Breite: 34 mm
- Höhe: 35,3 mm
- Tiefe: 64 mm
- Länge Sockel: 64 mm
- Baugröße: 4
- Baureihe: MixMate
- Bemessungsspannung (DIN EN 61984): 400 V
- Bemessungsspannung nach UL/CSA: 600 V AC/DC
- Bemessungsstoßspannung (DIN EN 61984): 4 kV
- Bemessungsstrom (DIN EN 61984): 16 A
- Brennbarkeitsklasse nach UL 94: V-0
- Durchgangswiderstand: ≤ 2mΩ
- Isolierstoff: PC glasfaserverstärkt (UL-gelistet und Bahn-qualifiziert)
- Isolierstoffgruppe: IIIa
- Steckzyklen Ag: ≥ 500
- Steckzyklen Au: ≥ 500
- Anschlussart PE: Schraubanschluss
- Leiteranschlussquerschnitt AWG (PE), max.: AWG 10
- Leiteranschlussquerschnitt AWG (PE), min.: AWG 20
- Abisolierlänge Bemessungsanschluss: 7,5 mm
- Abisolierlänge PE-Anschluss: 13 mm
- Anzugsdrehmoment max. PE-Anschluß: 2,5 Nm
- Anzugsdrehmoment min. PE-Anschluß: 2 Nm
- Befestigungsschraube: M 5
- Klingenmaß Kreuzschlitz: Gr. PH2
- Klingenmaß Schlitz (PE-Anschluss): SD 1,2 x 6,5
- Höhe Stecker: 35,3 mm
- Anzahl Leistungskontakte: 8
- Produkt-Art
Stifteinsatz
- Serie
RockStar® HDC
- Besonderheiten
mit Kupferlegierung
- Anschluss
Crimpen
- Gesamtpolzahl
8 + 24 + PE
- Leiterquerschnitt (max.)
4 mm²
- Polzahl
8
24
- Leiterquerschnitt (min.)
0.5 mm²
- Leiterquerschnitt Leistungskontakt (max.)
4 mm²
- Leiterquerschnitt Leistungskontakt (min.)
0.5 mm²
- Leiterquerschnitt Steuerungskontakt (max.)
2.5 mm²
- Leiterquerschnitt Steuerungskontakt (min.)
0.5 mm²
- Inhalt
1 St.
- Voreilender Kontakt (PE)
Ja
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 195795 Weidmüller 1023290000 Stifteinsatz RockStar® HDC 8 + 24 + PE Crimpen 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 195795 Weidmüller 1023290000 Stifteinsatz RockStar® HDC 8 + 24 + PE Crimpen 1 St.
Beschreibung
Stifteinsatz. HDC - Einsatz, Stift, 400 V, 16 A, Polzahl: 32, Crimpanschluss, Baugröße: 4. Die MixMate Serie kennzeichnet sich dadurch, das in einem Steckverbinder die gleichzeitige Übertragung von hohen Bemessungströmen und - spannungen aber auch Signale ermöglicht wird. Die Leiteranschlussebene ist als Crimpkontakt ausgelegt. Seit Jahrzehnten ist die bewährte Crimpanschlusstechnik im Einsatz. Crimpkontakte gehören nicht zum Lieferumfang der Einsätze. Crimpanschluss.
Lieferumfang
- Geliefert wird: Weidmüller Kontakteinsatz Baugröße: 4 HDC S8/24 MC, Verpackungseinheit: 1 Stk., EAN: 4032248739448
