Walther Werke WAV0160R1 WAV0160R1 Anschlussschrank Inhalt 1 St.

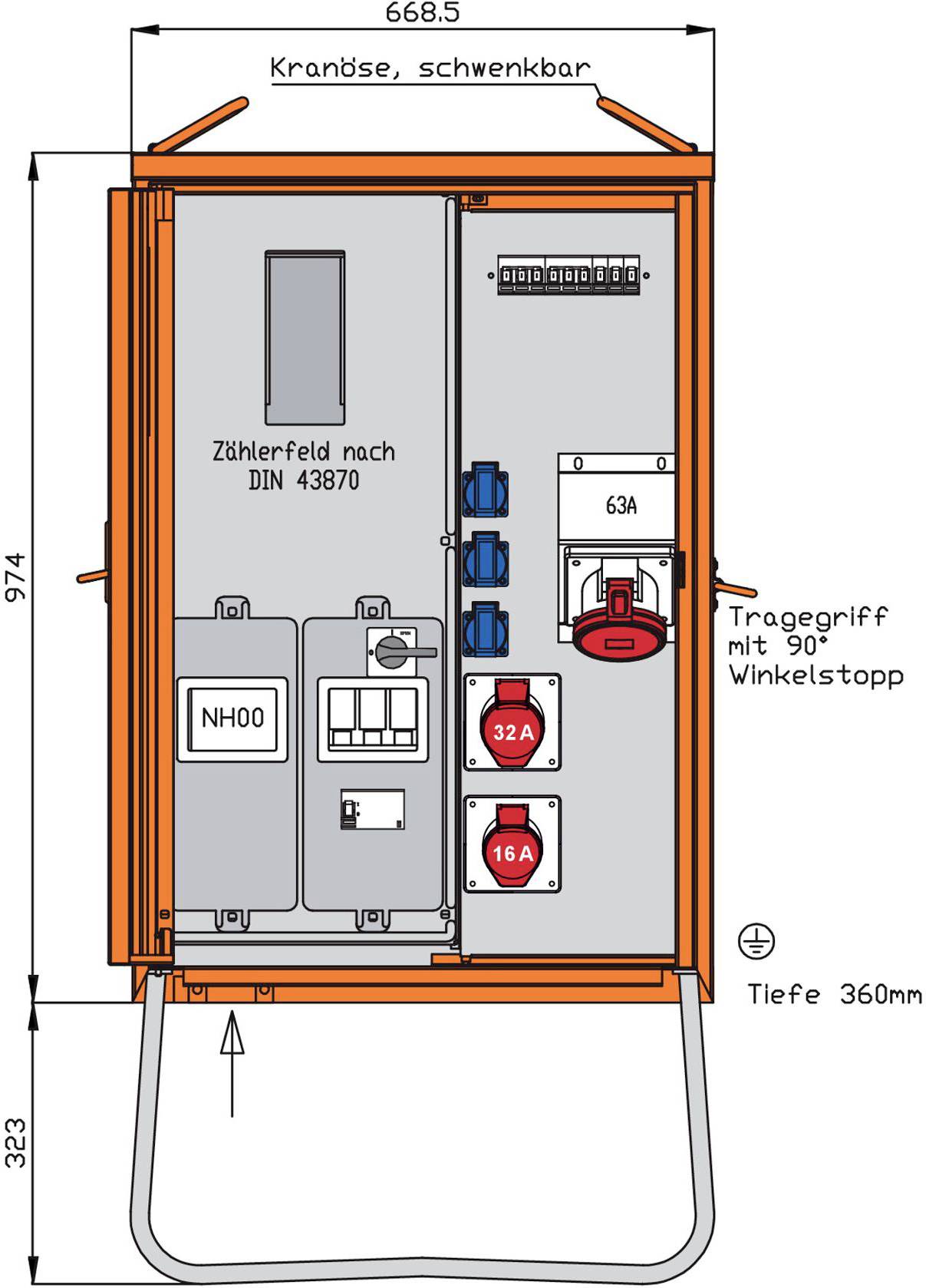

Beschriftetes Schaltschrankdiagramm mit Abmessungen, das dreh- und schwenkbare Hebeösen, Messfeld, Schutzschalter, 63A- und 32A-Steckdosen und eine Tiefe von 360 mm zeigt.
Zirkuläre Walther Electric-Anzeige für „BOS" Baustromverteiler, die mehrere orangefarbene Stromverteilerschränke um ein zentrales Logo und QR-Code zeigt.
1/2
Produkt-Art
Anschlussschrank
Breite
669 mm
Höhe
974 mm
Tiefe
360 mm
Abm.
(B x H x T) 669 x 974 x 360 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 20. Nov.
2 Stück
Anzahl
Gesamt (CHF 2'999.95 / Stück)
CHF 2'999.95
zzgl. CHF 79.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Sperrgutzuschlag ohne weitere Versandkosten
Nur noch 2 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0160R1

  • Verteilerschank - Sicherungskasten

Technische Daten

  • Ausführung: Anschlussverteilerschrank
  • Bemessungsspannung: 230/400 V
  • Bemessungsstrom: 63 A
  • Anschlussleistung: 44 kVA
  • Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
  • Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
  • Anzahl der CEE-Steckdosen (IEC 60309) 63 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
  • Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 3
  • Anzahl der Zählerfelder: 1
  • Hauptschalter: NH00
  • Hauptschalter-Bemessungsstrom: 63 A
  • Anzahl der Pole Hauptschalter: 3
  • Anzahl der Leitungsschutzschalter: 5
  • Fehlerstrom-Typ: B
  • Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
  • Notschalter: nein
  • Schutzart (IP): IP44
  • Geeignet nach IEC/EN 61439-4: ja
  • Werkstoff des Gehäuses: sonstige
  • Breite: 669 mm
  • Höhe: 974 mm
  • Tiefe: 360 mm
Produkt-Art

Anschlussschrank

Breite

669 mm

Höhe

974 mm

Abm.

(B x H x T) 669 x 974 x 360 mm

Tiefe

360 mm

Inhalt

1 St.

IP44

Nennstrom

63 A

UKCA

Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3795852 Walther Werke WAV0160R1 WAV0160R1 Anschlussschrank Inhalt 1 St.

Beschreibung

WALTHER AnschlussverteilerschrankAnschlussleistung: 44kVAnach IEC61439-4und DIN/VDE 43868/1Gehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 - reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für ErdnägelEinbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 80A mit Bügelklemmen 10-50qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang/ Absicherung:1 NH00-Lasttrennschalter mit Sicherungen 63A1 RCD-Schutzschalter 4P 63A/30mA -B-1 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-1 CEE-Anbaudose 16A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-

Ausführung

  • Ausstattung: 230/400 V

Lieferumfang

  • Geliefert wird: Walther Werke Anschlussverteilerschrank 44kVA m.Zählerplatz WAV0160R1, Verpackungseinheit: 1 Stk., EAN: 4015609067916

Hinweise

  • Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
