Name: WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 9 Rastermaß: 5 mm 231-169/001-000 100 St.
Brand: WAGO
SKU: 727249
Availability: BackOrder

Grauer, rechteckiger elektrischer Stecker mit acht Metallpins, vertikal ausgerichtet, auf weißem Hintergrund.

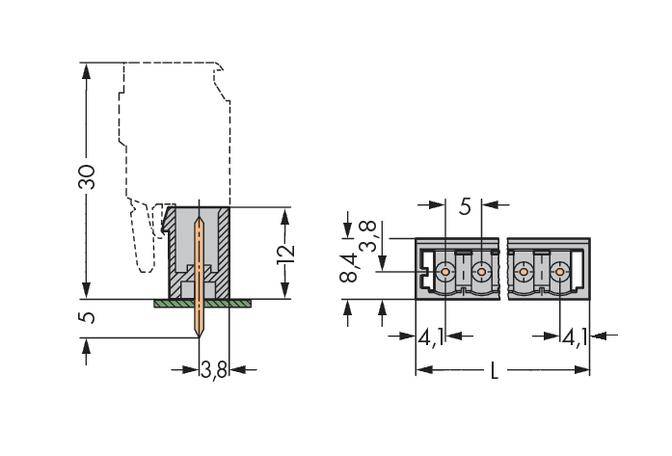

Technische Zeichnung: Zwei Ansichten eines elektrischen Steckers mit Maßangaben in Millimetern. Ansicht von der Seite und von vorne mit Abständen.

Der Ratingkurve für Federleiste zeigt den Strom in Ampere gegen die Umgebungstemperatur in Grad Celsius. Mehrere Kurven für verschiedene Polzahlen.

1/3

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gerade

Anzahl Reihen

Serie

300

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 17. Dez.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.56 / Stück)

CHF 255.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 100 St.
Anzahl Reihen: 1
Polzahl Gesamt: 9

Technische Daten

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 300

RM: 5 mm

Polzahl je Reihe: 9

Polzahl Gesamt: 9

Breite: 48.2 mm

Stiftform: Quadratisch

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Inhalt: 100 St.

Abm.: (L x B x H) 8.4 x 48.2 x 17 mm

Anschluss: Print

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 231-169/001-000

Herstellerfarbe: Grau

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 17 mm

Länge: 8.4 mm

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 231-169/001-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Nennstrom - gerundet

Polzahl Gesamt

WAGO Buchsengehäuse-Platine 300 Polzahl Gesamt 1 Rastermaß: 7.50 mm 231-161 100 St.

Bestell-Nr.:727215

Lieferung Mo., 14. Dez.

Conrad Electronic

Buchse, gerade

36.45 mm

500 mA

7.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 375.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-140/001-000 100 St.

Bestell-Nr.:727191

Lieferung Mo., 14. Dez.

Conrad Electronic

Stecker, gerade

53.2 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 243.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-140/001-000/105-604 100 St.

Bestell-Nr.:727192

Lieferung Mi., 25. Nov.

9999999999 Set(s)Conrad Electronic

Stecker, gerade

53.2 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 251.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-170/001-000 100 St.

Bestell-Nr.:727254

Lieferung Mo., 14. Dez.

Conrad Electronic

Stecker, gerade

53.2 mm

16 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 287.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-170/001-000/105-604 100 St.

Bestell-Nr.:727255

Lieferung Mi., 25. Nov.

9999999999 Set(s)Conrad Electronic

Stecker, gerade

53.2 mm

16 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 281.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 10 Rastermaß: 5 mm 231-170/003-000 100 St.

Bestell-Nr.:727257

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

53.2 mm

16 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 325.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 11 Rastermaß: 5 mm 231-141/001-000 100 St.

Bestell-Nr.:727193

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

58.2 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 269.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-142/001-000 100 St.

Bestell-Nr.:727194

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

63.2 mm

12 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 305.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-171/001-000/105-604 100 St.

Bestell-Nr.:727259

Lieferung Mi., 25. Nov.

9999999999 Set(s)Conrad Electronic

Stecker, gerade

58.2 mm

16 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 313.95^*

WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 12 Rastermaß: 5 mm 231-172/001-000 100 St.

Bestell-Nr.:727261

Lieferung Do., 17. Dez.

Conrad Electronic

Stecker, gerade

63.2 mm

16 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 345.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 727249 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 9 Rastermaß: 5 mm 231-169/001-000 100 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 727249 WAGO Stiftleiste (Standard) 300 Polzahl Gesamt 9 Rastermaß: 5 mm 231-169/001-000 100 St.

Beschreibung

WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-169/001-000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:THT-Stiftleiste Lötstift 1,2x1,2,gerade,grauTyp:231-169/001-000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:9Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5 mmRastermaß der Anschlüsse:5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:16 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussLänge des Pins:5 mmGeeignet für Leiterplattendicke:1,5 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 231-169/001-000: weitere Details
THT-Stiftleiste
Lötstift 1,2 x 1,2 mm
gerade
Rastermaß 5 mm
9-polig
grauStiftleiste Serie 231 mit Rastermaß 5 mm

Die Stiftleiste hat die Artikelnummer 231-169/001-000 und verspricht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (48,2 x 17 x 8,4) mm. Die Kontaktoberfläche besteht aus Zinn. Das MCS "
Multi Connection System"
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. EAN: 4044918928533

Geliefert wird: WAGO GmbH & Co. KG THT-Stiftleiste Lötstift 1,2x1,2,gerade,grau 231-169/001-000, Verpackungseinheit: 100 Stk., EAN: 4044918928533
