Name: WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.
Brand: WAGO
SKU: 544009
Availability: BackOrder

Oranger elektrischer Steckverbinder mit mehreren Anschlussmöglichkeiten, zeigt Innenseite mit Metallelementen und Detailansicht rechts unten.

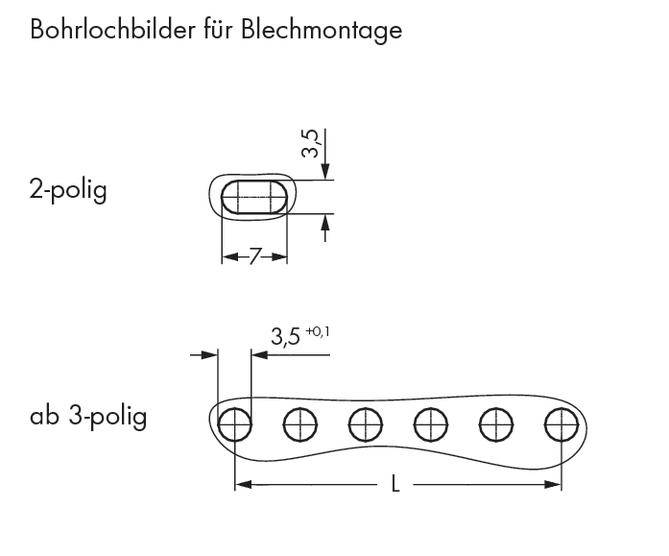

'Bohrlochbilder für Blechmontage': Zeichnung zeigt Anordnungen von Bohrlöchern für 2-polige und ab 3-polige Montagen mit Maßen.

Diagramm der Abminderungskurve: Zeigt den Strom in Ampere im Verhältnis zur Umgebungstemperatur in Grad Celsius für verschiedene Polzahlen.

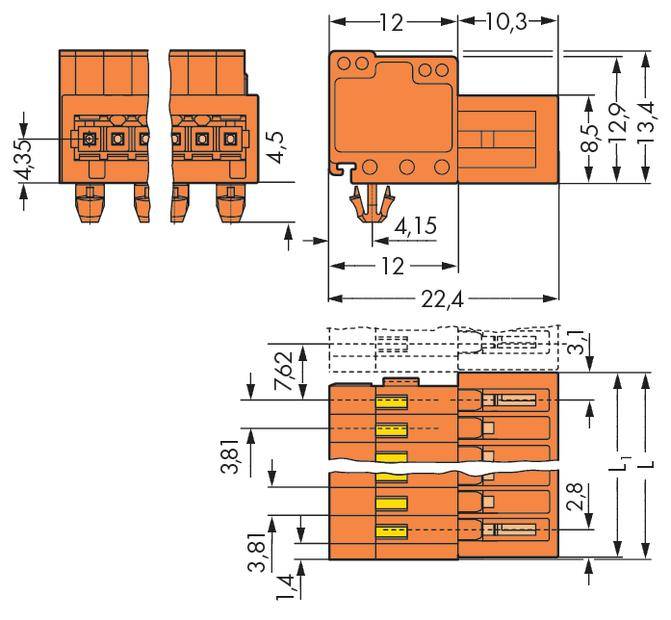

'Technische Zeichnung eines Steckverbinders mit Bemaßungen. Höhe 12, Breite 10,3, Tiefe 22,4 mm, Pinlänge 4,35 mm.'

1/4

Produkt-Art

Stiftleiste (Standard)

Bauform

Stecker, gerade

Anzahl Reihen

Serie

2140

3.81 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 17. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 6.64 / Stück)

CHF 331.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Stiftleiste

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 10

Technische Daten

Bemessungsstossspannung: 2.5 kV

Produkt-Art: Stiftleiste (Standard)

Bauform: Stecker, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 2140

RM: 3.81 mm

Polzahl je Reihe: 10

Polzahl Gesamt: 10

Breite: 40.19 mm

Stiftform: Quadratisch

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 50 St.

AWG max.: 14

AWG min.: 28

Abm.: (L x B x H) 22.3 x 40.19 x 17.9 mm

Anschluss: Federklemme

Gehäuse-Material: Polyamid

Herst.-Teilenr.: 734-340/018-000

Herstellerfarbe: Orange

Industrieverpackung: Ja

Isolationsmaterial: Polyamid

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 17.9 mm

Länge: 22.3 mm

max. Querschnitt: 1.50 mm²

min. Querschnitt: 0.08 mm²

Steckrichtung: Waagerecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 734-340/018-000

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Polzahl Gesamt

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.

Bestell-Nr.:544009

Lieferung Do., 17. Dez.

Conrad Electronic

Dieser Artikel

40.19 mm

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310 50 St.

Bestell-Nr.:543930

Lieferung Do., 17. Dez.

Conrad Electronic

37.4 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/000-044 50 St.

Bestell-Nr.:543932

Lieferung Do., 17. Dez.

Conrad Electronic

37.4 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 339.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/018-000 50 St.

Bestell-Nr.:543933

Lieferung Do., 17. Dez.

Conrad Electronic

37.4 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/019-000 50 St.

Bestell-Nr.:543934

Lieferung Do., 17. Dez.

Conrad Electronic

49.8 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.50 mm 734-310/109-000 50 St.

Bestell-Nr.:543936

Lieferung Do., 17. Dez.

Conrad Electronic

44.5 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340 50 St.

Bestell-Nr.:544008

Lieferung Do., 17. Dez.

Conrad Electronic

40.19 mm

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 331.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/019-000 50 St.

Bestell-Nr.:544010

Lieferung Do., 17. Dez.

Conrad Electronic

52.9 mm

3.81 mm

Stück

Min.: 1

Vielfache: 1

CHF 343.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311 50 St.

Bestell-Nr.:543938

Lieferung Do., 17. Dez.

Conrad Electronic

40.9 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 361.95^*

WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 11 Rastermaß: 3.50 mm 734-311/018-000 50 St.

Bestell-Nr.:543940

Lieferung Do., 17. Dez.

Conrad Electronic

40.9 mm

3.50 mm

Stück

Min.: 1

Vielfache: 1

CHF 361.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 544009 WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544009 WAGO Stiftleiste (Standard) 2140 Polzahl Gesamt 10 Rastermaß: 3.81 mm 734-340/018-000 50 St.

Beschreibung

Mit Rastfuß, 10-polig Rastermaß 3,81 mm / 0.15 in, mit Montageadapter 209-137 auch auf TS 35, fehlsteckgeschützt, Blechdicke 0,6x1,2 mm, Befestigungslöcher Ø 3,5 mm.

Beschreibung

Mit Rastfuß, 10-polig Rastermaß 3,81 mm / 0.15 in, mit Montageadapter 209-137 auch auf TS 35, fehlsteckgeschützt, Blechdicke 0,6x1,2 mm, Befestigungslöcher Ø 3,5 mm.
