Name: WAGO Einbau-Stiftleiste (Standard) 2091 Polzahl Gesamt 4 Rastermaß: 3.50 mm 2091-1634/024-000 100 St.
Brand: WAGO
SKU: 656382
Availability: BackOrder

Technische Zeichnung eines elektronischen Steckverbinders mit Abmessungen in Millimetern. Ansicht von oben, Seite und vorne.

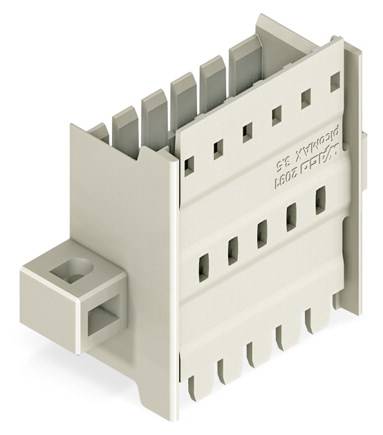

Kunststoffgehäuse mit vertikalen und horizontalen Öffnungen, geeignet für die Montage auf einer Schiene.

1/2

Produkt-Art

Einbau-Stiftleiste (Standard)

Bauform

Stecker, Einbau

Anzahl Reihen

Serie

2091

3.50 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Anzahl (Packungsgröße 100 St.)

Set(s)

Gesamt (CHF 2.22 / Stück)

CHF 221.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Durchführungsstiftleiste mit Befestigungsflanschen

Inhalt: 100 St.
Anzahl Reihen: 1
Polzahl Gesamt: 4

Technische Daten

Produkt-Art: Einbau-Stiftleiste (Standard)

Bauform: Stecker, Einbau

Anzahl Reihen: 1

Steckverbindersystem: wire to wire

Serie: 2091

Besonderheiten: für Gehäuseeinbau

RM: 3.50 mm

Polzahl je Reihe: 4

Polzahl Gesamt: 4

Breite: 29.00 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 100 St.

Abm.: (L x B x H) 12.40 x 29.00 x 28.00 mm

Herst.-Teilenr.: 2091-1634/024-000

Herstellerfarbe: Lichtgrau

Industrieverpackung: Ja

Isolationsmaterial: Polyphtalamid (PPA GF)

Kontaktmaterial: Elektrolytkupfer

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 28.00 mm

Länge: 12.40 mm

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 2091-1634/024-000

UKCA: nicht relevant
