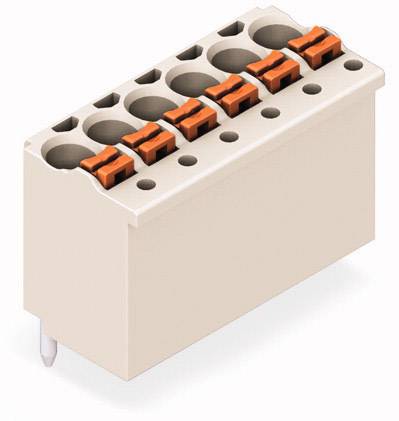

WAGO Buchsengehäuse-Platine picoMAX Polzahl Gesamt 10 Rastermaß: 3.50 mm 2091-1180/000-1000 100 St. Piece

WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste 2091-1180/000-1000

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:1-Leiter-THT-Federleiste CAGE CLAMP,lichtgrauTyp:2091-1180/000-1000Verbindungsart:flexibler LeiterplattenverbinderSteckverbinderausführung:freier SteckverbinderKontaktausführung:StiftPolzahl:10Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:3,5 mmRastermaß der Anschlüsse:3,5 mmWinkel Leiterplatte/Kontakt:90° (vertikal nach oben)Bemessungsstrom In:10 ABemessungsspannung:160 VBemessungsstoßspannung:2,5 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Werkstoff der Kontaktbeschichtung:ZinnAusführung des elektrischen Anschlusses:LötanschlussDurchmesser Anschlusspin:1 mmLänge des Pins:3,6 mmGeeignet für Leiterplattendicke:2 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:sonstigeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..100 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste 2091-1180/000-1000: weitere Details
1-Leiter-THT-Federleiste, gerade
Drücker
Push-in CAGE CLAMP®
1,5 mm²
Rastermaß 3,5 mm
10-polig
Lötstift Ø 1,0 mm
direkt bedruckt
1,50 mm²
lichtgrauFederleiste/Buchse Serie 2091, lichtgrau

Bei dieser Federleiste/Buchse mit der Artikelnummer 2091-1180/000-1000 ist eine ordentliche Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm  erforderlich. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (35 x 14 x 11,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet. Die Kontaktoberfläche besteht aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es verwendet die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. Der Leiter wird zur Platine im 90 °-Winkel eingeführt. EAN: 4050821368908

Geliefert wird: WAGO GmbH & Co. KG 1-Leiter-THT-Federleiste CAGE CLAMP,lichtgrau 2091-1180/000-1000, Verpackungseinheit: 100 Stk., EAN: 4050821368908
