Name: WAGO Buchsengehäuse-Platine 769 Polzahl Gesamt 5 Rastermaß: 5 mm 769-635/003-000 50 St.
Brand: WAGO
SKU: 655513
Availability: BackOrder

Graues Kunststoff-Verbindungselement mit mehreren parallel angeordneten Kontaktpositionen. Geeignet für elektrische Anwendungen.

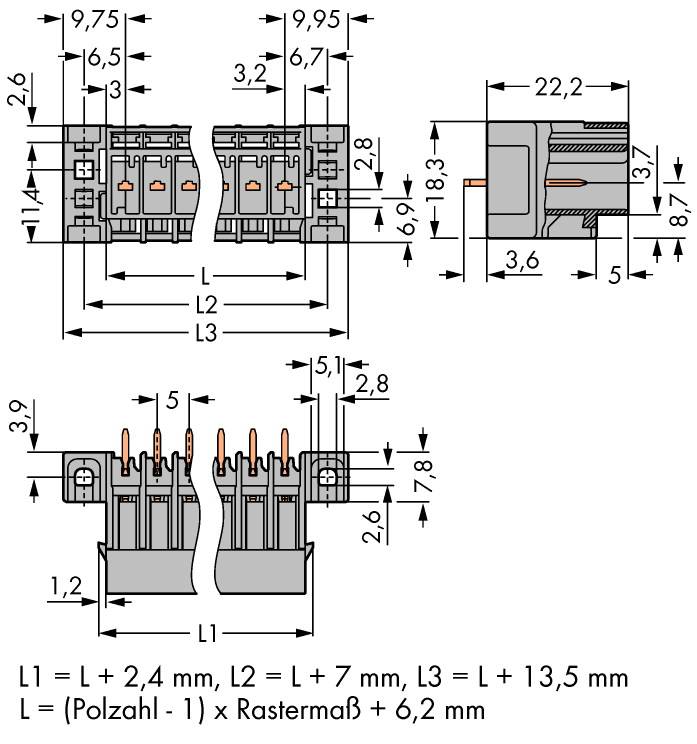

Technische Zeichnung eines Steckverbinders mit Bemaßungen und Formeln zur Berechnung der Längen L1, L2 und L3.

1/2

Produkt-Art

Buchsengehäuse-Platine

Bauform

Buchse, Einbau vertikal

Anzahl Reihen

Serie

769

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 17. Dez.

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 1.64 / Stück)

CHF 81.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

X-COM®-SYSTEM Stiftleiste

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 5

Technische Daten

Produkt-Art: Buchsengehäuse-Platine

Bauform: Buchse, Einbau vertikal

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 769

Besonderheiten: mit Befestigungsflansch

RM: 5 mm

Polzahl je Reihe: 5

Polzahl Gesamt: 5

Breite: 39.70 mm

Nennstrom: 47 A

Nennstrom - gerundet: 47 A

Inhalt: 50 St.

Abm.: (L x B x H) 18.30 x 39.70 x 22.20 mm

Anschluss: Print

Gehäuse-Material: PA 66

Herst.-Teilenr.: 769-635/003-000

Herstellerfarbe: Grau

Industrieverpackung: Ja

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Printseite: verzinnt

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 500 V

Höhe: 22.20 mm

Länge: 18.30 mm

Steckrichtung: Senkrecht zur Leiterplatte

Typ: 769-635/003-000

UKCA: Ja
