Name: WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610 25 St.
Brand: WAGO
SKU: 656079
Availability: BackOrder

Grauer Kunststoffstecker mit mehreren Anschlussöffnungen, seitlich sichtbar. Geeignet für elektrische Verbindungen in Geräten.

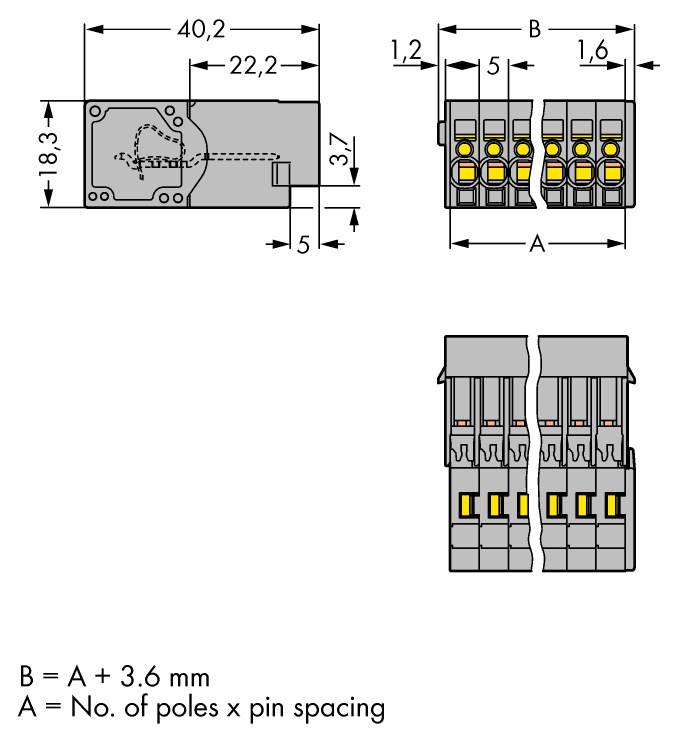

Technische Zeichnung von zwei Polen mit Bemaßungen in Millimetern und einer Formel: 'B = A + 3,6 mm; A = Anzahl der Pole x Stiftabstand'.

1/2

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse, gerade

Anzahl Reihen

Serie

769

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 7.68 / Stück)

CHF 191.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

X-COM®-SYSTEM Stiftleiste

Inhalt: 25 St.
Anzahl Reihen: 1
Polzahl Gesamt: 10

Technische Daten

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 769

Besonderheiten: mit Rastnasen

RM: 5 mm

Polzahl je Reihe: 10

Polzahl Gesamt: 10

Breite: 53.60 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Inhalt: 25 St.

AWG max.: 12

AWG min.: 28

Abisolierlänge (max.): 9.00 mm

Abm.: (L x B x H) 18.30 x 53.60 x 40.20 mm

Anschluss: Federklemme

Gehäuse-Material: PA 66

Herst.-Teilenr.: 769-610

Herstellerfarbe: Grau

Industrieverpackung: Ja

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 500 V

Höhe: 40.20 mm

Länge: 18.30 mm

max. Querschnitt: 4 mm²

min. Querschnitt: 0.08 mm²

Typ: 769-610

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Nennstrom - gerundet

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610 25 St.

Bestell-Nr.:656079

Lieferung Mi., 16. Dez.

Conrad Electronic

Dieser Artikel

Buchse, gerade

53.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 191.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/001-000 25 St.

Bestell-Nr.:656075

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

53.60 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/002-000 25 St.

Bestell-Nr.:656083

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

65.40 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/004-000 25 St.

Bestell-Nr.:656090

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

64.70 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/005-000 20 St.

Bestell-Nr.:656033

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

71.30 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/006-000 25 St.

Bestell-Nr.:656149

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

64.30 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611 25 St.

Bestell-Nr.:656121

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/001-000 25 St.

Bestell-Nr.:656098

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/002-000 25 St.

Bestell-Nr.:656134

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/004-000 25 St.

Bestell-Nr.:656127

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

69.70 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 656079 WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610 25 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 656079 WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610 25 St.

Beschreibung

WAGO GmbH & Co. KG 1-Leiter-Stiftleiste 769-610

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:1-Leiter-Stiftleiste CAGECLAMP,4mm²,grTyp:769-610Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:10Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:53,6 mmHöhe:40,2 mmTiefe:18,3 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG 1-Leiter-Stiftleiste 769-610: weitere Details
1-Leiter-Stiftleiste
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
10-polig
4,00 mm²
grauStiftleiste Serie 769 mit Betätigungswerkzeug

Die Stiftleiste mit der Artikelnummer 769-610 verspricht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Stiftleiste Abisolierlängen von 8 bis 9 mm benötigt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Abmessungen betragen in Breite x Höhe x Tiefe (53,6 x 18,3 x 40,2) mm. In Abhängigkeit von der Leiterart ist diese Stiftleiste für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt. Diese Stiftleiste/Stecker wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918521529

Geliefert wird: WAGO GmbH & Co. KG 1-Leiter-Stiftleiste CAGECLAMP,4mm²,gr 769-610, Verpackungseinheit: 25 Stk., EAN: 4044918521529
