Name: WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/002-000 25 St.
Brand: WAGO
SKU: 656083
Availability: BackOrder

Hellgrauer elektrischer Steckverbinder, rechteckig, mit mehreren Anschlüssen, zur Verbindung elektrischer Kabel in Geräten.

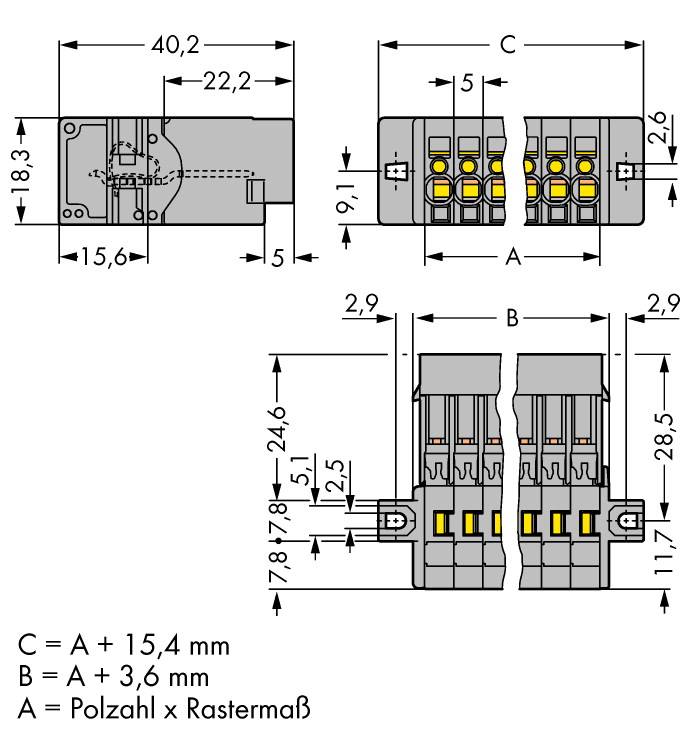

Technische Zeichnung eines Steckverbinders, zeigt Maße und Details der Anschlussklemmen. Maße in Millimetern, Form und Abstände angegeben.

1/2

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse, gerade

Anzahl Reihen

Serie

769

5 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (CHF 7.60 / Stück)

CHF 203.95

-7 %

CHF 189.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

X-COM®-SYSTEM Stiftleiste

Inhalt: 25 St.
Anzahl Reihen: 1
Polzahl Gesamt: 10

Technische Daten

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: 769

Besonderheiten: mit Befestigungsflansch

RM: 5 mm

Polzahl je Reihe: 10

Polzahl Gesamt: 10

Breite: 65.40 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Inhalt: 25 St.

AWG max.: 12

AWG min.: 28

Abisolierlänge (max.): 9.00 mm

Abm.: (L x B x H) 18.30 x 65.40 x 40.20 mm

Anschluss: Federklemme

Gehäuse-Material: PA 66

Herst.-Teilenr.: 769-610/002-000

Herstellerfarbe: Grau

Industrieverpackung: Ja

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 500 V

Höhe: 40.20 mm

Länge: 18.30 mm

max. Querschnitt: 4 mm²

min. Querschnitt: 0.08 mm²

Typ: 769-610/002-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Bauform

Breite

Nennstrom - gerundet

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/002-000 25 St.

Bestell-Nr.:656083

Lieferung Mi., 16. Dez.

Conrad Electronic

Dieser Artikel

Buchse, gerade

65.40 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610 25 St.

Bestell-Nr.:656079

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

53.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 191.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/001-000 25 St.

Bestell-Nr.:656075

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

53.60 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 181.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/004-000 25 St.

Bestell-Nr.:656090

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

64.70 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 189.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/005-000 20 St.

Bestell-Nr.:656033

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

71.30 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 149.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/006-000 25 St.

Bestell-Nr.:656149

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

64.30 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611 25 St.

Bestell-Nr.:656121

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 207.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/001-000 25 St.

Bestell-Nr.:656098

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/002-000 25 St.

Bestell-Nr.:656134

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

58.60 mm

32 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 11 Rastermaß: 5 mm 769-611/004-000 25 St.

Bestell-Nr.:656127

Lieferung Mi., 16. Dez.

Conrad Electronic

Buchse, gerade

69.70 mm

33 A

5 mm

Stück

Min.: 1

Vielfache: 1

CHF 203.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 656083 WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/002-000 25 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 656083 WAGO Buchsengehäuse-Kabel 769 Polzahl Gesamt 10 Rastermaß: 5 mm 769-610/002-000 25 St.

Beschreibung

1-Leiter-Stiftleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 10-polig; Befestigungflansch; 4,00 mm²; grau

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG Stiftleiste 769-610/002-000, Verpackungseinheit: 25 Stk., EAN: 4044918521550

Beschreibung

1-Leiter-Stiftleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 10-polig; Befestigungflansch; 4,00 mm²; grau

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG Stiftleiste 769-610/002-000, Verpackungseinheit: 25 Stk., EAN: 4044918521550
