Name: WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 24 Rastermaß: 3.50 mm 713-1112/107-000 20 St.
Brand: WAGO
SKU: 538174
Availability: BackOrder

Schwarzer Steckverbinder mit zehn Pins in zwei Reihen, seitlich eine Befestigungsvorrichtung. Geeignet für elektronische Verbindungen.

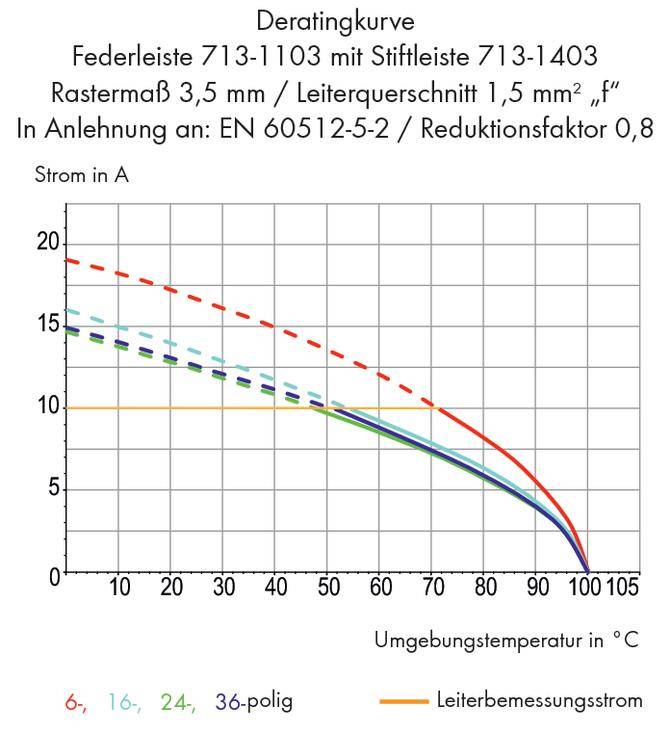

'Deratingkurve für Federleiste 713-1103. Diagramm zeigt Strom in A gegen Umgebungstemperatur in °C mit mehreren Polig-Varianten und Bemessungsstrom.'

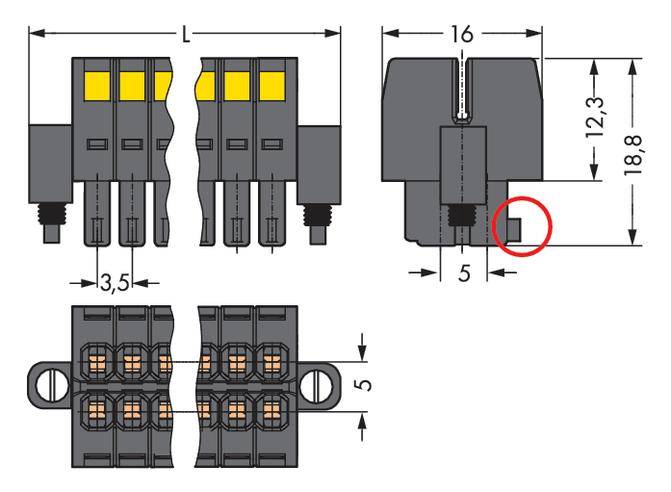

Technische Zeichnung eines Steckverbinders mit Maßen: Länge 16 mm, Breite 5 mm, Höhe 12,3 mm. Seiten- und Draufsicht.

1/3

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse, gerade

Anzahl Reihen

Serie

713

3.50 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mi., 16. Dez.

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 17.90 / Stück)

CHF 445.95

-20 %

CHF 357.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

MCS MINI HD Federleiste

Inhalt: 20 St.
Anzahl Reihen: 2
Polzahl Gesamt: 24

Technische Daten

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse, gerade

Anzahl Reihen: 2

Steckverbindersystem: wire-to-board

Serie: 713

Besonderheiten: mit Befestigungsflansch

RM: 3.50 mm

Polzahl je Reihe: 12

Polzahl Gesamt: 24

Breite: 52.10 mm

Nennstrom: 10 A

Nennstrom - gerundet: 10 A

Inhalt: 20 St.

AWG max.: 16

AWG min.: 28

Abisolierlänge (max.): 7.00 mm

Abm.: (L x B x H) 16.00 x 52.10 x 18.80 mm

Anschluss: Federklemme

Gehäuse-Material: PA 66

Herst.-Teilenr.: 713-1112/107-000

Herstellerfarbe: Schwarz

Industrieverpackung: Ja

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 160 V

Höhe: 18.80 mm

Länge: 16.00 mm

max. Querschnitt: 1.5 mm²

min. Querschnitt: 0.08 mm²

Steckrichtung: Senkrecht zur Leiterplatte

Max. Temperatur: +100 °C

Min. Temperatur: -60 °C

Typ: 713-1112/107-000

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Breite

Polzahl Gesamt

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/000-047 50 St.

Bestell-Nr.:537939

Lieferung Mi., 16. Dez.

Conrad Electronic

19.00 mm

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/000-9037 50 St.

Bestell-Nr.:537943

Lieferung Mi., 16. Dez.

Conrad Electronic

19.00 mm

Stück

Min.: 1

Vielfache: 1

CHF 369.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/032-047 50 St.

Bestell-Nr.:537944

Lieferung Mi., 16. Dez.

Conrad Electronic

38.70 mm

Stück

Min.: 1

Vielfache: 1

CHF 401.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/032-9037 50 St.

Bestell-Nr.:537945

Lieferung Mi., 16. Dez.

Conrad Electronic

38.70 mm

Stück

Min.: 1

Vielfache: 1

CHF 401.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-000 50 St.

Bestell-Nr.:537946

Lieferung Mi., 16. Dez.

Conrad Electronic

26.00 mm

Stück

Min.: 1

Vielfache: 1

CHF 383.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-047 50 St.

Bestell-Nr.:537947

Lieferung Mi., 16. Dez.

Conrad Electronic

26.00 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-047/032-000 50 St.

Bestell-Nr.:537948

Lieferung Mi., 16. Dez.

Conrad Electronic

38.70 mm

Stück

Min.: 1

Vielfache: 1

CHF 409.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/037-9037 50 St.

Bestell-Nr.:537953

Lieferung Mi., 16. Dez.

Conrad Electronic

26.00 mm

Stück

Min.: 1

Vielfache: 1

CHF 393.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/107-000 25 St.

Bestell-Nr.:537956

Lieferung Mi., 16. Dez.

Conrad Electronic

27.60 mm

Stück

Min.: 1

Vielfache: 1

CHF 193.95^*

WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 10 Rastermaß: 3.50 mm 713-1105/107-047 25 St.

Bestell-Nr.:537957

Lieferung Mi., 16. Dez.

Conrad Electronic

27.60 mm

Stück

Min.: 1

Vielfache: 1

CHF 199.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 538174 WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 24 Rastermaß: 3.50 mm 713-1112/107-000 20 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 538174 WAGO Buchsengehäuse-Kabel 713 Polzahl Gesamt 24 Rastermaß: 3.50 mm 713-1112/107-000 20 St.

Beschreibung

Mit Schraubflansch, 12x2-polig Rastermaß 3,5 mm / 0.138 in, 100 % fehlsteckgeschützt, 2-reihig, kodierbar, schwarz.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG 1-LeiterFederleiste2reihig CAGECLAMP 1,5mm²,sw 713-1112/107-000, Verpackungseinheit: 20 Stk., EAN: 4045454806842

Beschreibung

Mit Schraubflansch, 12x2-polig Rastermaß 3,5 mm / 0.138 in, 100 % fehlsteckgeschützt, 2-reihig, kodierbar, schwarz.

Lieferumfang

Geliefert wird: WAGO GmbH & Co. KG 1-LeiterFederleiste2reihig CAGECLAMP 1,5mm²,sw 713-1112/107-000, Verpackungseinheit: 20 Stk., EAN: 4045454806842
