Name: WAGO 870-158 Doppelstock-Durchgangsklemme 5 mm Steck-Klemm Belegung: L Grau 50 St. Package
Brand: WAGO
SKU: 657008

Graue elektrische Klemme mit zwei Ebenen, Abmessungen 88,6 mm x 37,1 mm. Geeignet zur Kabelverbindung in elektrischen Schaltungen.

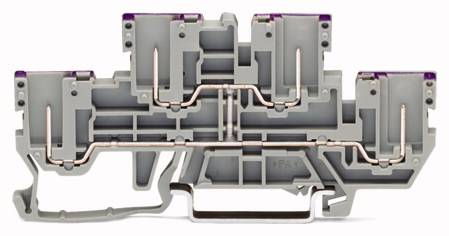

Verdrahtungsterminal mit mehreren Verbindungspunkten und Metallleitern in einem Kunststoffgehäuse, verwendet zur elektrischen Verbindung.

1/2

Verpackungsart

Package

Produkt-Art

Doppelstock-Durchgangsklemme

Anschluss

Steck-Klemm

Nennstrom - gerundet

16 A

Inhalt

50 St.

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Highlights & Details

4-Pin-Doppelstock-Basisklemme

870-158
Industrieverpackung mit 50 Stück

Technische Daten

Verpackungsart: Package

Produkt-Art: Doppelstock-Durchgangsklemme

Besonderheiten: intern gebrückt

Anschluss: Steck-Klemm

Belegung: L

Klemmenbreite: 5 mm

Anzahl Reihen: 2

Polzahl je Reihe: 4

Polzahl: 8

Herstellerfarbe: Grau

Nennstrom: 16 A

Nennstrom - gerundet: 16 A

Nennspannung: 500 V

Herst.-Teilenr.: 870-158

Inhalt: 50 St.

Industrieverpackung: Ja

Typ: 870-158

Abm.: (L x B x H) 5 x 5 x 37.10 mm

Breite: 5 mm

Höhe: 37.10 mm

Länge: 5 mm

Passend für (Details): für Tragschiene 35 x 15 und 35 x 7.5

Verschmutzungsgrad: 3

Gewicht: 9.963 g

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Grau

Isolationsmaterial: Thermoplast

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 657008 WAGO 870-158 Doppelstock-Durchgangsklemme 5 mm Steck-Klemm Belegung: L Grau 50 St. Package

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 657008 WAGO 870-158 Doppelstock-Durchgangsklemme 5 mm Steck-Klemm Belegung: L Grau 50 St. Package

Beschreibung

WAGO GmbH & Co. KG 4-Pin-Doppelstock-Basiskl. 870-158

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:4-Pin-Doppelstock-Basiskl. Typ:870-158Bemessungsstrom In:16 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:SteckanschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:2Anzahl der Klemmstellen je Etage:2Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:88,6 mmTiefe:37,1 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:ja
WAGO GmbH & Co. KG 4-Pin-Doppelstock-Basiskl. 870-158: weitere Details
4-Pin-Doppelstock-Basisklemme
4-Pin-Durchgangsklemme
L
intern gebrückt
Federleisteneinführung violett bedruckt
für Tragschiene 35 x 15 und 35 x 7,5
grauDoppelstockklemme Serie 870, grau

Bei dieser Doppelstockklemme (Artikelnummer 870-158) ist eine saubere Elektroinstallation der Schwerpunkt. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. EAN: 4045454665722

Geliefert wird: WAGO GmbH & Co. KG 4-Pin-Doppelstock-Basiskl. 870-158, Verpackungseinheit: 50 Stk., EAN: 4045454665722
