Name: WAGO 737-806 Dreistockklemme 2.50 mm² Polzahl 18 Orange 16 St.
Brand: WAGO
SKU: 544494
Availability: BackOrder

Orangener, mehrstöckiger Steckverbinder mit silbernen Kontaktstiften, verwendet zur elektrischen Verbindung in Geräten.

Diagramm zur Strombelastbarkeit: Zeigt Leiterrating in Ampere basierend auf Umgebungstemperatur (°C). Linien für 2-, 4-, 6-, 12-polig.

Ein Diagramm zeigt eine Anordnung von Platten mit Linien und Kreisen, die Befestigungspunkte darstellen. Zwei Abschnitte sind beschriftet mit '1'.

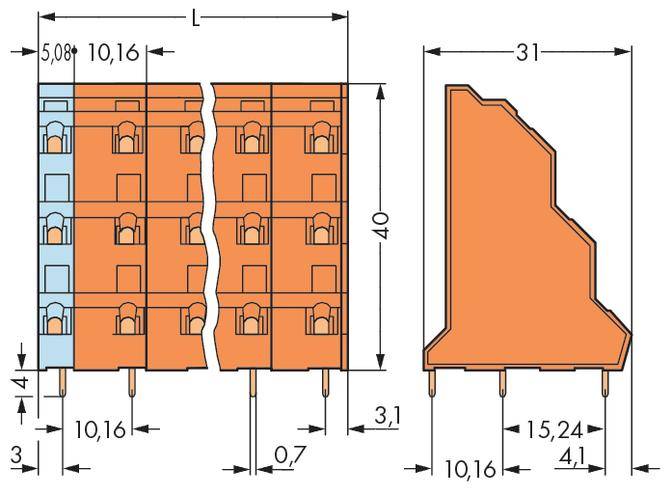

'Elektrisches Bauteil mit Maßen: Länge 40 mm, Breite 31 mm. Mehrere Steckplatzreihen, Abstände markiert: 5,08 und 10,16 mm.'

1/4

Produkt-Art

Dreistockklemme

10.16 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 24. Dez.

Anzahl (Packungsgröße 16 St.)

Set(s)

Gesamt (CHF 9.75 / Stück)

CHF 155.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dreistockklemme

Inhalt 16 St.

Technische Daten

Typ: 737-806

Produkt-Art: Dreistockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 10.16 mm

Anzahl Reihen: 3

Polzahl je Reihe: 6

Polzahl: 18

Serie: 737

Abisolierlänge (min.): 18 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Orange

Drahtschutz: Ja

Herst.-Teilenr.: 737-806

Industrieverpackung: Ja

Inhalt: 16 St.

Nennspannung: 1000 V

Breite: 56.80 mm

Höhe: 44.00 mm

Länge: 31.00 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544494 WAGO 737-806 Dreistockklemme 2.50 mm² Polzahl 18 Orange 16 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544494 WAGO 737-806 Dreistockklemme 2.50 mm² Polzahl 18 Orange 16 St.

Beschreibung

WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-806

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Dreistock-Leiterplattenkl. 2,5mm²Typ:737-806Höhe:40 mmAnzahl der elektrischen Anschlüsse:18Anzahl der Etagen:3Rastermaß der Anschlüsse:10,16 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-806: weitere Details
Dreistock-Leiterplattenklemme
2,5 mm²
Rastermaß 10,16 mm
18-polig
CAGE CLAMP®
orangeLeiterplattenklemme Serie 737 mit Lötstiftabmessungen 0,7 x 0,7 mm

Die Leiterplattenklemme hat die Artikelnummer 737-806 und ermöglicht eine einfache und sichere Verbindung. Unsere Leiterplattenklemmen ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie eingesetzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Abmessungen (56,9 x 44 x 31) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird im Winkel von 45 ° zur Oberfläche eingeführt. EAN: 4045454018818

Geliefert wird: WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 2,5mm² 737-806, Verpackungseinheit: 16 Stk., EAN: 4045454018818
