Name: WAGO 737-706 Dreistockklemme 2.50 mm² Polzahl 18 Grau 16 St.
Brand: WAGO
SKU: 544476
Availability: BackOrder

Klemmenblock mit mehreren Reihenklemmen zur elektrischen Verbindung, grau, seitliche Steckkontakte sichtbar.

Diagramm der Strombelastbarkeit mit Leitungsquerschnitt 2,5 mm². Achsen: Strom in A, Umgebungstemperatur in °C. Zeigt Kurven für 2-, 4-, 6-, 12-polig.

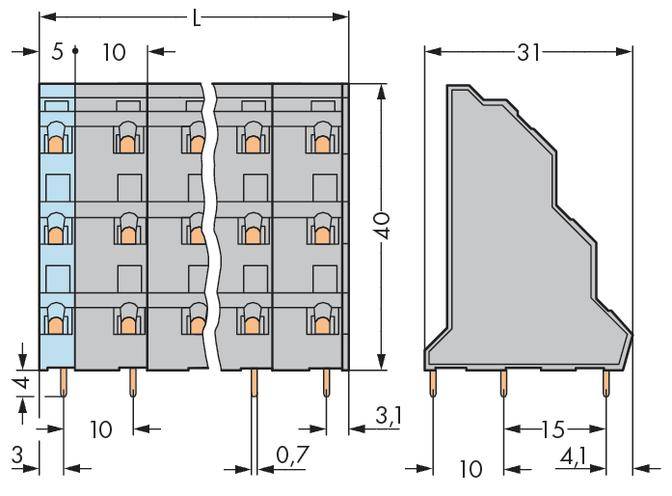

'Technische Zeichnung eines elektronischen Steckverbinders mit Maßen und Beschriftungen. Seitliche und obere Ansichten werden gezeigt.'

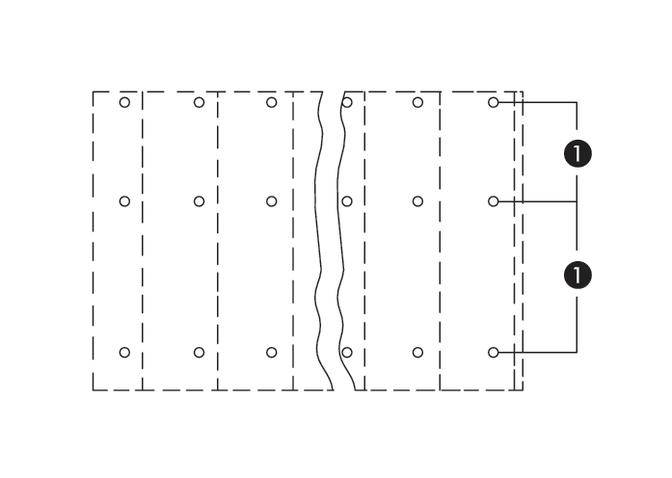

Ein Diagramm zeigt eine Anordnung von Platten mit Linien und Kreisen, die Befestigungspunkte darstellen. Zwei Abschnitte sind beschriftet mit '1'.

1/4

Produkt-Art

Dreistockklemme

10 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 24. Dez.

Anzahl (Packungsgröße 16 St.)

Set(s)

Gesamt (CHF 9.75 / Stück)

CHF 155.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dreistockklemme

Inhalt 16 St.

Technische Daten

Typ: 737-706

Produkt-Art: Dreistockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 10 mm

Anzahl Reihen: 3

Polzahl je Reihe: 6

Polzahl: 18

Serie: 737

Abisolierlänge (min.): 16 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 737-706

Industrieverpackung: Ja

Inhalt: 16 St.

Nennspannung: 1000 V

Breite: 56.00 mm

Höhe: 44.00 mm

Länge: 31.00 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544476 WAGO 737-706 Dreistockklemme 2.50 mm² Polzahl 18 Grau 16 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544476 WAGO 737-706 Dreistockklemme 2.50 mm² Polzahl 18 Grau 16 St.

Beschreibung

WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-706

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Dreistock-Leiterplattenkl. 2,5mm²Typ:737-706Höhe:40 mmAnzahl der elektrischen Anschlüsse:18Anzahl der Etagen:3Rastermaß der Anschlüsse:10 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:1000 VBemessungsstoßspannung:8 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-706: weitere Details
Dreistock-Leiterplattenklemme
2,5 mm²
Rastermaß 10 mm
18-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 737 mit CAGE CLAMP®

Die Leiterplattenklemme (Artikelnummer 737-706) ermöglicht eine schnelle und zuverlässige Verdrahtung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Breite x Höhe x Tiefe sind die Maße (56,1 x 44 x 31) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt. EAN: 4045454022501

Geliefert wird: WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 2,5mm² 737-706, Verpackungseinheit: 16 Stk., EAN: 4045454022501
