WAGO 737-662 Dreistockklemme 2.50 mm² Polzahl 36 Orange 8 St.

Oranger, rechteckiger Steckverbinder mit mehreren Reihen von Metallstiften und Schraubklemmen.

Diagramm zur Strombelastbarkeit: Zeigt Leiterrating in Ampere basierend auf Umgebungstemperatur (°C). Linien für 2-, 4-, 6-, 12-polig.

Zeichnung zeigt zwei Sätze vertikaler Linien mit nummerierten Punkten dazwischen, gekennzeichnet als '1', symbolisiert eine durchgehende Verbindung.

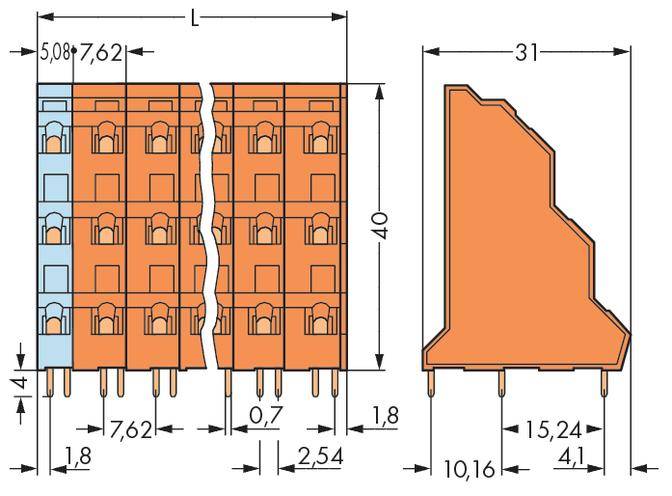

Zeichnung eines elektrischen Steckverbinders mit Abmessungen in Millimetern. Zeigt Front- und Seitenansicht; wichtige Maße markiert.

1/4

Produkt-Art

Dreistockklemme

7.62 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

Lieferung Mo., 2. Nov.

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt (CHF 16.41 / Stück)

CHF 131.31

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Dreistockklemme

Inhalt 8 St.

Technische Daten

Typ: 737-662

Produkt-Art: Dreistockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 7.62 mm

Anzahl Reihen: 3

Polzahl je Reihe: 12

Polzahl: 36

Serie: 737

Abisolierlänge (min.): 16 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Orange

Drahtschutz: Ja

Herst.-Teilenr.: 737-662

Industrieverpackung: Ja

Inhalt: 8 St.

Nennspannung: 630 V

Breite: 89.82 mm

Höhe: 44.00 mm

Länge: 31.00 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 544465 WAGO 737-662 Dreistockklemme 2.50 mm² Polzahl 36 Orange 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544465 WAGO 737-662 Dreistockklemme 2.50 mm² Polzahl 36 Orange 8 St.

Beschreibung

WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-662

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Dreistock-Leiterplattenkl. 2,5mm²Typ:737-662Höhe:40 mmAnzahl der elektrischen Anschlüsse:36Anzahl der Etagen:3Rastermaß der Anschlüsse:7,62 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:orangeBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-662: weitere Details
Dreistock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,62 mm
36-polig
CAGE CLAMP®
orangeLeiterplattenklemme Serie 737 mit 45 ° Leitereinführung zur Platine

Bei dieser Leiterplattenklemme mit der Artikelnummer 737-662 steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Unsere Leiterplattenklemmen geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (89,92 x 44 x 31) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt. EAN: 4045454019785

Geliefert wird: WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 2,5mm² 737-662, Verpackungseinheit: 8 Stk., EAN: 4045454019785
