Name: WAGO 737-552 Dreistockklemme 2.50 mm² Polzahl 6 Grau 76 St.
Brand: WAGO
SKU: 544430
Availability: BackOrder

Graue Mehrreihenklemme mit mehreren Anschlussklemmen zur elektrischen Verdrahtung. Geeignet für den Einsatz in Schalttafeln.

Diagramm der Strombelastbarkeit mit Leitungsquerschnitt 2,5 mm². Achsen: Strom in A, Umgebungstemperatur in °C. Zeigt Kurven für 2-, 4-, 6-, 12-polig.

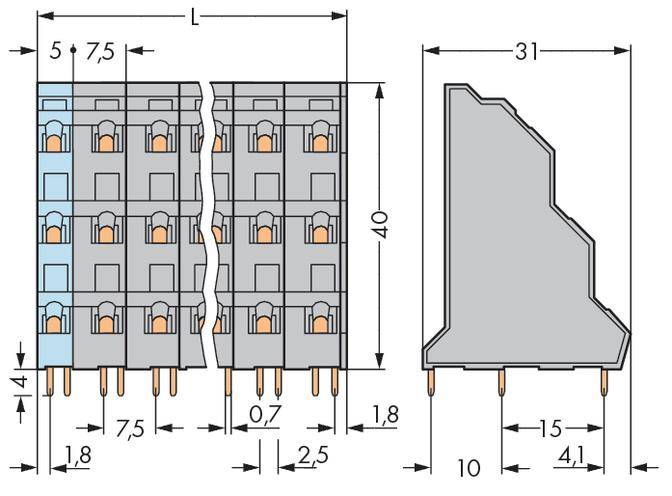

Technische Zeichnung eines elektrischen Steckverbinders mit Maßangaben. Höhe: 40 mm, Breite: 31 mm, Tiefe: 41 mm. Steckplätze und Pinabstände sind dargestellt.

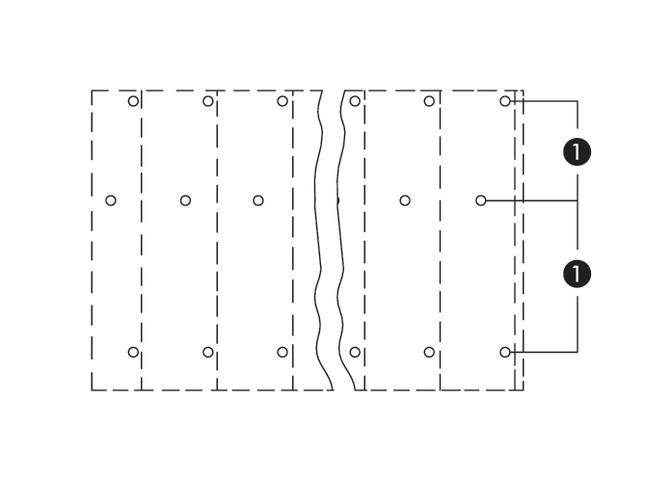

Zeichnung zeigt zwei Sätze vertikaler Linien mit nummerierten Punkten dazwischen, gekennzeichnet als '1', symbolisiert eine durchgehende Verbindung.

1/4

Produkt-Art

Dreistockklemme

7.50 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 24. Dez.

Anzahl (Packungsgröße 76 St.)

Set(s)

Gesamt (CHF 3.55 / Stück)

CHF 269.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: 737-552

Produkt-Art: Dreistockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 7.50 mm

Anzahl Reihen: 3

Polzahl je Reihe: 2

Polzahl: 6

Serie: 737

Abisolierlänge (min.): 16 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 737-552

Industrieverpackung: Ja

Inhalt: 76 St.

Nennspannung: 630 V

Breite: 44.00 mm

Höhe: 31.00 mm

Länge: 13.50 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 544430 WAGO 737-552 Dreistockklemme 2.50 mm² Polzahl 6 Grau 76 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544430 WAGO 737-552 Dreistockklemme 2.50 mm² Polzahl 6 Grau 76 St.

Beschreibung

WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-552

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Dreistock-Leiterplattenkl. 2,5mm²Typ:737-552Höhe:40 mmAnzahl der elektrischen Anschlüsse:6Anzahl der Etagen:3Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-552: weitere Details
Dreistock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,5 mm
6-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 737 mit Rastermaß 7,5 mm

Bei dieser Leiterplattenklemme (Artikelnummer 737-552) steht eine schnelle und zuverlässige Verbindung im Fokus. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 5 bis 6 mm erforderlich. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße betragen in Breite x Höhe x Tiefe (13,6 x 44 x 31) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² ausgelegt. Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Leiterplattenklemme wird mittels THT verlötet. Der Leiter wird im 45 °-Winkel zur Platine eingeführt. EAN: 4045454019648

Geliefert wird: WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 2,5mm² 737-552, Verpackungseinheit: 76 Stk., EAN: 4045454019648
