Name: WAGO 737-512 Dreistockklemme 2.50 mm² Polzahl 36 Grau 8 St.
Brand: WAGO
SKU: 544428
Availability: BackOrder

Grauer, mehrstufiger elektrischer Steckverbinderblock mit mehreren Anschlüssen, geeignet für Anwendungen in der Industrieelektronik.

Diagramm der Strombelastbarkeit mit Leitungsquerschnitt 2,5 mm². Achsen: Strom in A, Umgebungstemperatur in °C. Zeigt Kurven für 2-, 4-, 6-, 12-polig.

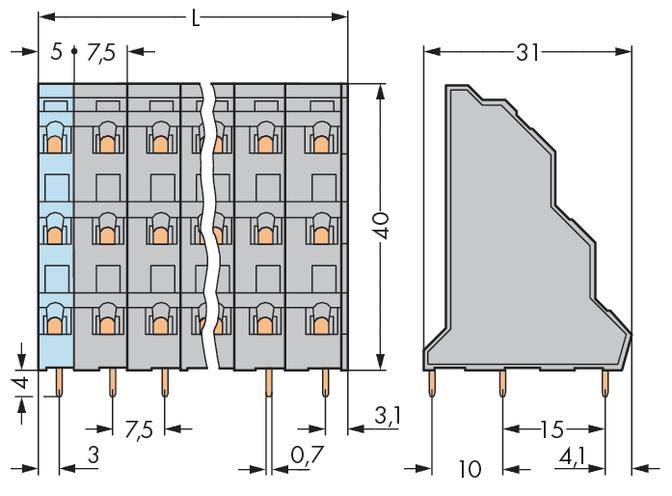

Technische Zeichnung eines Steckverbinders mit Abmessungen in Millimetern. Zeigt Vorder- und Seitenansicht mit Pin-Anordnung und Abstand.

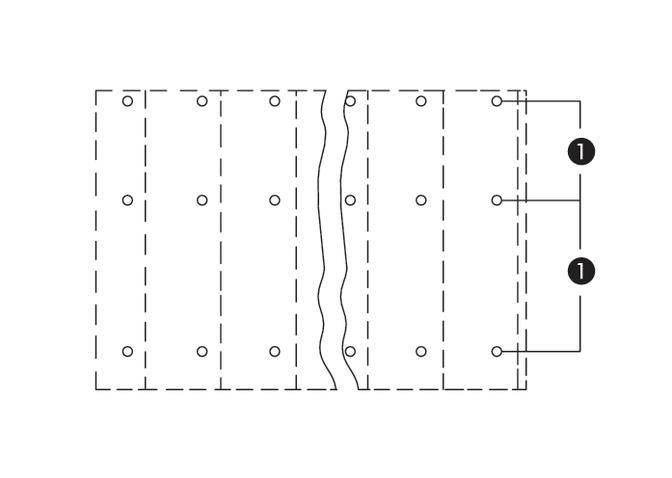

Diagramm zeigt ein Bauteil mit zwei markierten Bereichen. Punkte markieren Befestigungsstellen. Abschnitt in der Mitte unterbrochen.

1/4

Produkt-Art

Dreistockklemme

7.50 mm

Polzahl je Reihe

Polzahl

Anschluss

Federklemme

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 24. Dez.

Anzahl (Packungsgröße 8 St.)

Set(s)

Gesamt (CHF 17.74 / Stück)

CHF 141.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Typ: 737-512

Produkt-Art: Dreistockklemme

Besonderheiten: mit CAGE CLAMP®

RM: 7.50 mm

Anzahl Reihen: 3

Polzahl je Reihe: 12

Polzahl: 36

Serie: 737

Abisolierlänge (min.): 16 mm

Abisolierlänge (max.): 6 mm

Anschluss: Federklemme
Print

Querschnitt flexibel (min.): 0.08 mm²

Querschnitt starr (min.): 0.08 mm²

Querschnitt flexibel (max.): 2.50 mm²

Querschnitt starr (max.): 2.50 mm²

AWG min.: 28

Steckrichtung: Schräg zur Leiterplatte

AWG max.: 12

Kontaktmaterial: Elektrolytkupfer, verzinnt

Herstellerfarbe: Grau

Drahtschutz: Ja

Herst.-Teilenr.: 737-512

Industrieverpackung: Ja

Inhalt: 8 St.

Nennspannung: 630 V

Breite: 88.50 mm

Höhe: 44.00 mm

Länge: 31.00 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 544428 WAGO 737-512 Dreistockklemme 2.50 mm² Polzahl 36 Grau 8 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 544428 WAGO 737-512 Dreistockklemme 2.50 mm² Polzahl 36 Grau 8 St.

Beschreibung

WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-512

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WAGO GmbH & Co. KGBezeichnung:Dreistock-Leiterplattenkl. 2,5mm²Typ:737-512Höhe:40 mmAnzahl der elektrischen Anschlüsse:36Anzahl der Etagen:3Rastermaß der Anschlüsse:7,5 mmWinkel Leiterplatte/Leiteranschluss:45°/135° (schräg nach oben)Bemessungsstrom In:21 ABemessungsspannung:630 VBemessungsstoßspannung:6 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschlussart Leiter:FederzuganschlussAnschließbarer Leiterquerschnitt eindrähtig:0,08..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..2,5 mm²Anschlussart Leiterplatte:LötanschlussWerkstoff der Anschlussoberfläche:ZinnLänge des Pins:4 mmWerkstoff des Isolierkörpers:ThermoplastGehäusefarbe:grauBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Betriebstemperatur:-60..105 °CArt der Leiterplattenbefestigung:AnschlusskontaktBefestigungsart:lötenArt der Banderolierung:ohne
WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 737-512: weitere Details
Dreistock-Leiterplattenklemme
2,5 mm²
Rastermaß 7,5 mm
36-polig
CAGE CLAMP®
grauLeiterplattenklemme Serie 737, grau

Die Leiterplattenklemme hat die Artikelnummer 737-512 und ermöglicht einen schnellen und sicheren Anschluss. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe betragen die Abmessungen (88,6 x 44 x 31) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Über ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Der Leiter wird in einem 45 °-Winkel zur Platine eingeführt. EAN: 4045454018597

Geliefert wird: WAGO GmbH & Co. KG Dreistock-Leiterplattenkl. 2,5mm² 737-512, Verpackungseinheit: 8 Stk., EAN: 4045454018597
