Telegärtner 100027684 100027684 MCX-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Ein goldener Koaxialstecker mit einer abnehmbaren Hülse, geeignet für die Verbindung von Antennenkabeln in Kommunikationssystemen.

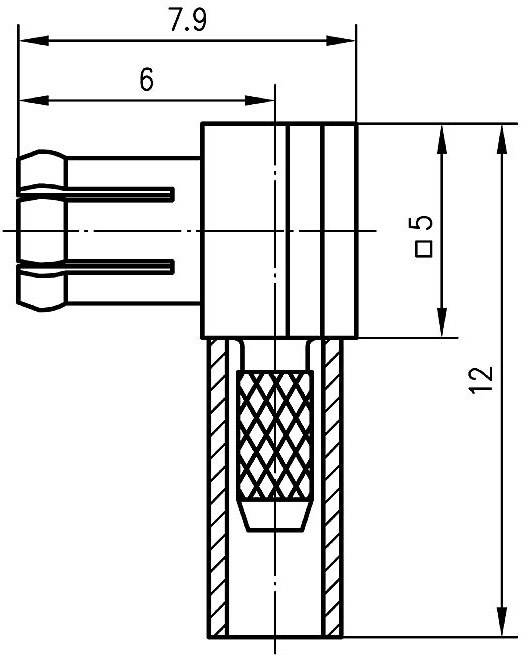

Technische Zeichnung eines Steckers mit Maßangaben: 7,9 mm Breite, 6 mm Länge, 5 mm Hebel, 12 mm Gesamthöhe. Seitenansicht.

1/2

Kabelgruppe

RG 316/U

Produkt-Art

MCX-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung mer. 23 septembre

15 Stück

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen CHF 0.00

Anzahl

Stück

Gesamt (CHF 4.49 / Stück)

CHF 4.49

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

MCX-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

...

Kabelkonfektion

Technische Daten

Die Serie MCX umfasst kleine HF-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 6 GHz eingesetzt werden. Die Serie MCX wird in der Ausführung mit 50 Ohm Wellenwiderstand angeboten./NLDie Steckverbinder der Serie MCX werden aufgrund ihrer geringen Baugröße in kleinen Messgeräten und Kommunikationsendgeräten eingesetzt./NL

Kabelgruppe: RG 316/U

Produkt-Art: MCX-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 2.60 mm

Herst.-Teilenr.: 100027684

Isolations-Widerstand: 1 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Vergoldet

RoHS-konform: Ja

Typ: 100027684

Verschlussart: Push-Pull

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1090909 Telegärtner 100027684 100027684 MCX-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090909 Telegärtner 100027684 100027684 MCX-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

MCX-Steckverbinder sind kleine koaxiale Steckverbinder mit Schnappverschluss für Frequenzen bis 6 GHz. Einsatzbereiche: GPS Systeme, WLAN, Festnetz- und mobile Kommunikation.
