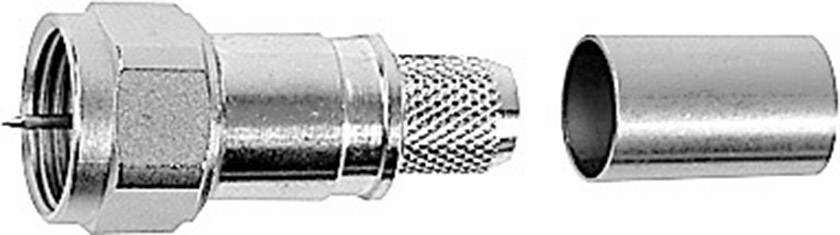

Telegärtner 100025625 100025625 F-Steckverbinder Stecker, gerade 75 Ω 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Kabelgruppe
1.2/4.9C AL-F
Produkt-Art
F-Steckverbinder
Bauform
Stecker, gerade
Impedanz
75 Ω
Anschluss
Crimpen
Datenblatt (PDF)
2 Stück
Anzahl
Gesamt (CHF 10.13 / Stück)
CHF 10.13
zzgl. MwSt.
Nur noch 2 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
F-Steckverbinder
- Steckverbinder|HF Steckverbinder und Koaxial Steckverbinder|F Kabelstecker, Vollcrimp
Technische Daten
- Anschluss:Crimp / Crimp Art:Stecker Ausrichtung:gerade Betriebstemperatur (Max.):155 °C Betriebstemperatur (Min.):-55 °C Farbe:blank Frequenz:≤ 3 GHz Impedanz:75 Ω Koaxialkabel:1.2/4.9 Konfektionsartikel:Kabelkonfektion Lebensdauer in Steckzyklen (Min.):1000 Material (Außenleiter):Messing, Telealloy Material (Innenleiter):Messing, vernickelt und vergoldet Material (Isolation):PTFE Montage:Kabelmontage Spannungsfestigkeit:750 Veff Typ:F
- Kabelgruppe
1.2/4.9C AL-F
- Produkt-Art
F-Steckverbinder
- Bauform
Stecker, gerade
- Impedanz
75 Ω
- Anschluss
Crimpen
- Inhalt
1 St.
- Kabel-Ø
6.80 mm
- Frequenz (max.)
3 GHz
- Gehäuse-Material
Messing verzinnt
- Herst.-Teilenr.
100025625
- Isolationsmaterial
PTFE
- Kontaktmaterial
Messing vergoldet
- RoHS-konform
Ja
- Temperaturbereich
-40 - +155 °C
- Typ
100025625
- Verschlussart
Schraub
- Ausführung
Anschlusskabel
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1366083 Telegärtner 100025625 100025625 F-Steckverbinder Stecker, gerade 75 Ω 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1366083 Telegärtner 100025625 100025625 F-Steckverbinder Stecker, gerade 75 Ω 1 St.
Beschreibung
Die Serie F umfasst koaxiale Steckverbindungen, die bis zu Frequenzen von 3 GHz eingesetzt werden können und über einen Schraubverschluss verfügen. Der Wellenwiderstand beträgt 75 Ohm. Kabel werden je nach Ausführung durch Crimpen oder Löten angeschlossen. Die Steckverbinder der Serie F werden hauptsächlich im digitalen Satellitenfernsehen eingesetzt. Für professionelle Anwendungen, insbesondere für HDTV-Signalübertragung, bietet Telegärtner hinsichtlich Rück-flussdämpfung optimierte Ausführungen an, die bis 3 GHz bzw. 4,5 GHz hervorragende Übertragungseigenschaften aufweisen.
Lieferumfang
- 1 Stück
