Telegärtner 100024344 100024344 UHF-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Metallischer elektrischer Steckverbinder mit Schraubgewinde und rechteckiger Befestigungsplatte, für industrielle Anwendungen.

Abbildung ähnlich

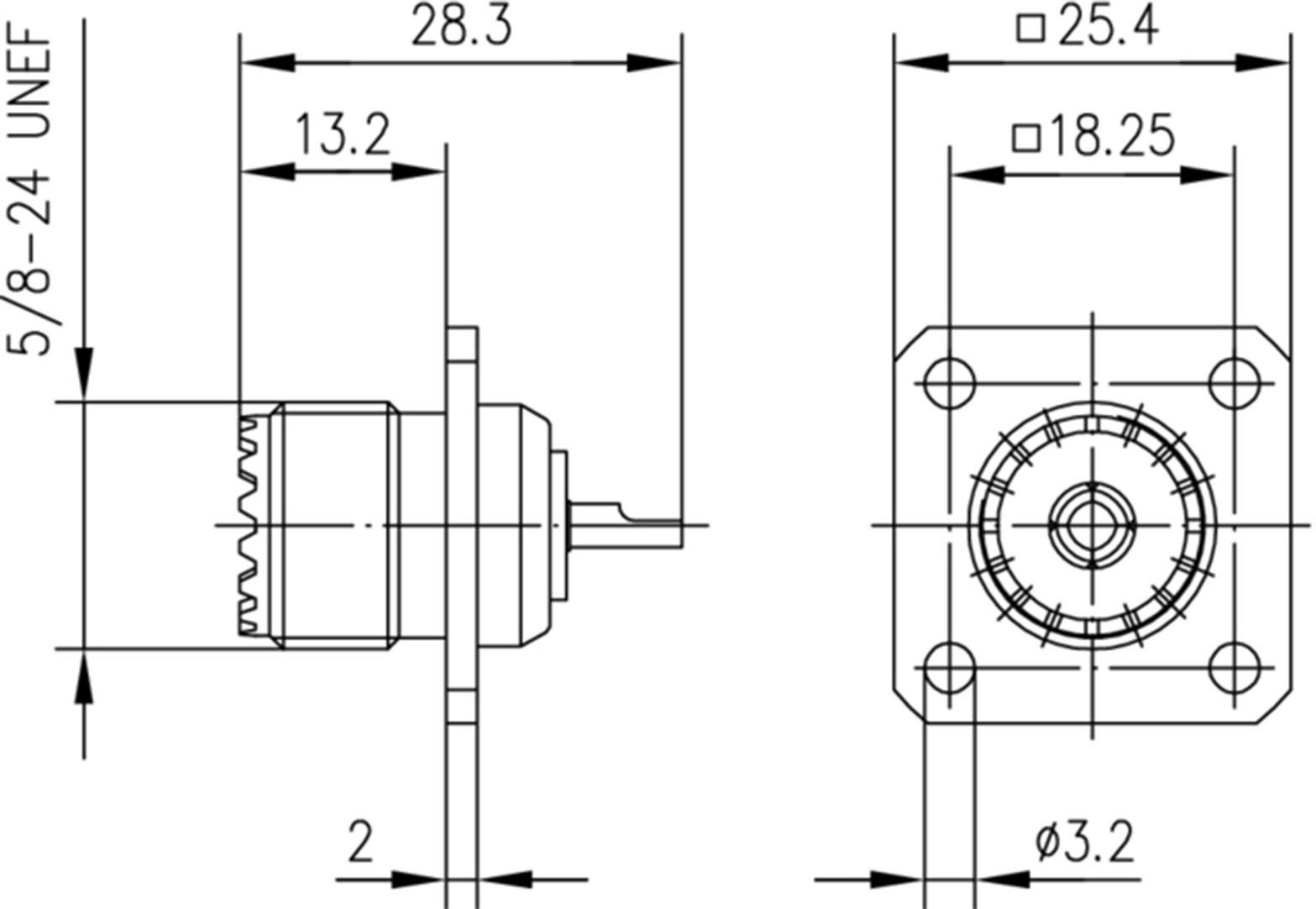

Technische Zeichnung eines Bauteils mit detaillierten Maßen: 28,3 mm und 25,4 mm Breite, verschiedene Durchmesser und Längenangaben.

1/2

Abbildung ähnlich

Produkt-Art

UHF-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Löten

Inhalt

1 St.

Datenblatt (PDF)

Bald verfügbar

Anzahl

Stück

Gesamt (CHF 10.13 / Stück)

CHF 11.10

-9 %

CHF 10.13

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

UHF-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Buchse (Jack)Steckverbindertyp: UHFWinkelstecker: neinKontaktausführung: weiblich (female)Anschlussart: sonstigeKabeltyp: sonstigeImpedanz: 50 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 36Bruttogewicht: 0,02 kg, Nettogewicht: 0,019 kgECLASS 7: Koax-Steckverbinder (27440310)

Produkt-Art: UHF-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Löten

Inhalt: 1 St.

Frequenz (max.): 200 MHz

Frontplatten-Stärke: 13.2 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100024344

Isolationsmaterial: PTFE

Kontaktmaterial: Messing versilbert

RoHS-konform: Ja

Temperaturbereich: -40 - +70 °C

Typ: 100024344

Verschlussart: Schraub

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366746 Telegärtner 100024344 100024344 UHF-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366746 Telegärtner 100024344 100024344 UHF-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie UHF umfasst kostengünstige koaxiale Steckverbindungen mit Schraubverschluss. Sie können lediglich bis zu einer Frequenz von 200 MHz eingesetzt werden, da der Wellenwiderstand nicht definiert ist. Flexible Kabel bis zu einem Durchmesser von 11 mm können angeschlossen werden. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten montiert. Die Steckverbinder der Serie UHF werden in der Signalübertragung bei niedrigen Frequenzen eingesetzt.
