Telegärtner 100024106 100024106 N-Steckverbinder Buchse, gerade 50 Ω 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Kabelgruppe
RG 58 C/U
Produkt-Art
N-Steckverbinder
Bauform
Buchse, gerade
Impedanz
50 Ω
Anschluss
Steck-Klemm
Datenblatt (PDF)
5 Stück
Anzahl
Gesamt (CHF 13.83 / Stück)
CHF 13.83
zzgl. MwSt.
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Kurzbeschreibung
Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω.
Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (
Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (
N-Steckverbinder
Highlights & Details
- Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.
Technische Daten
- Produktgruppe: Koaxialstecker
- Produkttyp: N-Kabeleinbaubuchse
- Farbe: silberfarben
- Anzahl Ports: 1
- Seite 1 Typ des Anschlusses: N-Steckverbinder
- Seite 1 Art des Anschlusses: Weiblich (Buchse)
- Seite 2 Typ des Anschlusses: Löt-/Klemmanschluss
- Schutzart (IP Code): IP67
- Steckrichtung: gerade

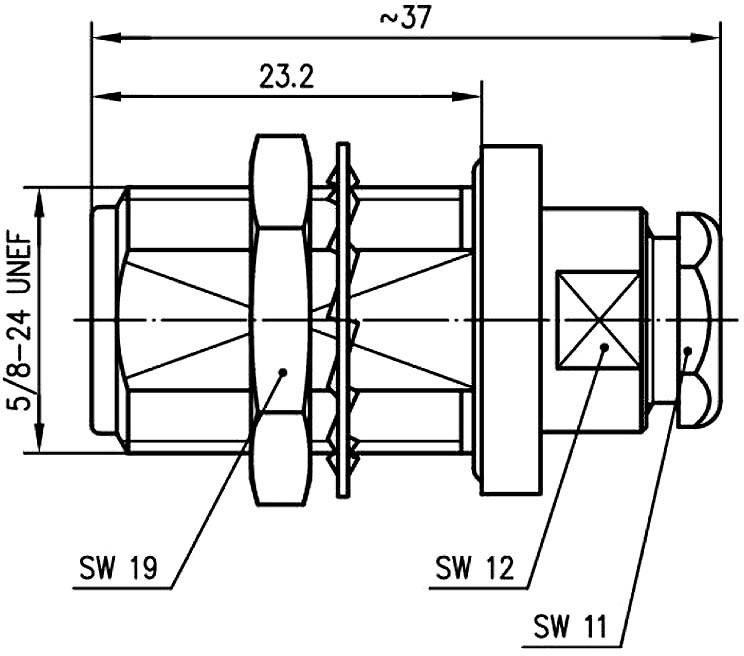

- Höhe: 19 mm
- Breite: 19 mm
- Tiefe: 37 mm
- Gewicht: 53 g
- Verpackungshöhe: 20 mm
- Verpackungsbreite: 40 mm
- Verpackungstiefe: 30 mm
- Paketgewicht: 0.043 kg
- Bruttogewicht: 0,043
- Kabelgruppe
RG 58 C/U
- Produkt-Art
N-Steckverbinder
- Bauform
Buchse, gerade
- Impedanz
50 Ω
- Anschluss
Steck-Klemm
- Inhalt
1 St.
- Kabel-Ø
4.95 mm
- Herst.-Teilenr.
100024106
- Isolations-Widerstand
5 GΩ
- Isolationsmaterial
PTFE
- RoHS-konform
Ja
- Typ
100024106
- Verschlussart
Schraub
- Herstellerfarbe
Silber (metallic)
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1090918 Telegärtner 100024106 100024106 N-Steckverbinder Buchse, gerade 50 Ω 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1090918 Telegärtner 100024106 100024106 N-Steckverbinder Buchse, gerade 50 Ω 1 St.
Beschreibung
Die Serie N umfasst weit verbreitete koaxiale Steckverbindungen mittlerer Baugröße. Sie verfügen über eine Schraubverbindung und sind im Steckgesicht wasserdicht. Diese können je nach Bauform bis zu einer Frequenz von 11 GHz eingesetzt werden. Der Wellenwiderstand beträgt 50 Ω. Steckverbindervarianten gibt es für flexible, Semi-Flex-, Semi-Rigid-und Wellmantelkabel. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Aufgrund ihres konstruktiven Aufbaus werden sehr gute elektrische Werte bei der Rückflussdämpfung (VSWR) und Intermodulation erzielt. Die Steckverbinder der Serie N sind vibrationsfest und werden in der Signal- und Datenübertragung eingesetzt. N-Steckverbinder eignen sich besonders für koaxiale Verbindungen zur Übertragung mittlerer Leistungen bei hohen Frequenzen.
Ausführung
- Ausstattung: nein
Lieferumfang
- TELEGÄRTNER N-Kabeleinbaubuchse
