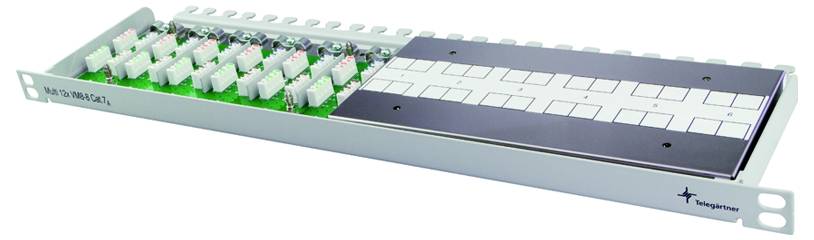

Telegärtner 100023276 100023276 Verbindungsmodul 1/2 HE Grau
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
15 Stück
Anzahl
Gesamt (CHF 159.07 / Stück)
CHF 159.07
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
19" 1/2 HE Multi-Verbindungsmodul Cat.7A(IEC) lichtgrau RAL 7035
Highlights & Details
- Telegärtner Multi 12x VM 8-8 - Anschlussblock - 0.5U - 19""
- Produkttyp : Anschlussblock - CAT 7
- Platzierung/Montage : Geeignet für Wandmontage

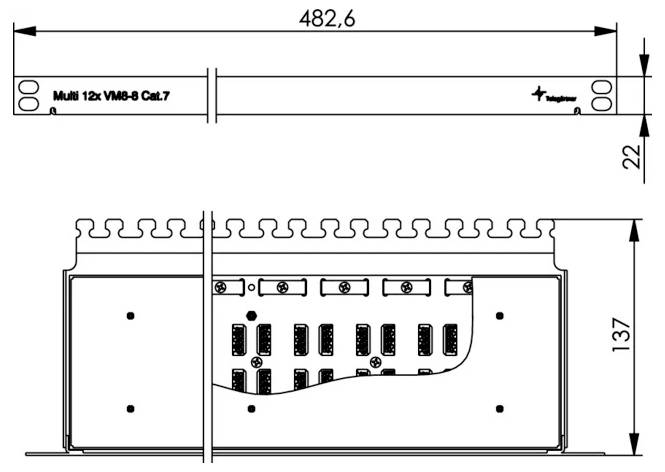

- Abmessungen (Breite x Tiefe x Höhe) : 48.26 cm x 13.7 cm x 2.2 cm
- Farbe : Hellgrau, RAL 7035
- Portanzahl : 12 Ports
- Höhe (Rack-Einheiten) : 0.5U
Technische Daten
- Anschluss 1: sonstige Ausführung Anschluss 1: sonstige Anschluss 2: sonstige Ausführung Anschluss 2: sonstige Geschirmt: ja Verpackungseinheit: 1 Stück Maße (cm): 540 × 158 × 33 Bruttogewicht: 1,606 kg, Nettogewicht: 1,52 kg ECLASS 7: Kommunikationstechnik-Verbindungsadapter (27440320)
- Produkt-Art
Verbindungsmodul
- Typ
Multi-Verbindungsmodul
- Rack-Größe
483 mm (19")
- Herstellerfarbe
Grau
- Höhe
1/2 HE
- Inhalt
1 St.
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3741920 Telegärtner 100023276 100023276 Verbindungsmodul 1/2 HE Grau
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3741920 Telegärtner 100023276 100023276 Verbindungsmodul 1/2 HE Grau
Beschreibung
Verbindungsmodule sind zur direkten, festen Verbindung zweier Leitungen gedacht. Typische Anwendungen sind das Verlängern von Leitungen, wenn Verteiler oder Anschlussdosen versetzt werden, und die Repartur beschädigter Leitungen.
Es ist sehr viel einfacher, schneller und kostengünstiger ist es, bestehende Leitungen fachgerecht zu verlängern oder zu reparieren als neue Leitungen zu verlegen und anzuschließen, ganz besonders, wenn dabei Brandschottungen geöffnet und wieder verschlossen werden müssten. Auch die Betriebsunterbrechungen werden auf ein Minimum reduziert.
Mit den Verbindungsmodulen von Telegärtner bleibt die volle Leistungfähigkeit der Verkabelungsstrecke bis einschließlich Klasse FA (ISO/IEC) und 1000 MHz erhalten. Mit ihren hervorragenden übertragungstechnischen Werten, ihren kompakten Abmessungen und ihrem robusten Aufbau eignen sie sich für Verkabelungen in Bürogebäuden, Wohnungen, industriell genutzten Bereichen sowie für die technische Gebäudeausrüstung und Gebäudeautomation.
Leistungsmerkmale:
Klasse FA (ISO/IEC) (1000 MHz),
geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,
geeignet für Power over Ethernet Plus PoE+ gemäß IEEE 802.3at,
für geschirmte und ungeschirmte Leitungen,
IDC-Schneidklemmkontakte geeignet für Massivleiter AWG26/1 bis AWG22/1,
Aderdurchmesser 0,7 bis 1,6 mm,
Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,
bis zu fünfzigmal wiederanschließbar,
Schneidklemmkontakge auf einer gemeinsamen Leiterplatte,
Erdungsmöglichkeit direkt auf der Leiterplatte mit Schraube M4,
Farbkennzeichnung T568A und T568B,
Temperaturbereich -40 °C bis +70 °C,
EMV-sicher nach DIN EN 61000-6-1 und DIN EN 61000-6-2,
1/2 HE -19" Einschubgehäuse aus Stahlblech, pulverbeschichtet lichtgrau ähnlich RAL 7035,
alternative Wandbefestigung durch vorgestanzte Löcher in der Grundplatte,
bis zu 12 ankommende und 12 abgehende Kabel,
Kabelzuführung und Abgang von hinten,
SAP Artikelbezeichnung CU-CM Multi VM8-8 C7A AWG26-22
Anmerkungen: 19" 1/2 HE Multi-Verbindungsmodul für 12 geschirmte bzw. ungeschirmte Installationskabel
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Farbe: lichtgrau RAL 7035
Kurzbezeichnung: Multi 12x VM 8-8 Cat.7A (ISO/IEC)
Es ist sehr viel einfacher, schneller und kostengünstiger ist es, bestehende Leitungen fachgerecht zu verlängern oder zu reparieren als neue Leitungen zu verlegen und anzuschließen, ganz besonders, wenn dabei Brandschottungen geöffnet und wieder verschlossen werden müssten. Auch die Betriebsunterbrechungen werden auf ein Minimum reduziert.
Mit den Verbindungsmodulen von Telegärtner bleibt die volle Leistungfähigkeit der Verkabelungsstrecke bis einschließlich Klasse FA (ISO/IEC) und 1000 MHz erhalten. Mit ihren hervorragenden übertragungstechnischen Werten, ihren kompakten Abmessungen und ihrem robusten Aufbau eignen sie sich für Verkabelungen in Bürogebäuden, Wohnungen, industriell genutzten Bereichen sowie für die technische Gebäudeausrüstung und Gebäudeautomation.
Leistungsmerkmale:
Klasse FA (ISO/IEC) (1000 MHz),
geeignet für 10 Gigabit Ethernet 10GBASE-T gemäß IEEE 802.3,
geeignet für Power over Ethernet Plus PoE+ gemäß IEEE 802.3at,
für geschirmte und ungeschirmte Leitungen,
IDC-Schneidklemmkontakte geeignet für Massivleiter AWG26/1 bis AWG22/1,
Aderdurchmesser 0,7 bis 1,6 mm,
Adernpaare können unter Beibehaltung der Paarverdrillung bis zur Klemme geführt werden,
bis zu fünfzigmal wiederanschließbar,
Schneidklemmkontakge auf einer gemeinsamen Leiterplatte,
Erdungsmöglichkeit direkt auf der Leiterplatte mit Schraube M4,
Farbkennzeichnung T568A und T568B,
Temperaturbereich -40 °C bis +70 °C,
EMV-sicher nach DIN EN 61000-6-1 und DIN EN 61000-6-2,
1/2 HE -19" Einschubgehäuse aus Stahlblech, pulverbeschichtet lichtgrau ähnlich RAL 7035,
alternative Wandbefestigung durch vorgestanzte Löcher in der Grundplatte,
bis zu 12 ankommende und 12 abgehende Kabel,
Kabelzuführung und Abgang von hinten,
SAP Artikelbezeichnung CU-CM Multi VM8-8 C7A AWG26-22
Anmerkungen: 19" 1/2 HE Multi-Verbindungsmodul für 12 geschirmte bzw. ungeschirmte Installationskabel
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Farbe: lichtgrau RAL 7035
Kurzbezeichnung: Multi 12x VM 8-8 Cat.7A (ISO/IEC)
Lieferumfang
- Geliefert wird: Telegärtner Kabelverbinder Multi 12x Cat.7, 19", RAL7035 12xVM8-8, Verpackungseinheit: 1 Stk., EAN: 4018359289454
