Name: Telegärtner 100007416 STX V1 RJ45-Steckerset Kunststoff Variante 1 100007416 Chassisbuchse, Einbau Pole: 8P8C Schwarz 1
Brand: Telegärtner
SKU: 1179979
Availability: SoldOut

Schwarzer Steckverbinder für technische Geräte mit rechteckiger Metallfassung und runder Kunststoffhülse.

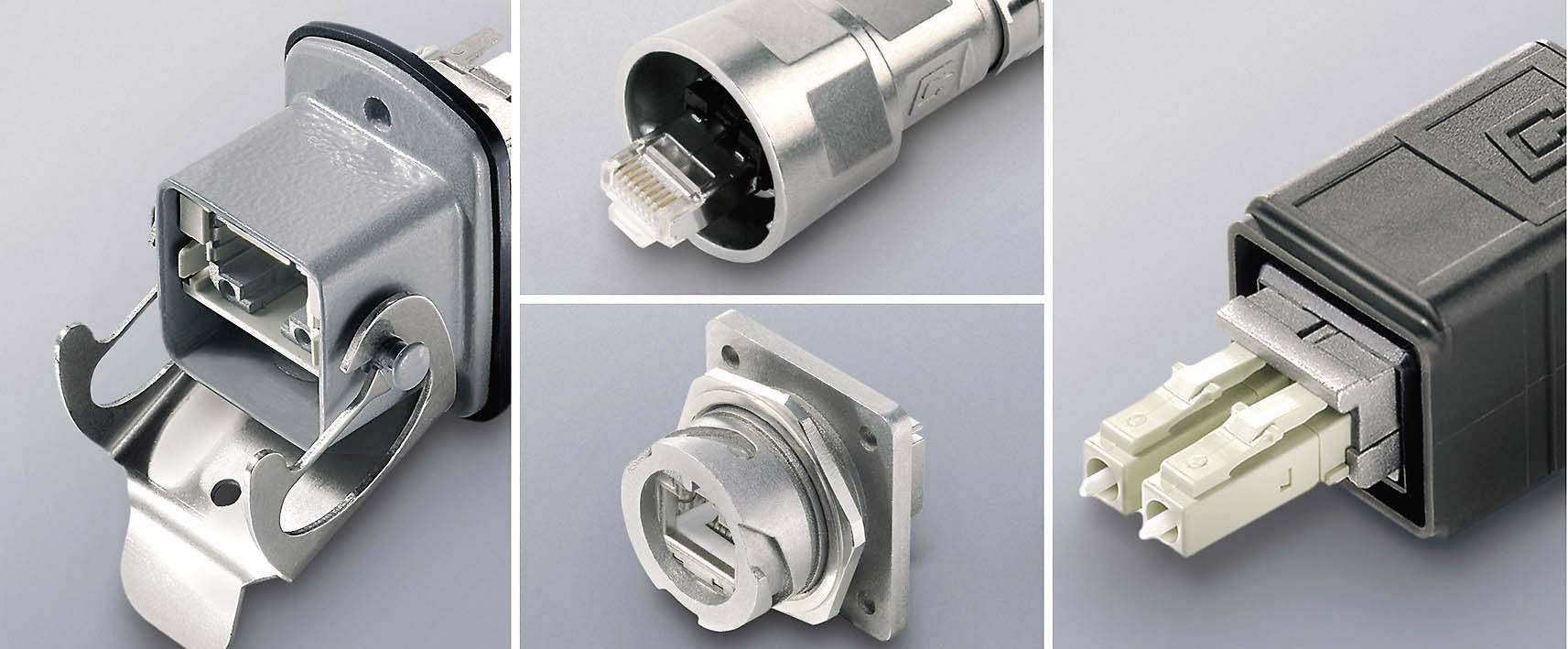

'Verschiedene industrielle Steckverbinder in Nahaufnahme, darunter ein Metallstecker mit Halterung, ein Kabelstecker und ein Fiber-Optik-Stecker.'

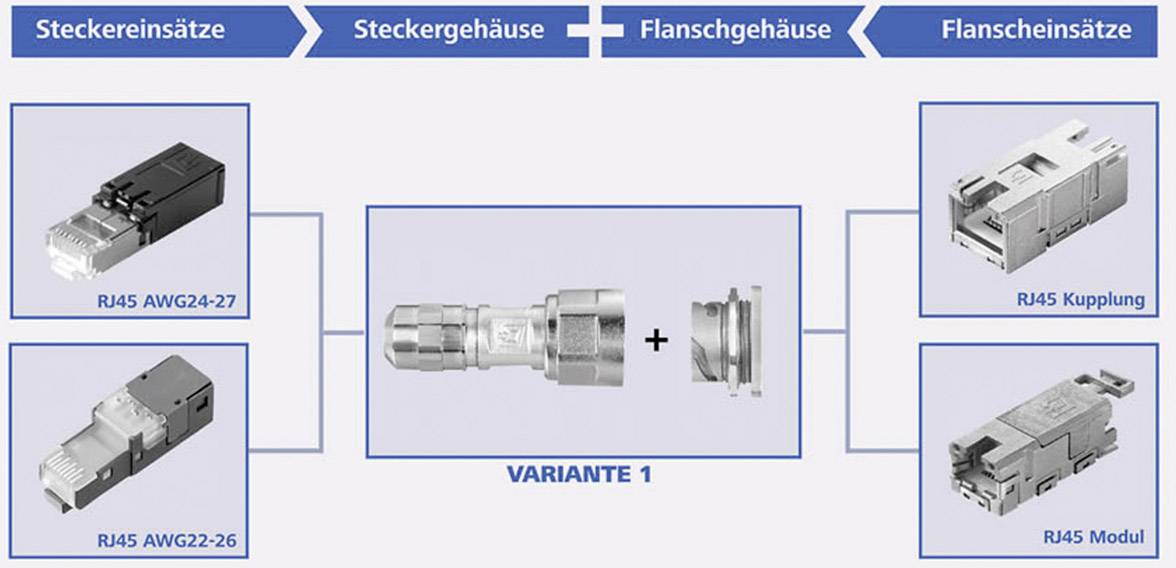

Steckverbindungskomponenten: RJ45-Steckerein- und Flanschgehäuse, Kupplung und Modul in Variantenübersicht mit Größenangaben.

Technische Zeichnung eines elektrischen Steckverbinders mit Abmessungen: 47,2 mm, 18,6 mm, SW30 und 32 mm. Seiten- und Vorderansicht.

1/4

Abbildung ähnlich

Produkt-Art

RJ45-Steckverbinder

Bauform

Chassisbuchse, Einbau

Spezifikation

CAT 6a

Stecker-Norm

RJ45

Typ

100007416

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 37.95 / Stück)

CHF 37.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

STX V1 RJ45-Steckerset Kunststoff Variante 1

Einfache Montage der Flansche mit Zentralverschraubung
Fangschnur aus NBR an der Schutzkappe
Vormontierte Stecker und Setartikel
Robustes Zinkdruckguss- oder Kunststoffgehäuse

Technische Daten

Produktgruppe: Anschlusstechnik TP
Produkttyp: Steckverbinder RJ-45
Farbe: schwarz
Übertragungsqualität: Cat6A / Class EA
Material (Gehäuse): Kunststoff
Schutzart (IP Code): IP67
Betriebstemperatur min.: -40 °C
Betriebstemperatur max.: 85 °C
Höhe: 32 mm
Breite: 32 mm
Tiefe: 47.2 mm
Gewicht: 37.15 g
Verpackungshöhe: 40 mm
Verpackungsbreite: 80 mm
Verpackungstiefe: 130 mm
Paketgewicht: 0.035 kg
Bruttogewicht: 0,035

Typ: 100007416

Produkt-Art: RJ45-Steckverbinder

Bauform: Chassisbuchse, Einbau

: CAT 6a

Stecker-Norm: RJ45

AWG max.: 22

AWG min.: 27

Anschluss: Schneid-Klemm

Anschluss A: RJ45-Stecker 8p8c

Anschluss B: RJ45-Stecker 8p8c

Anzahl Ports: 1 x

Anzahl Reihen: 1

Einbaubohrung Ø: 27 mm

Gewicht: 0.035

Herstellerfarbe: Schwarz

Inhalt: 1 St.

Kontaktmaterial: Federstahl 0.8 µm, vergoldet

RoHS-konform: Ja

Verschlussart: Bajonett

Normen: IEC 61076-3-106

: IP67 (im gesteckten Zustand)

Material (Details): PA UL94 V0

Ausführung: gerade

Nennstrom (Details): 1,0 A bei 50°C

: 22-27

Pole: 8P8C

Steckzyklen: min. 750

Temperaturbereich: -40°C bis + 70 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1179979 Telegärtner 100007416 STX V1 RJ45-Steckerset Kunststoff Variante 1 100007416 Chassisbuchse, Einbau Pole: 8P8C Schwarz 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1179979 Telegärtner 100007416 STX V1 RJ45-Steckerset Kunststoff Variante 1 100007416 Chassisbuchse, Einbau Pole: 8P8C Schwarz 1

Beschreibung

STX V1 Flanschset RJ45 Modul Cat.6A(IEC) Aufnahme von Kabeln mit Durchmesser 5...10 mm. Einfache Montage der Flansche mit Zentralverschraubung oder 4 Schrauben. Fangschnur aus NBR an der Schutzkappe. Feld für Markierungsschilder. Mit Knickschutzspirale erhältlich zur Einhaltung der Biegeradien bei LWL und Cu-Kabel. Robustes Zinkdruckguss- oder Kunststoffgehäuse. Schutzklasse IP67. Variante 1 nach IEC 61076-3-106. Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit. Wahlweise mit RJ45 Cat.6A (ISO/IEC), Cat.6 Class EA (ISO/IEC), USB oder LWL-Einsatz erhältlich. Einsatz: RJ45 Modul A Cat.6A (ISO/IEC). Gehäuse: Kunststoff. Einbaumaß: Z124; Z125
