Siemens 3TH4253-0LB4 Hilfsschütz mit Varistor Passend für Marke (Relais): Siemens Piece 1 St. – Conrad Electronic Schweiz | Conrad Electronic » Alle Teile des Erfolgs

Plattform für alles Technische
3'500+ Top-Marken
Gratisversand ab CHF 200.–
Einfache Rücksendung

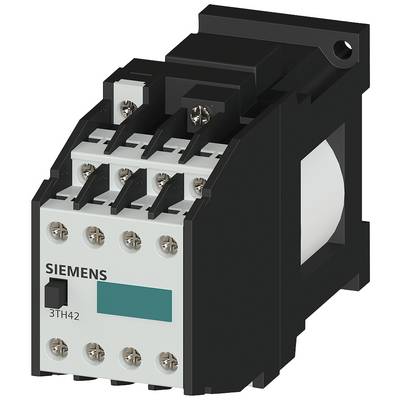

Schwarzer Siemens-Schütz Typ 3TH42 mit mehreren Schraubanschlüssen und seitlichem Aufkleber, typischerweise für elektrische Steuerungen.

Schwarzer Siemens-Schütz Typ 3TH42 mit mehreren Schraubanschlüssen und seitlichem Aufkleber, typischerweise für elektrische Steuerungen.

Ein geöffneter Schaltschrank zeigt mehrere Regale mit elektronischen Komponenten, Kabeln und Sicherungen, die ordentlich angeordnet sind.

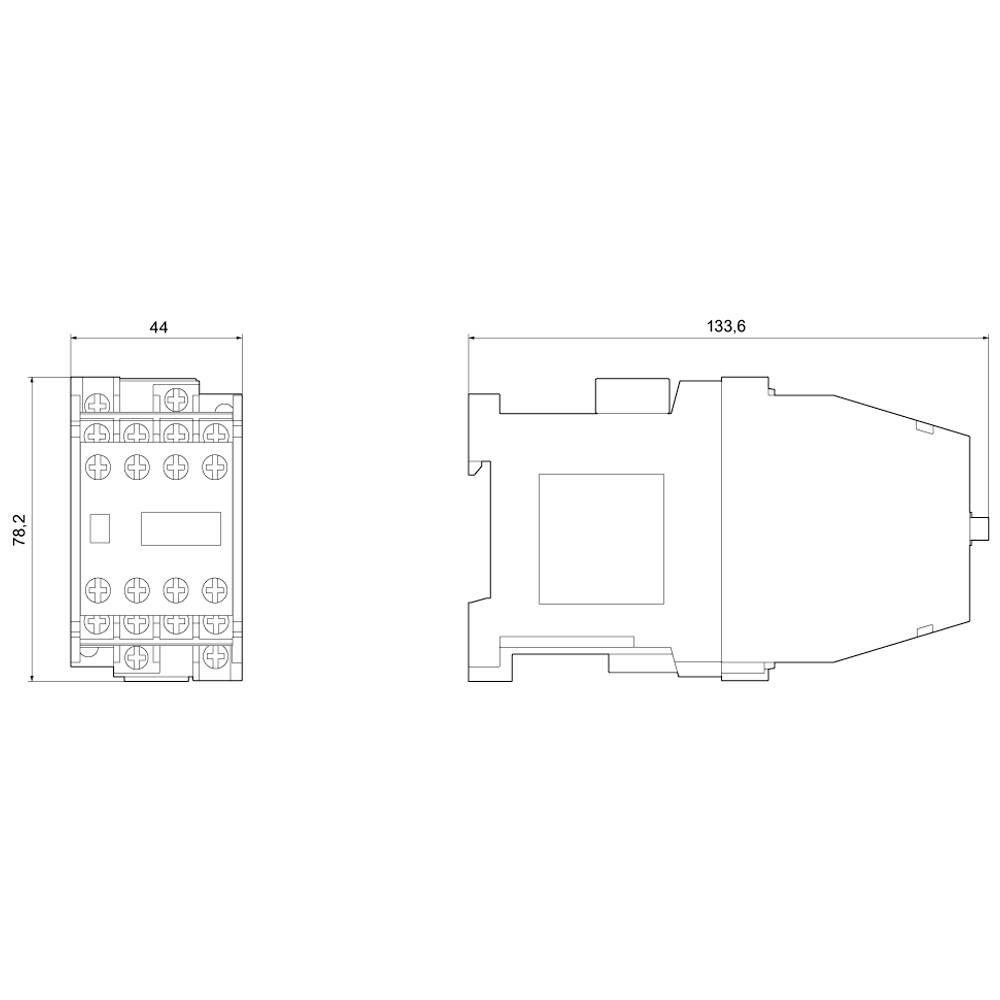

Technische Zeichnung eines elektrischen Bauteils mit Maßen: 78,2 mm Höhe, 44 mm Breite, 133,6 mm Länge. Seiten- und Vorderansicht.

1/3

Abbildung ähnlich

Siemens

Produkt-Art

Hilfsschütz

Polzahl

8polig

Verpackungsart

Piece

Typ

3TH4253-0LB4

Hilfskontaktart

3 Öffner

5 Schließer

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 11. Dez.

Anzahl

Stück

Gesamt (CHF 143.95 / Stück)

CHF 143.95

inkl. MwSt.

nur CHF 15.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz 53E, für Bahnanwendungen 5NO+3NC, Arbeitsbereich 0,7-1,25xUS

Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Niederspannungs-Schalttechnik,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3TH4253-0LB4

Polzahl: 8polig

Hilfskontaktart: 3 Öffner
5 Schließer

Steuerspannung (min.): 16.8 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 16.8 - 30 V/DC

Passend für Marke: Siemens

Besonderheiten: mit Varistor

Montageart: Schnappbefestigung
Schraubbefestigung

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 78 mm

Tiefe: 135 mm

Abm.: (B x H x T) 45 x 78 x 135 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 5

: 3

: 6 A

: 0

: Schraubanschluss

: 0

: 0

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700464 Siemens 3TH4253-0LB4 Hilfsschütz mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700464 Siemens 3TH4253-0LB4 Hilfsschütz mit Varistor Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 53E, DIN EN 50011, für Bahnanwendungen 5 NO + 3 NC, Schraubanschluss, Arbeitsbereich 0,7...1,25xUS mit Varistor beschaltet DC 24V Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 5NO+3NC 3TH4253-0LB4, Verpackungseinheit: 1 Stk., EAN: 4011209215283

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Beschreibung

Hilfsschütz, 53E, DIN EN 50011, für Bahnanwendungen 5 NO + 3 NC, Schraubanschluss, Arbeitsbereich 0,7...1,25xUS mit Varistor beschaltet DC 24V Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Hilfsschütz 5NO+3NC 3TH4253-0LB4, Verpackungseinheit: 1 Stk., EAN: 4011209215283

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
