Siemens 3TH4244-0BF4 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St.

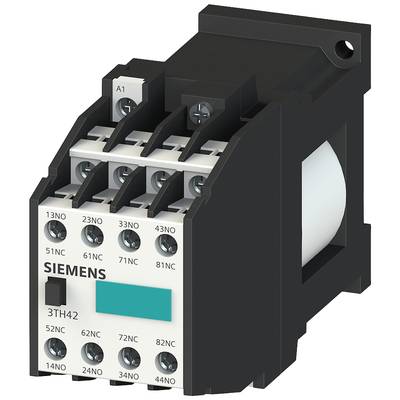

'Schütz von Siemens, Modell 3TH42, zeigt Vorder- und Seitenansicht mit Anschlüssen und Bauteilbeschriftungen.'

Abbildung ähnlich

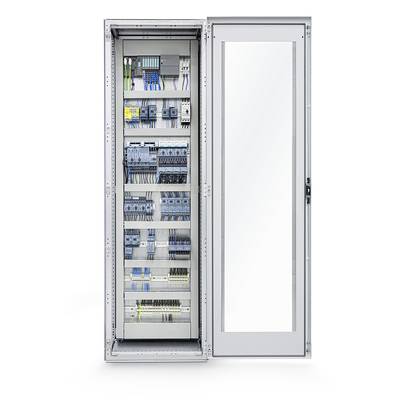

'Geöffneter Schaltschrank mit verschiedenen elektrischen Bauteilen und Verkabelung, die für industrielle Steuerungsanwendungen verwendet werden.'

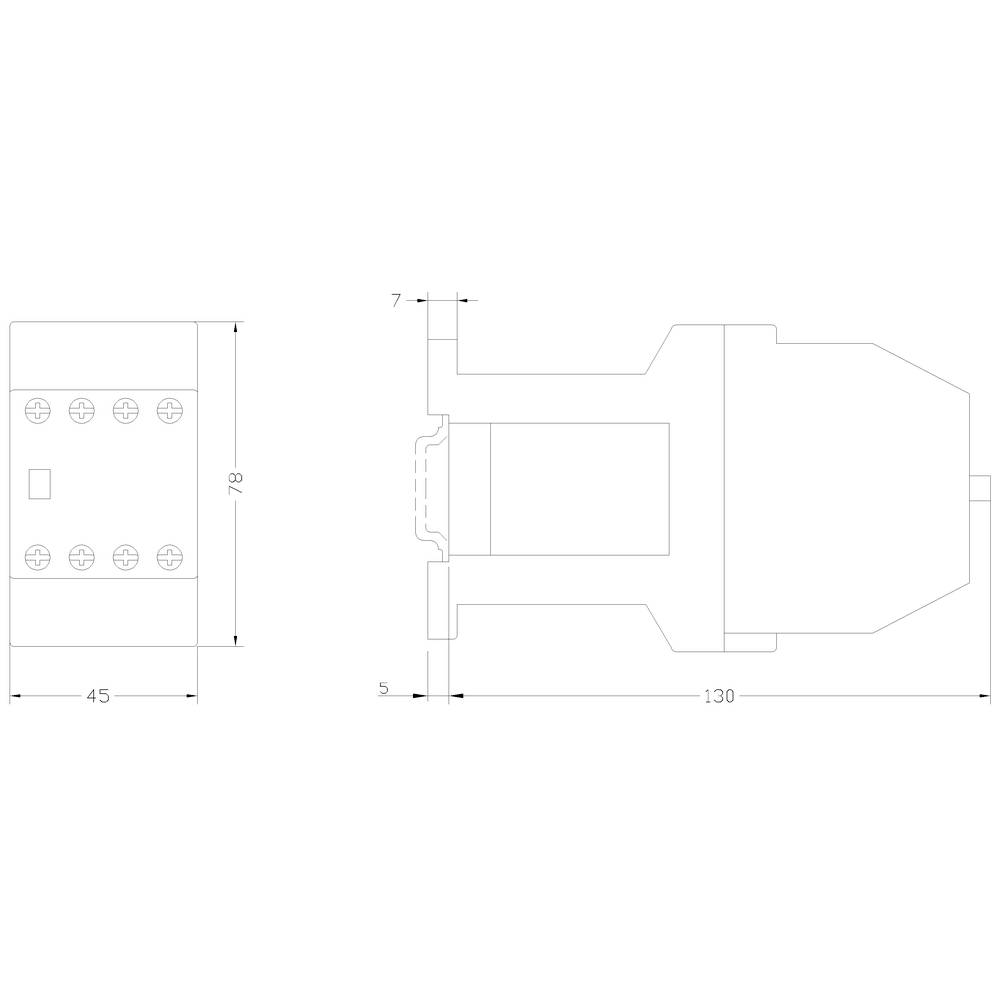

Technische Zeichnung eines mechanischen Teils mit Abmessungen in Millimetern: Breite 45, Höhe 78, Länge 130, Randabstände 5 und 7.

1/3

Abbildung ähnlich

Produkt-Art

Hilfsschütz

Polzahl

8polig

Anschluss

Schraubklemme

Verpackungsart

Piece

Typ

3TH4244-0BF4

Datenblatt (PDF)

Lieferung Mi., 21. Okt.

Anzahl

Stück

Gesamt (CHF 146.11 / Stück)

CHF 146.11

zzgl. MwSt.

nur CHF 18.57

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Hilfsschütz 44E, 4NO+4NC, DC-Bet., DC110V

3TH,DC,DC-Schütz,Hilfsschütz,Industrieschütz,Koppel-Hilfsschütz,Relais,Schütz,Steuerschütz

Technische Daten

Spannungsart: DC

Verpackungsart: Piece

Produkt-Art: Hilfsschütz

Typ: 3TH4244-0BF4

Polzahl: 8polig

Hilfskontaktart: 4 Öffner
4 Schließer

Steuerspannung (max.): 110 V/DC

Steuerspannungs-Bereich: 110 V/DC (max)

Passend für Marke: Siemens

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Schraubklemme

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +55 °C

Breite: 45 mm

Höhe: 78 mm

Tiefe: 135 mm

Abm.: (B x H x T) 45 x 78 x 135 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 4

: 4

: 6 A

: 0

: Schraubanschluss

: 0

: 0

: DC

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1700858 Siemens 3TH4244-0BF4 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1700858 Siemens 3TH4244-0BF4 Hilfsschütz Passend für Marke (Relais): Siemens Piece 1 St.

Beschreibung

Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss DC-Betätigung DC 110V Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.
Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).
Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.
Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.
