Name: Siemens 3RV2011-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H
Brand: Siemens
SKU: 1431046
Price: 65.95 CHF
Availability: InStock

Ein schwarzer und grauer Siemens-Leistungsschalter mit einem Drehschalter auf der Vorderseite, verwendet zur Steuerung von Stromkreisen.

Einblick in eine Produktionsanlage mit offenem Schaltschrank links und Maschinen durch regennasses Fenster rechts. Hochtechnologische Umgebung.

Zubehörabbildung eines Schaltgeräts, zeigt verschiedene Module und deren Verbindungen, nummeriert von 1 bis 8, umfasst Hilfsschalter, Spannungsauslöser und Trenner.

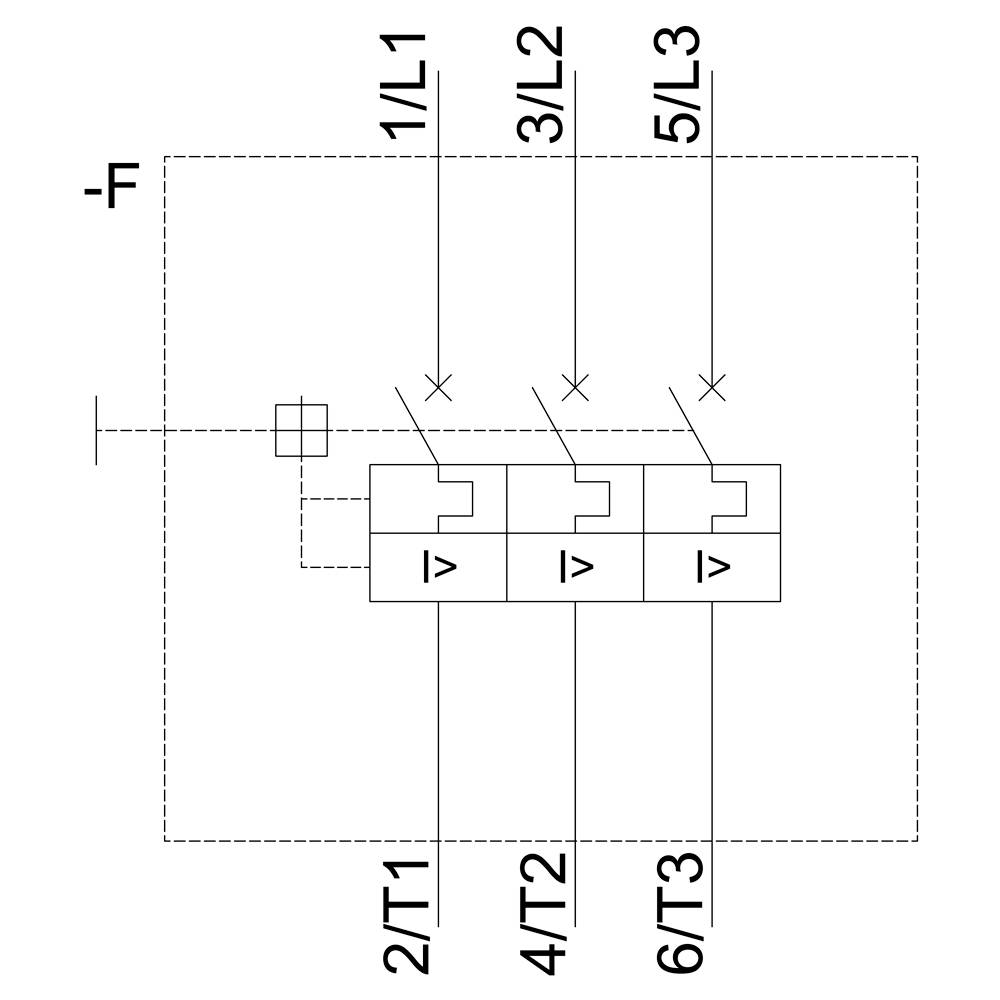

Schaltschema zeigt einen dreiphasigen Leistungsschutzschalter mit den Bezeichnungen 1/L1, 3/L2, 5/L3, und 2/T1, 4/T2, 6/T3.

Technische Zeichnung eines elektrischen Schalters mit Maßangaben. Zeigt Vorder- und Seitenansicht mit einer Skala in Millimetern.

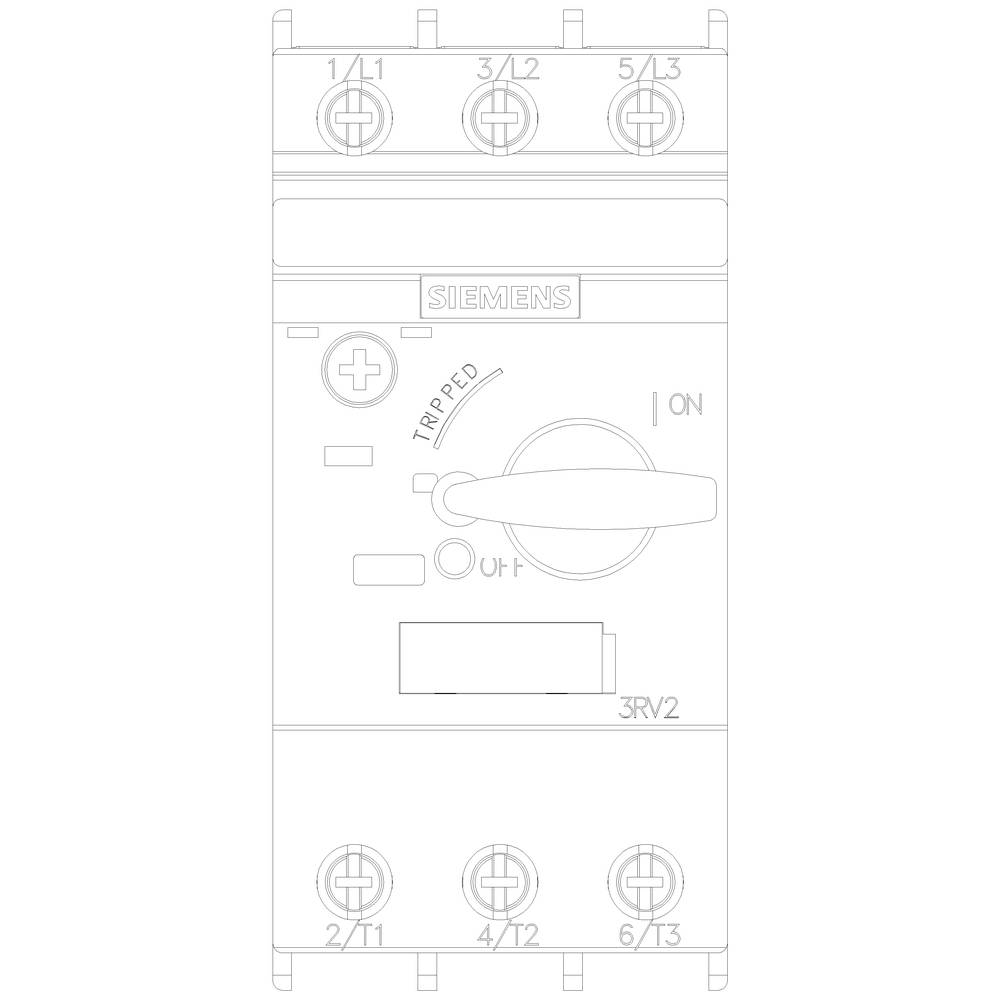

'Siemens 3RV2 Leistungsschalter' mit Schalterpositionen für 'ON', 'TRIPPED', 'OFF' und Anschlussklemmen oben und unten.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

1 A

Anschluss

Schrauben

Verpackungsart

Piece

Typ

3RV2011-0JA10

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Sofort-Lieferung Fr., 13. Nov.

8 Stück

Anzahl

Stück

Gesamt (CHF 65.95 / Stück)

CHF 65.95

inkl. MwSt.

nur CHF 8.00

Nur noch 8 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,7-1A, N-ausl. 13A

Auslösetechnik: magnetisch
Verlustleistung: 7,25000000 W
Überlastauslöser Stromeinstellung: 0,7 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 0,25000000 kW
Einstellbereich des unverzögerten Kurzschlussauslösers: 13 A
Gerätebauart: Einbaugerät Festeinbautechnik
Breite: 45 mm
Bemessungsbetriebsspannung: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Höhe: 97 mm

Technische Daten

Ausführung: für Motorschutz
Ausführung des Gewindes: M3
Gewicht: 340 g
Mechanische Lebensdauer: 100000
Elektrische Lebensdauer: 100000
Isolationsspannung: 690 V
Verlustleistung: 6 W
Frequenz: 50/60 Hz

Verpackungsart: Piece

Produkt-Art: Leistungsschalter

Typ: 3RV2011-0JA10

Baugröße: S00

Einstellbereich Strom (min.): 0.7 A

Einstellbereich Strom (max.): 1 A

Einstellbereich (Strom): 0.7 - 1 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Hutschiene

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 97 mm

Breite: 45 mm

Höhe: 97 mm

Abm.: (B x H x T) 45 x 97 x 97 mm

Inhalt: 1 St.

RoHS-konform: Ja

Herstellerfarbe: Mehrfarbig

: 45

: 97 mm

: 97 mm

: 0.25 kW

: FALSE

: 1 A

: FALSE

: 3

: 690-690 V

: 0.7-1 A

: IP20

: TRUE

: Schraubanschluss

: Drehknopf

: magnetisch

: 0.2 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1431046 Siemens 3RV2011-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1431046 Siemens 3RV2011-0JA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.7 - 1 A Schaltspannung (max.): 690 V/AC (B x H

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,7...1 A N-Auslöser 13 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Lieferumfang

Geliefert wird: Siemens Dig.Industr. Leistungsschalter Motor 0,7-1A 3RV2011-0JA10, Verpackungseinheit: 1 Stk., EAN: 4011209712393
