Name: Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x
Brand: Siemens
SKU: 1745452
Availability: BackOrder

Ein Siemens SIRIUS Schütz, Modell mit 3-poligen Anschlüssen und Schalter. Wird verwendet zur Steuerung von elektrischen Motoren.

Ein Schaltschrank mit offenen Tür zeigt komplizierte Verkabelung, während im Hintergrund unscharf Produktionsmaschinen sichtbar sind.

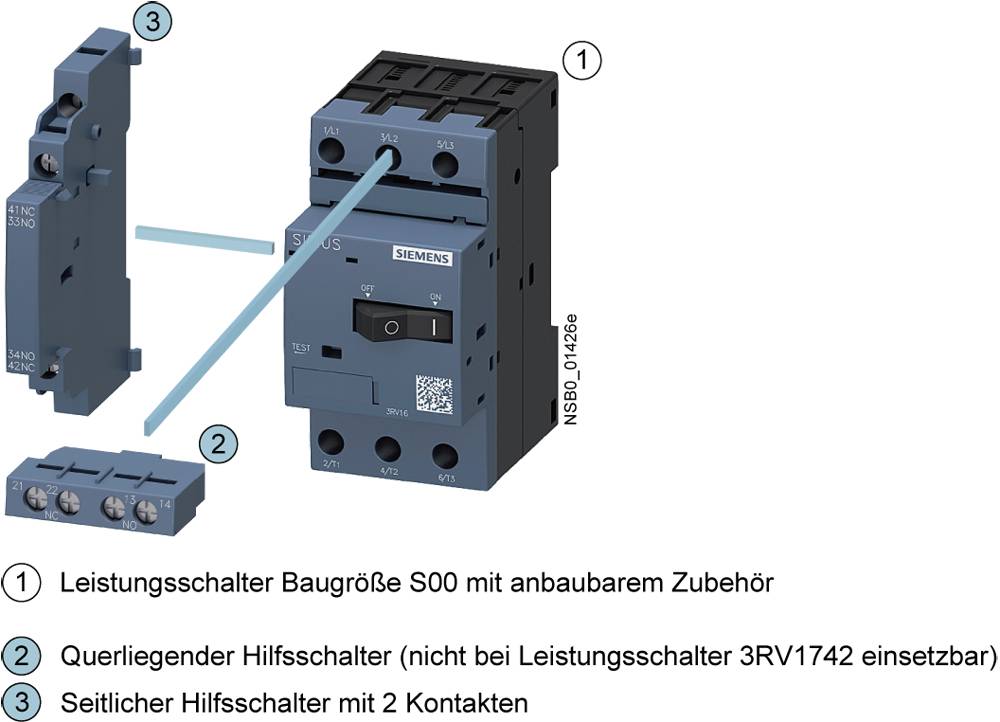

'Leistungsschalter Baugröße S00 mit anbaubarem Zubehör', 'Querliegender Hilfsschalter', 'Seitlicher Hilfsschalter mit 2 Kontakten'.

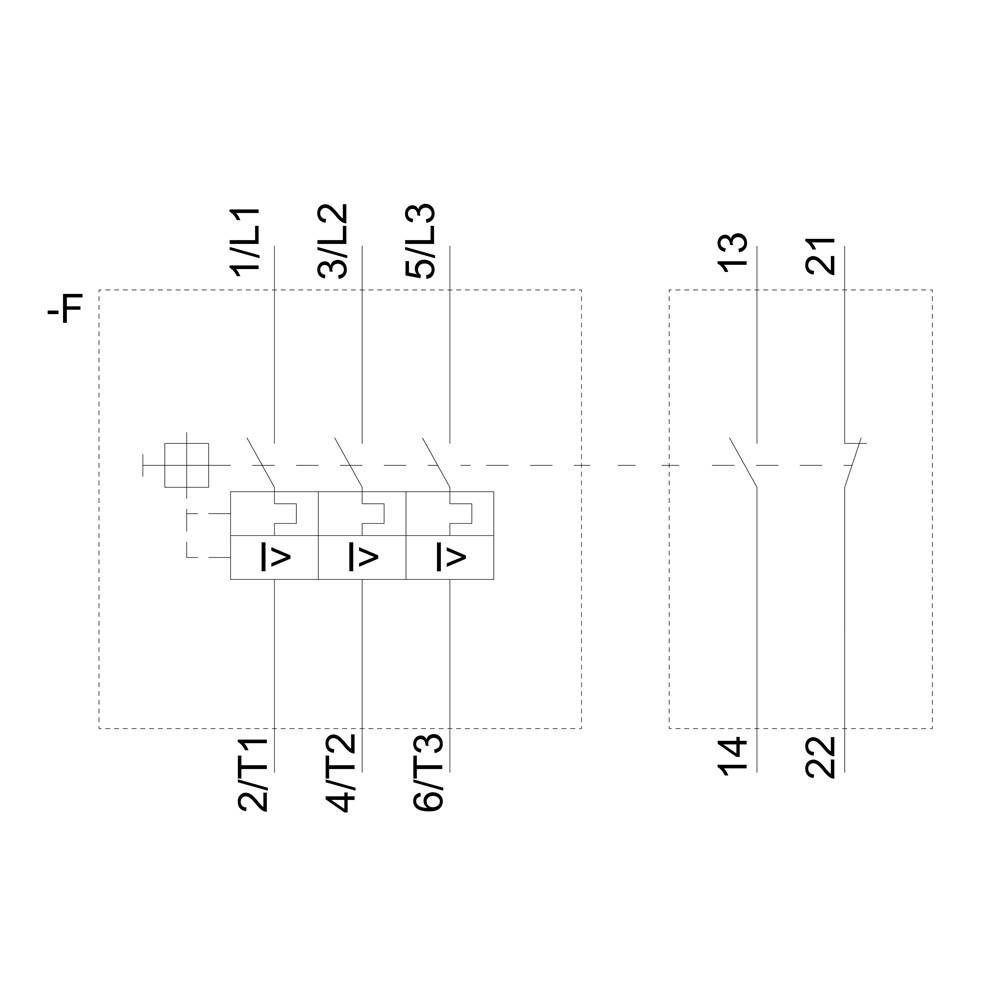

Elektrisches Schaltschema mit nummerierten Leitungen (1L1, 2T1, 3L2, 4T2, usw.) und Symbolen für Phasen und Sicherungen.

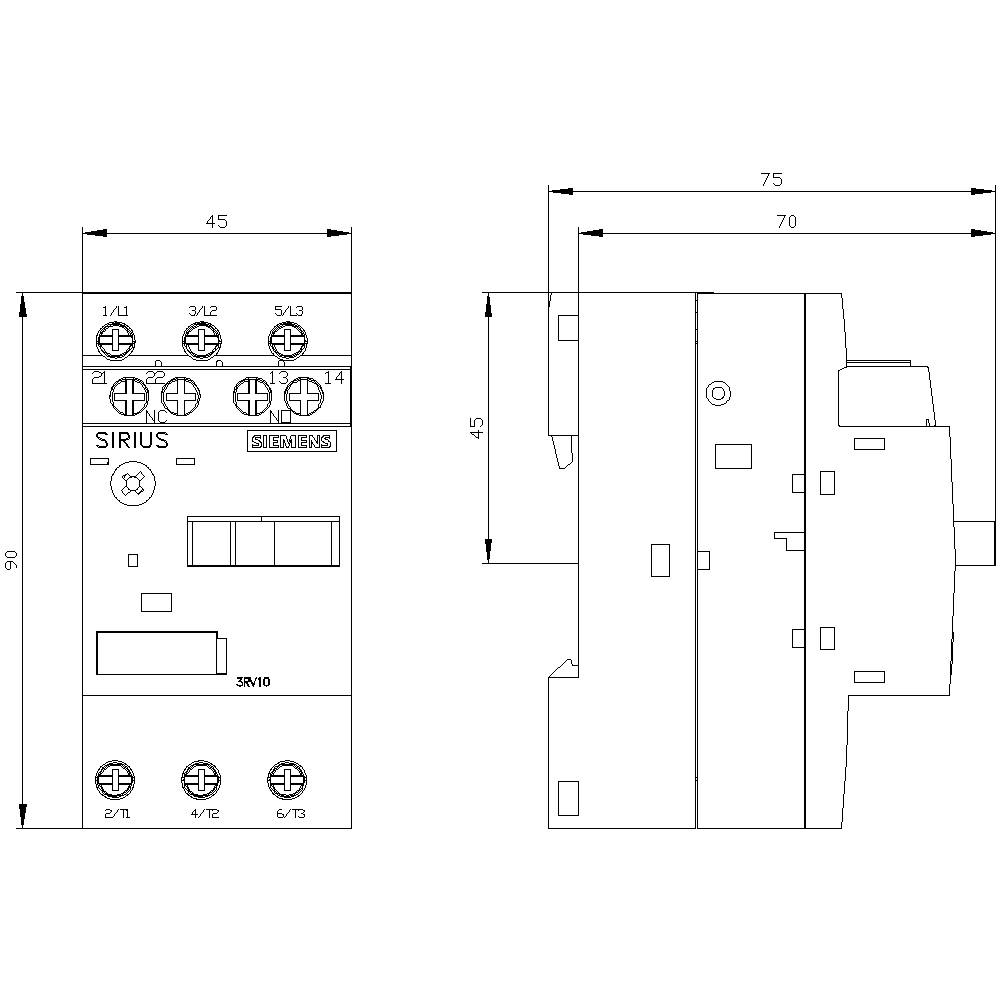

Technische Zeichnung eines elektrischen Schalters mit Maßen: 45 mm Breite, 90 mm Höhe, 75 mm Tiefe; Front- und Seitenansicht.

1/5

Abbildung ähnlich

Produkt-Art

Leistungsschalter

Einstellbereich Strom (max.)

0.2 A

Anschluss

Schrauben

Typ

3RV1011-0BA15

Baugröße

S00

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 27. Nov.

Anzahl

Stück

Gesamt (CHF 97.95 / Stück)

CHF 97.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,14-0,2A, N-ausl. 2,6A

3RV,Baugröße S00,Leistungsschalter,Leistungsschutzschalter,MCCB,Motorschalter,Motorschutzschalter,Schalter,Schutzschalter

Technische Daten

Dauerstrom: 0.2 A
Mechanische Lebensdauer der Hauptkontakte: 100000 Schaltspiele
Max. Leiterquerschnitt (eindrähtig oder mehrdrähtig): 4 mm²
Max. Leiterquerschnitt (feindrähtig): 2.5 mm²

Produkt-Art: Leistungsschalter

Typ: 3RV1011-0BA15

Baugröße: S00

Einstellbereich Strom (min.): 0.14 A

Einstellbereich Strom (max.): 0.2 A

Einstellbereich (Strom): 0.14 - 0.2 A

Polzahl: 3polig

Schaltspannung (max.): 690 V/AC

Montageart: Schnappbefestigung
Schraubbefestigung

Min. Temperatur: -20 °C

Max. Temperatur: +60 °C

Besonderheiten: mit Hilfskontakt

Anschluss: Schrauben

: IP20

Tiefe: 75 mm

Breite: 45 mm

Höhe: 90 mm

Abm.: (B x H x T) 45 x 90 x 75 mm

Inhalt: 1 St.

RoHS-konform: Ja

: 45

: 90 mm

: 75 mm

: 0.06 kW

: TRUE

: 0.2 A

: FALSE

: 3

: IP20

: TRUE

: Schraubanschluss

: Kipphebel

: magnetisch

: 0 kW

: 100 kA

: TRUE

: Einbaugerät Festeinbautechnik

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Einstellbereich Strom (max.)

Einstellbereich Strom (min.)

Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745452

Lieferung Fr., 27. Nov.

Conrad Electronic

Dieser Artikel

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0AA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745448

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0AA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.11 - 0.16 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Bestell-Nr.:1745449

Lieferung Fr., 27. Nov.

Conrad Electronic

0.16 A

0.11 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0BA10 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745450

Lieferung Fr., 27. Nov.

Conrad Electronic

0.2 A

0.14 A

Stück

Min.: 1

Vielfache: 1

CHF 79.95^*

Siemens 3RV1011-0CA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.18 - 0.25 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745453

Lieferung Fr., 27. Nov.

Conrad Electronic

0.25 A

0.18 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0DA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.22 - 0.32 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745454

Lieferung Fr., 27. Nov.

Conrad Electronic

0.32 A

0.22 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0EA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.28 - 0.4 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745455

Lieferung Fr., 27. Nov.

Conrad Electronic

0.4 A

0.28 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0FA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.35 - 0.5 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Bestell-Nr.:1745456

Lieferung Fr., 27. Nov.

Conrad Electronic

0.5 A

0.35 A

Stück

Min.: 1

Vielfache: 1

CHF 97.95^*

Siemens 3RV1011-0GA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.45 - 0.63 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745457

Lieferung Fr., 27. Nov.

Conrad Electronic

0.63 A

0.45 A

Stück

Min.: 1

Vielfache: 1

CHF 101.95^*

Siemens 3RV1011-0HA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.55 - 0.8 A Schaltspannung (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Bestell-Nr.:1745458

Lieferung Fr., 27. Nov.

Conrad Electronic

0.8 A

0.55 A

Stück

Min.: 1

Vielfache: 1

CHF 107.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1745452 Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745452 Siemens 3RV1011-0BA15 Leistungsschalter 1 St. Einstellbereich (Strom): 0.14 - 0.2 A Schaltspannung (max.): 690 V/AC (B x

Beschreibung

Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,14...0,2 A N-Auslöser 2,6 A Schraubanschluss Standardschaltvermögen mit querliegendem Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.
Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Verfügbar sind Gerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
