Name: Siemens 3RT2024-2BF40 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1
Brand: Siemens
SKU: 1747037
Availability: BackOrder

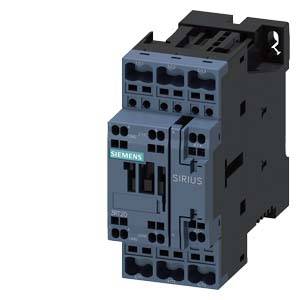

Ein elektrischer Siemens-Schütz des Modells Sirius, verwendet zur Steuerung von elektrischen Schaltkreisen in industriellen Anwendungen.

Ein Schaltschrank mit offenen Türen zeigt komplexe Verkabelung. Im Hintergrund regnet es auf eine verglaste Fläche mit unscharfer Außenansicht.

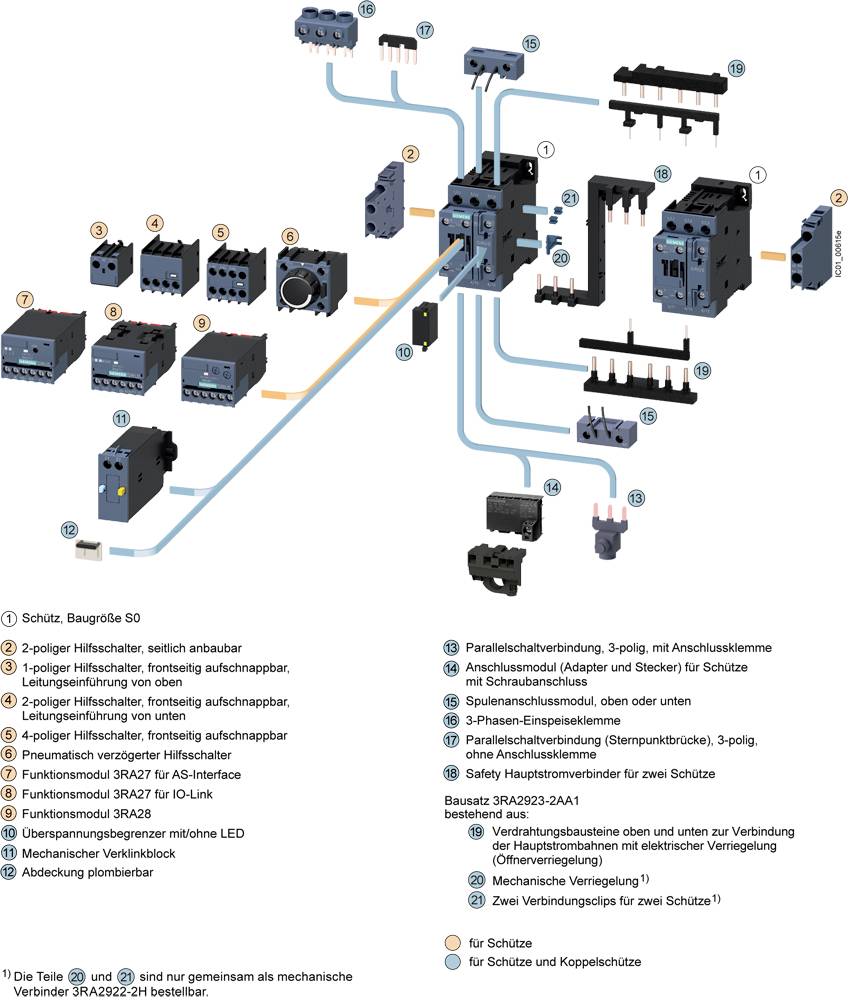

Explosionszeichnung eines Schützsystems mit Komponentenbeschriftungen. Hauptkomponenten: Schütze, Hilfsschalter, Anschlüsse. Legende zu Schutzarten und Kupplungsschützen.

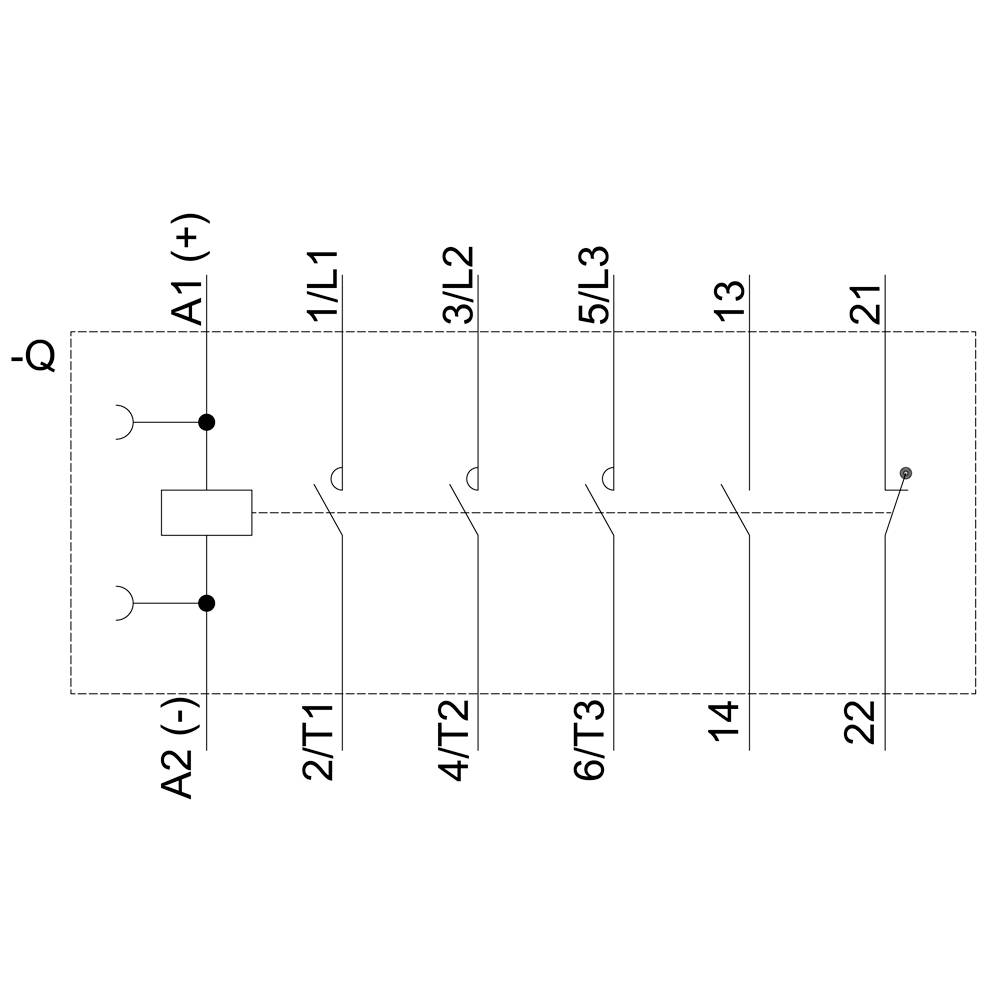

Schaltplan eines elektrischen Schützes mit Klemmen A1 (+) und A2 (-), sowie seitlich nummerierten Anschlüssen 1 bis 6 und 1 bis 22.

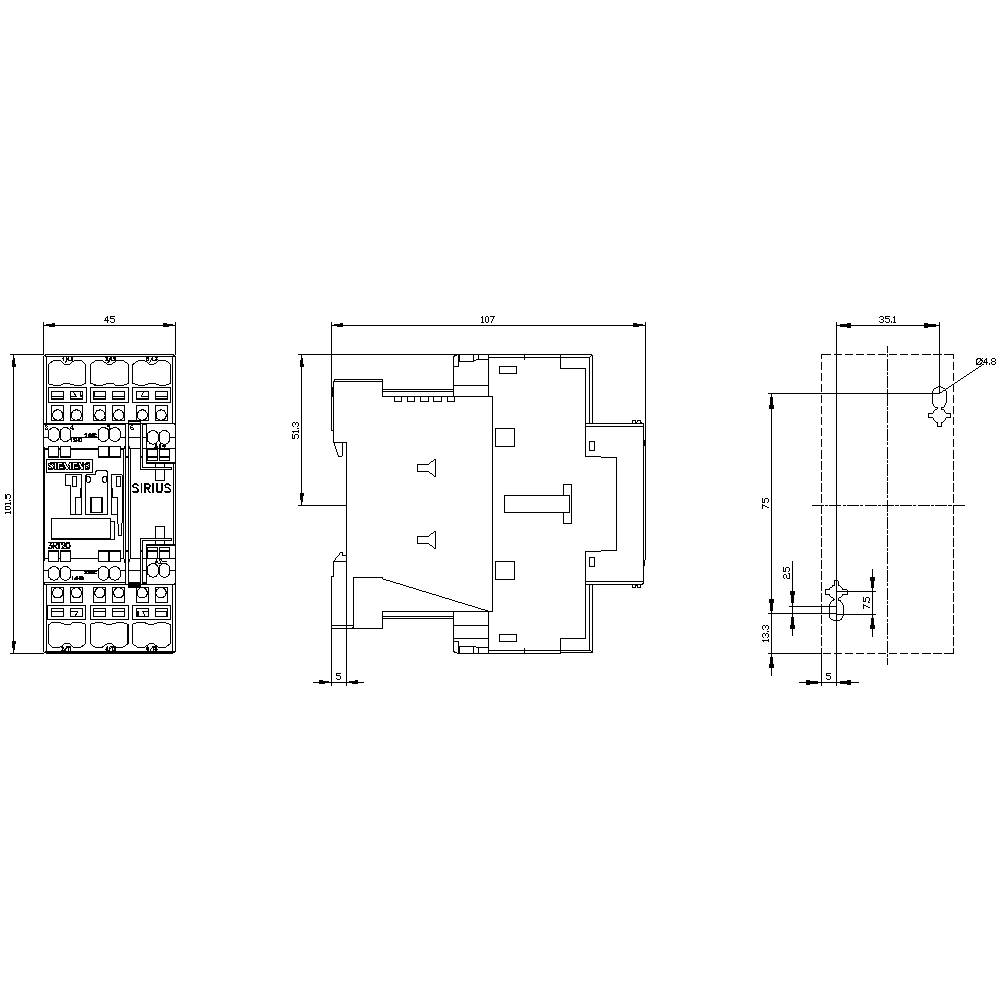

Technische Zeichnung eines elektrischen Schaltgeräts mit Abmessungen: 54 mm x 101 mm x 94 mm. Detailansichten mit Maßangaben.

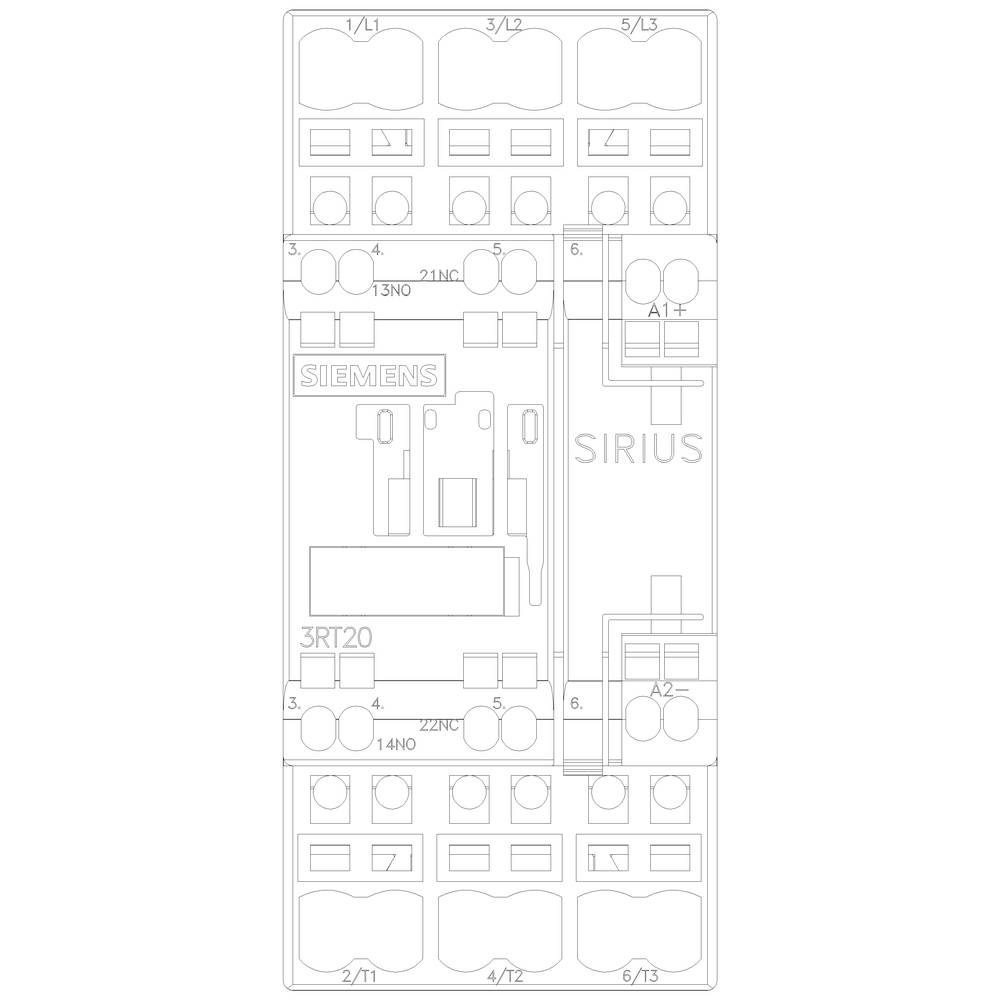

Abbildung eines Siemens SIRIUS Schaltgeräts. Zeigt Schaltsymbole, Kontaktbezeichnungen und den Modellnamen '3RT20'.

1/6

Abbildung ähnlich

Produkt-Art

Leistungsschütz

Polzahl

3polig

Nennspannung

690 V/AC

Leistung

5.5 kW

Anschluss

Federzuganschluss

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Do., 26. Nov.

Anzahl

Stück

Gesamt (CHF 89.95 / Stück)

CHF 89.95

inkl. MwSt.

nur CHF 10.00

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schütz, AC-3e, 12 A/5,5 kW/400V, 3-polig, DC 110V, 1S+1Ö, Federzuganschluss

Baugröße S0,Drehstromschütz,Installationsschütz,Lastschütz,Leistungsschütz,Magnetschalter,Netz-Schütz,Reiheneinbaugerät,Sammelschienenschütz,Schaltmodul

Technische Daten

Spannungsart: DC
Leiterquerschnitt eindrähtig oder mehrdrähtig: 10 mm²
Leiterquerschnitt feindrähtig: 6 mm²

Produkt-Art: Leistungsschütz

Typ: 3RT2024-2BF40

Baugröße: S0

Polzahl: 3polig

Kontaktart: 3 Schließer

Nennspannung: 690 V/AC

Schaltspannung (max.): 690 V/AC

Dauerstrom (max.): 12 A

: 5.5 kW

Passend für Marke: Siemens

Passend für Serie: Siemens Serie Sirius

Besonderheiten: mit Hilfskontakt

Montageart: Schnappbefestigung
Schraubbefestigung

Anschluss: Federzuganschluss

Mechanische Lebensdauer: 10000000

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 107 mm

Abm.: (B x H x T) 45 x 102 x 107 mm

Inhalt: 1 St.

RoHS-konform: Ja

: TRUE

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 110-110 V

: Federzuganschluss

: DC

: 12.5 A

: 5.516

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Leistung

Siemens 3RT2023-1AB00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1699182

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AB04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746132

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AC20 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1704587

Lieferung Di., 24. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AD00 Leistungsschütz 3 Schließer 4 kW 690 V/AC 1 St.

Bestell-Nr.:1746133

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 45.95^*

Siemens 3RT2023-1AF00 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746134

Lieferung Do., 26. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AF04 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746135

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AG20 Leistungsschütz 3 Schließer 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1746136

Lieferung Do., 26. Nov.

Conrad Electronic

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AG24 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746211

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3RT2023-1AH00 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens Piece 1 St.

Bestell-Nr.:1749855

Lieferung Do., 26. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Siemens 3RT2023-1AK60 Leistungsschütz 3 Schließer 4 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1 St.

Bestell-Nr.:1746212

Lieferung Di., 24. Nov.

Conrad Electronic

4 kW

Stück

Min.: 1

Vielfache: 1

CHF 59.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1747037 Siemens 3RT2024-2BF40 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1747037 Siemens 3RT2024-2BF40 Leistungsschütz 3 Schließer 5.5 kW 690 V/AC mit Hilfskontakt Passend für Marke (Relais): Siemens 1

Beschreibung

Leistungsschütz, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3-polig, DC 110 V, Hilfskontakte: 1 S + 1 Ö, Federzuganschluss, Baugröße: S0 Leistungsschütz SIRIUS 3RT2 zum Schalten von Motoren.
Die Schütze 3RT2 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Viele der Gerätekombinationen sind werkseitig getestet. Die Schütze bieten für jede Anwendung die optimale Anbindung an die Steuerung (parallel, über ASioder IO-Link). Integrierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus. Die frontseitigen Anschlüsse ermöglichen einfaches Verdrahten. Die Schütze 3RT2 sind klimafest, weltweit zugelassen (z.B. IEC und UL/CSA) und IE3/IE4ready.
Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich in AC- und DC-Betätigung erhältlich. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung.
Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Die verfügbaren Verbindungsbausteine, Funktionsmodule und das Einspeisesystem SIRIUS 3RV29 reduzieren den Verdrahtungsaufwand erheblich.
Die Leistungsschütze 3RT2 lösen die bewährte Baureihe 3RT1 (bis 55 kW) ab.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
