Name: Siemens 3NP11431BC24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.
Brand: Siemens
SKU: 2864074
Availability: BackOrder

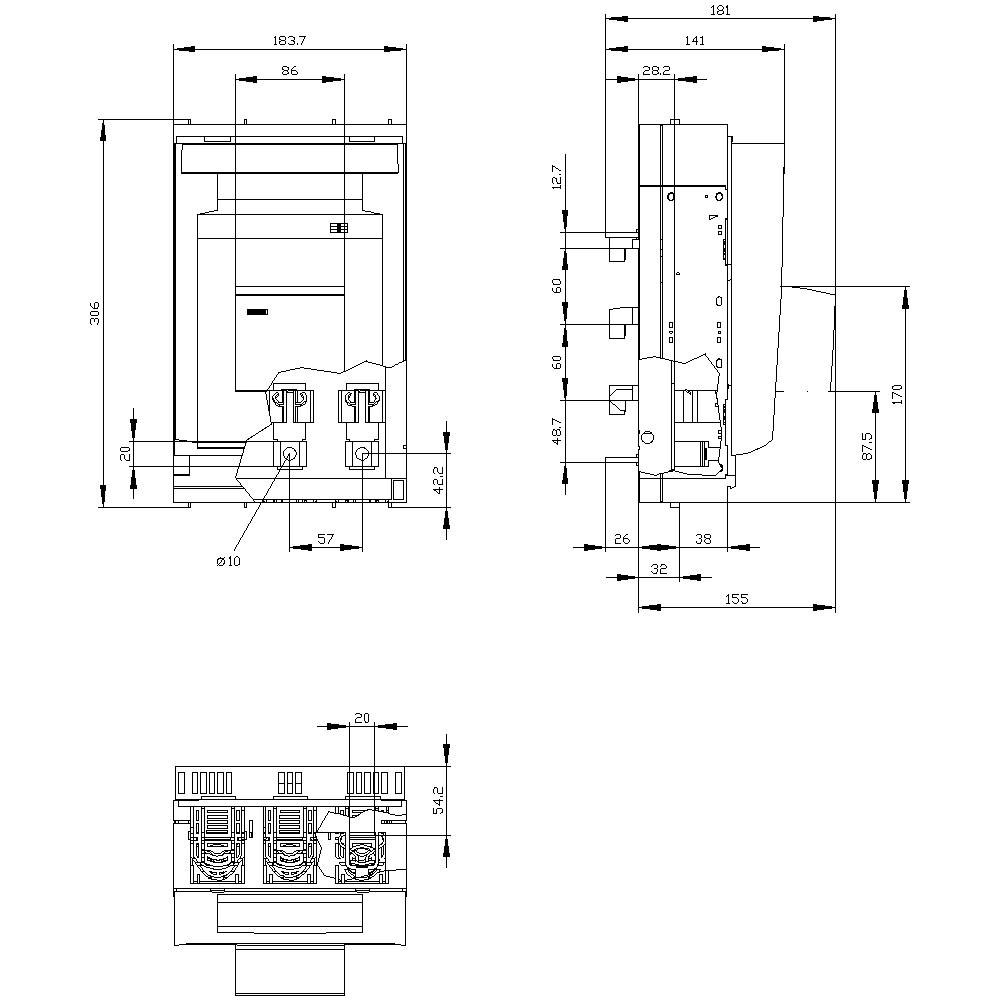

Technische Zeichnung eines Geräts mit Vorder-, Seiten- und Draufsicht. Maße und Proportionen sind in Millimetern angegeben.

1/2

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

250 A

Ausführung

Abdeckebene 32/70 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

Anzahl

Set(s)

Gesamt (CHF 375.95 / Stück)

CHF 375.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
Ausführung des Betätigungselements: Deckelgriff
Ausführung der Sicherungsüberwachung: elektronisch EFM15
Ausführung der Sammelschiene: Sammelschienendicke 5 oder 10 mm
Anzugsdrehmoment / bei Schraubanschluss / minimal: 10 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 10 Nm
Bauart des Geräts: für Sammelschienensystem 8US 60mm
Baugröße der Trennlasche: 1 und 0
Befestigungsart: Sammelschiene
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: horizontal/vertikal
Mechanische Lebensdauer (Schaltspiele) / typisch: 1600
Position / des Betätigungselements: vorne
Produktausstattung / Verriegelung: ja
Produktbestandteil / Ausgelöstmelder: ja
Produkteigenschaft / plombierbar: ja
Produktfunktion / Sicherungsüberwachung: ja
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Überspannungsschutzüberwachung: ja
Schutzart IP: IP40
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP40
Schutzart IP / bei geschlossenem Schalter / ohne Blende oder Kabelschuhabdeckung: IP30
Schutzart IP / offen: IP20
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 55 °C
Verlustleistung / maximal: 93 W
Verschmutzungsgrad: 2
Isolationsspannung: 690 V
Schienenmittenabstand: 60 mm
Breite der Stromsammelschiene / minimal: 12 mm
Breite der Stromsammelschiene / maximal: 30 mm
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / mehrdrähtig / maximal: 185 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / eindrähtig oder mehrdrähtig / maximal: 185 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / minimal: 70 mm²
Anschließbarer Leiterquerschnitt / für Hauptkontakte / feindrähtig / mit Aderendbearbeitung / maximal: 120 mm²
Art der anschließbaren Leiterquerschnitte / der lamellierten Leiter / maximal: 20 x 10 mm

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Sicherungsgröße: 1

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 183.7 x 306 x 172.5 mm

Inhalt: 1 St.

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Nennspannung: 690 V/AC

Breite: 183.7 mm

Höhe: 306 mm

Tiefe: 172.5 mm

UKCA: nicht relevant

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Polzahl

Siemens 3NC1091 Sicherungslasttrennschalter 32 A 690 V/AC, 800 V/DC 12 St.

Bestell-Nr.:2262479

Lieferung Fr., 30. Okt.

2 Set(s)Conrad Electronic

32 A

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 3NJ41013BF01 Sicherungslasttrennschalter Sicherungsgröße = 0 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862199

Lieferung Fr., 27. Nov.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 135.95^*

Siemens 3NJ41033CF02 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862200

Lieferung Do., 10. Dez.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 554.95^*

Siemens 3NJ41033CF12 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862201

Lieferung Do., 10. Dez.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 609.95^*

Siemens 3NJ41213BF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862202

Lieferung Fr., 27. Nov.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

CHF 245.95^*

Siemens 3NJ41233BT01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862203

Lieferung Fr., 27. Nov.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

CHF 277.95^*

Siemens 3NJ41233CF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862204

Lieferung Fr., 27. Nov.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

CHF 704.95^*

Siemens 3NJ41233CF11 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862205

Lieferung Do., 10. Dez.

Conrad Electronic

250 A

Stück

Min.: 1

Vielfache: 1

CHF 684.95^*

Siemens 3NJ41333BF01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862206

Lieferung Fr., 27. Nov.

Conrad Electronic

400 A

Stück

Min.: 1

Vielfache: 1

CHF 255.95^*

Siemens 3NJ41333BT01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Bestell-Nr.:2862207

Lieferung Fr., 27. Nov.

Conrad Electronic

400 A

Stück

Min.: 1

Vielfache: 1

CHF 283.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 2864074 Siemens 3NP11431BC24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864074 Siemens 3NP11431BC24 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH1, 250 A, für Sammelschienensystem 8US 60mm, Rahmenklemme, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 32/70mm

Lieferumfang

Geliefert wird: Siemens Dig.Industr. SENTRON, Si-Lasttrennsch. 3-polig, NH1, 250 A 3NP11431BC24, Verpackungseinheit: 1 Stk., EAN: 4001869567280

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.

Passende Artikel zu diesem Produkt finden Sie hier

Einzeladern Sicherungshalter Feinsicherungen Kfz Sicherungen LS-Schalter Penlights

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH1, 250 A, für Sammelschienensystem 8US 60mm, Rahmenklemme, Sicherungsüberwachung, elektronisch EFM15, Abdeckebene 32/70mm
