Name: Siemens 3NP11431BC22 Sicherungslasttrennschalter 3polig 250 A 690 V/AC 1 St.
Brand: Siemens
SKU: 1742366
Availability: BackOrder

Elektrisches Bauteil, wahrscheinlich ein Leistungsschalter, in grauer Farbe. Es hat eine rechteckige Form und detaillierte Oberflächen.

Schaltplan eines EFM10-Elektronikmoduls mit nummerierten Anschlüssen 1 bis 14. Hauptkomponenten und Verbindungen sind grafisch dargestellt.

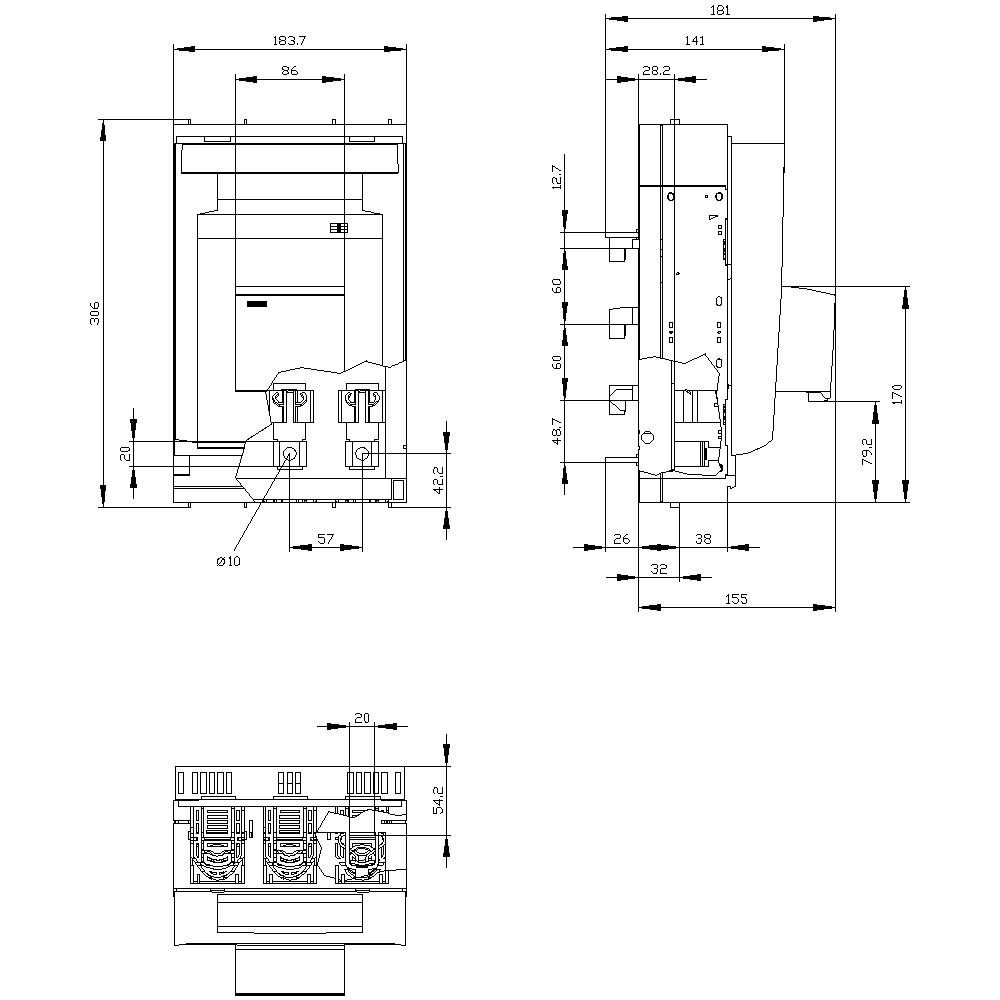

Technische Zeichnung eines Geräts mit mehreren Ansichten und genauen Maßangaben. Front-, Seiten- und Draufsichten sind dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Sicherungslasttrennschalter

Polzahl

Nennstrom - gerundet

250 A

Ausführung

Abdeckebene 32/70 mm

RoHS-konform

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 5. Feb. 2027

Anzahl

Stück

Gesamt (CHF 467.95 / Stück)

CHF 467.95

inkl. MwSt.

Kostenfreier Versand

nur CHF 40.00

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Schutzart: IP20, IP30, IP40
Stoßspannungsfestigkeit: 8 kV
Umgebungstemperatur: -25 °C - +55 °C
Isolationsspannung: 1000 V
mechanische Lebensdauer: 1600
Befestigungsart: Sammelschiene
Ausführung des elektrischen Anschlusses: Rahmenklemme
Verlustleistung: 93 W

Ausführung: Abdeckebene 32/70 mm

Produkt-Art: Sicherungslasttrennschalter

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 183.7 x 306 x 172.5 mm

Inhalt: 1 St.

Nennstrom: 250 A

Nennstrom - gerundet: 250 A

Nennspannung: 690 V/AC

Breite: 183.7 mm

Höhe: 306 mm

Tiefe: 172.5 mm

Typ: 3NP11431BC22

: sonstige

: 250 A

: 3

: 80 kA

: IP40

: NH0, NH1

: FALSE

: Rahmenklemme

: FALSE

: Deckelgriff

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: 690 V

: TRUE

: FALSE

: vorne

UKCA: Ja

Varianten(Alle Angaben sind inkl. gesetzl. MwSt., zzgl. Versand)

Nennstrom - gerundet

Siemens 3NP11231BB20 Sicherungslasttrennschalter 3phasig Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741201

Lieferung Fr., 27. Nov.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Siemens 3NP11231BB22 Sicherungslasttrennschalter Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1739130

Lieferung Fr., 27. Nov.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 249.95^*

Siemens 3NP11231BB23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741202

Lieferung Fr., 4. Dez.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 309.95^*

Siemens 3NP11231BC20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741203

Lieferung Fr., 27. Nov.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 81.95^*

Siemens 3NP11231BC22 Sicherungslasttrennschalter Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1700045

Lieferung Fr., 27. Nov.

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 249.95^*

Siemens 3NP11231BC23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741204

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 309.95^*

Siemens 3NP11231CA20 Sicherungslasttrennschalter 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741205

Sofort-Lieferung Fr., 30. Okt.

6 StückConrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 55.95^*

Siemens 3NP11231CA22 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741206

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 227.95^*

Siemens 3NP11231CA23 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1741207

Lieferung Fr., 5. Feb. 2027

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 283.95^*

Siemens 3NP11231JB20 Sicherungslasttrennschalter Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 3polig 160 A 690 V/AC 1 St.

Bestell-Nr.:1703279

Lieferung Di., 29. Dez. 2026

Conrad Electronic

160 A

Stück

Min.: 1

Vielfache: 1

CHF 77.95^*

Dokumente & Downloads

Datenblatt

Datenblatt 1742366 Siemens 3NP11431BC22 Sicherungslasttrennschalter 3polig 250 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1742366 Siemens 3NP11431BC22 Sicherungslasttrennschalter 3polig 250 A 690 V/AC 1 St.

Beschreibung

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH1, 250 A, für Sammelschienensystem 8US 60mm, Rahmenklemme, Sicherungsüberwachung: elektronisch EFM10, Abdeckebene 32/70mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
