Name: Siemens 3KF53800MF51 Lasttrennschalter Sicherungsgröße = 1 850 A 690 V/AC 1 St.
Brand: Siemens
SKU: 2864053
Availability: BackOrder

Ein dreipoliger Siemens-Leistungsschalter mit Kühlrippen und einem zentralen Drehschalter zur Steuerung elektrischer Leistungen.

Schaltschema eines dreiphasigen Kurzschlusschützes mit Spule. Kontakte 1-2, 3-4, 5-6 werden durch eine gestrichelte Linie verbunden.

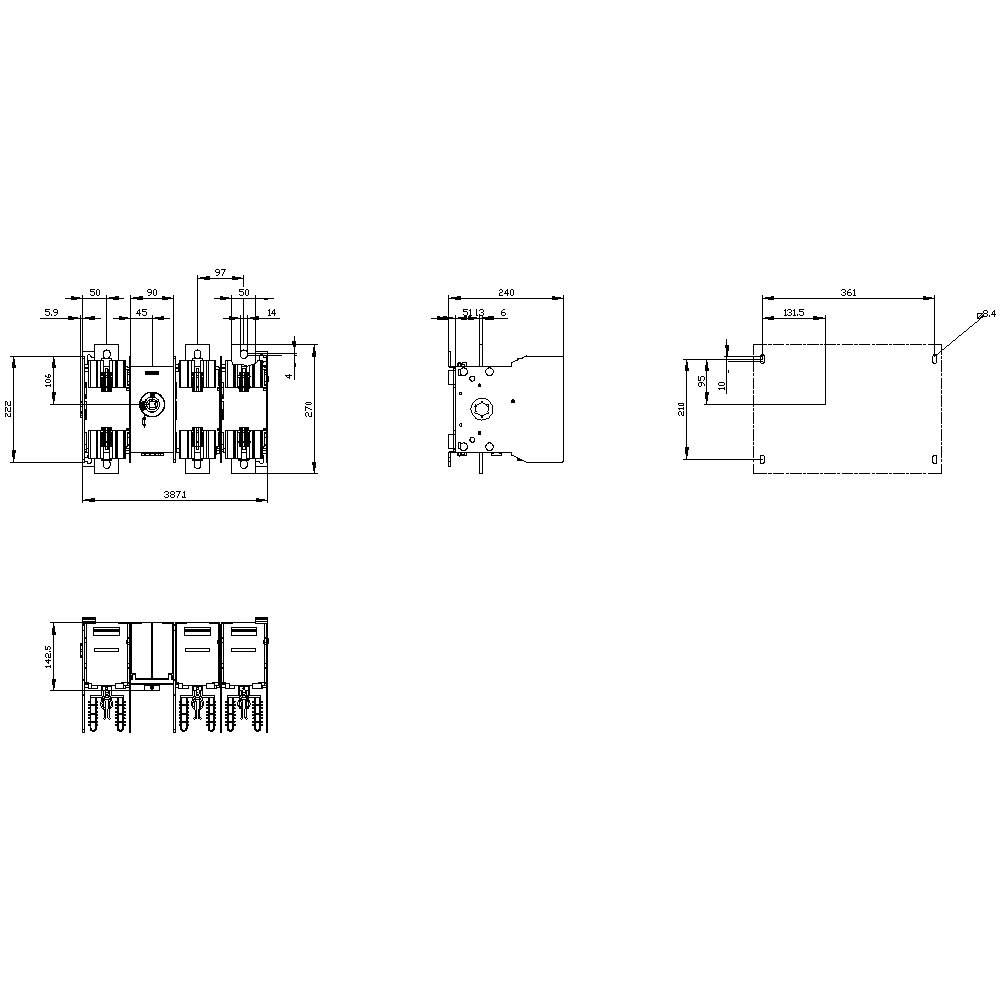

Technische Zeichnung eines mechanischen Bauteils mit mehreren Ansichten, Bemaßungen und Spezifikationen. Entwürfe zeigen Seiten- und Draufsichten.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

850 A

Ausführung

Lasttrennschalter mit Sicherungen 3KF

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Set(s)

Gesamt (CHF 1'429.95 / Stück)

CHF 1'599.95

-11 %

CHF 1'429.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Flachanschluss
Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF-TEST
Anordnung des elektrischen Anschlusses / für Hauptstromkreis: oben und unten
Anzahl der Schließer / für Hilfskontakte: 8
Anzahl der Öffner / für Hilfskontakte: 8
Anzugsdrehmoment / bei Schraubanschluss / minimal: 50 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 75 Nm
Bauart des Geräts: Festeinbau
Baugröße der Trennlasche: 3 und 2
Baugröße des Lasttrennschalters: 5
Bedingter Kurzschlussstrom (Iq): 100000 A
Befestigungsart: Bodenbefestigung
Betriebsleistung / bei AC-23 A / bei 400 V: 400000 W
Betriebsleistung / bei AC-23 A / bei 690 V: 800 kW
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + aM-Sicherung / maximal zulässig: 46590 A
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal zulässig: 62900 A
Durchlassstrom / bei geschlossenem Schalter / für Kombination Schalter + Sicherung / bei 500 V / maximal zulässig: 62900 A
Durchlassstrom / der Sicherung / bei 400 V / maximal zulässig: 77400 A
Durchlassstrom / der Sicherung / bei 690 V / maximal zulässig: 77400 A
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / NOT-AUS-Schalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: beliebig
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 440 V: 1500
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 1000
Elektrische Lebensdauer (Schaltspiele) / bei DC-23 A / bei 440 V: 500
Mechanische Lebensdauer (Schaltspiele) / typisch: 6000
Isolationsspannung (Ui): 1000 V
Position / des Betätigungselements: vorne
Position / des Schaltantriebs: nach dem ersten Pol
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Sicherungsüberwachung: ja
Schutzart IP: IP00
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP00
Stoßspannungsfestigkeit: 12 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 70 °C
Verlustleistung / maximal: 405 W
Verschmutzungsgrad: 3
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46234: 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46235: 1x (25 ... 300 mm²), 2x (25 ... 300 mm²)
Art der anschließbaren Leiterquerschnitte / für Cu-Stromschiene: 2x (50 x 5 mm²)

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Produkt-Art: Lasttrennschalter

Sicherungsgröße: 1

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 396.9 x 270 x 240 mm

Inhalt: 1 St.

Nennstrom: 850 A

Nennstrom - gerundet: 850 A

Nennspannung: 690 V/AC

Breite: 396.9 mm

Höhe: 270 mm

Tiefe: 240 mm

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2864053 Siemens 3KF53800MF51 Lasttrennschalter Sicherungsgröße = 1 850 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864053 Siemens 3KF53800MF51 Lasttrennschalter Sicherungsgröße = 1 850 A 690 V/AC 1 St.

Beschreibung

Lasttrennschalter mit Sicherung 3KF SITOR, 800A, Baugr. 5, 3-polig, für NH-Sicherung Gr. 2 und 3 für Halbleiterschutz, Frontantrieb, mittig, Grundgerät ohne Handgriff, Flachanschluss ohne Sicherungen
