Name: Siemens 3KF43400MF51 Lasttrennschalter Sicherungsgröße = 1 400 A 690 V/AC 1 St.
Brand: Siemens
SKU: 2864051
Availability: BackOrder

Elektrisches Schaltgerät mit Metallanschlüssen und einem zentralen Bedienungselement, verwendet zur Steuerung elektrischer Stromkreise.

'Elektrisches Schaltbild mit drei parallel verbundenen Widerständen. Von oben nach unten verlaufen sechs Verbindungen: 1, 3, 5 oben; 2, 4, 6 unten.'

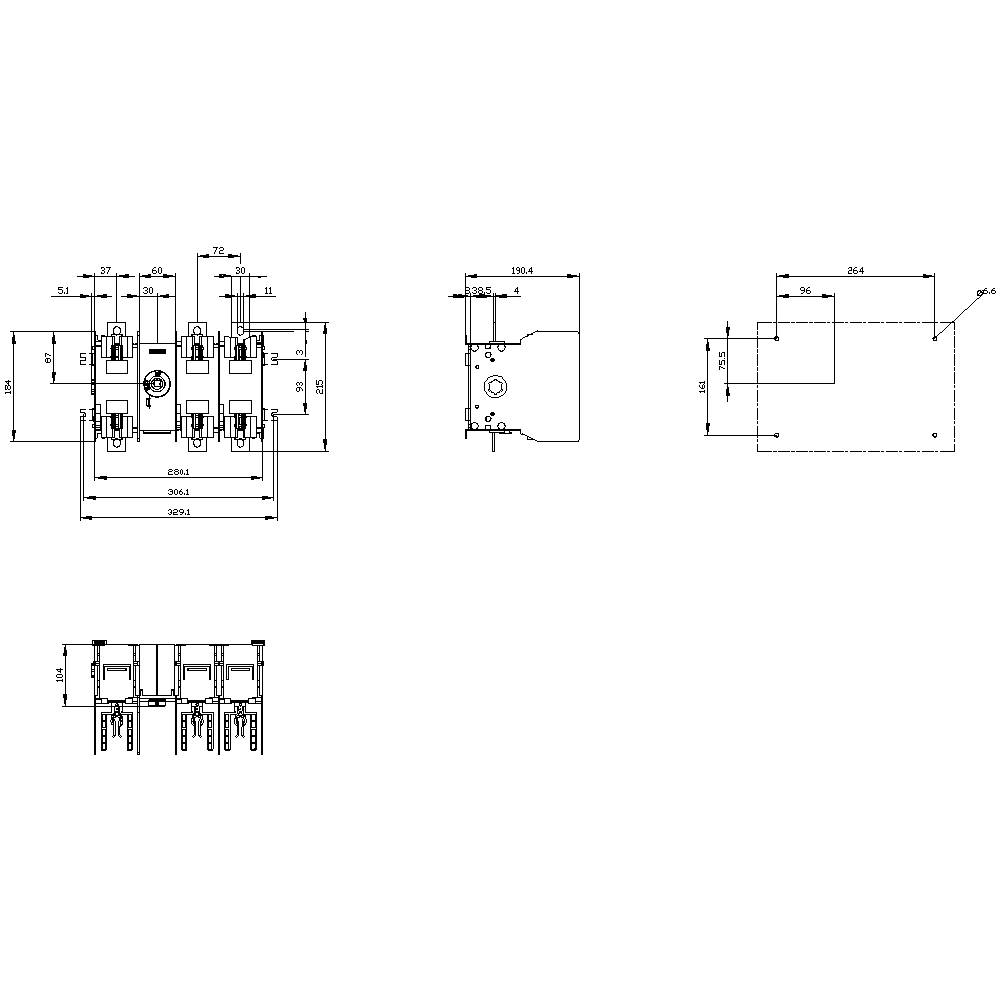

Technische Zeichnung eines elektronischen Bauteils mit Maßeinheiten in Millimetern. Front- und Seitenansicht mit detaillierten Abmessungen.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Sicherungsgröße

Polzahl

Nennstrom - gerundet

400 A

Ausführung

Lasttrennschalter mit Sicherungen 3KF

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 30. Nov.

Anzahl

Set(s)

Gesamt (CHF 624.95 / Stück)

CHF 684.95

-9 %

CHF 624.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Flachanschluss
Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF-TEST
Anordnung des elektrischen Anschlusses / für Hauptstromkreis: oben und unten
Anzahl der Schließer / für Hilfskontakte: 8
Anzahl der Öffner / für Hilfskontakte: 8
Anzugsdrehmoment / bei Schraubanschluss / minimal: 30 Nm
Anzugsdrehmoment / bei Schraubanschluss / maximal: 44 Nm
Bauart des Geräts: Festeinbau
Baugröße der Trennlasche: 2 und 1
Baugröße des Lasttrennschalters: 4
Bedingter Kurzschlussstrom (Iq): 100000 A
Befestigungsart: Bodenbefestigung
Betriebsleistung / bei AC-23 A / bei 400 V: 220000 W
Betriebsleistung / bei AC-23 A / bei 690 V: 400 kW
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + aM-Sicherung / maximal zulässig: 41140 A
Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal zulässig: 41140 A
Durchlassstrom / bei geschlossenem Schalter / für Kombination Schalter + Sicherung / bei 500 V / maximal zulässig: 39400 A
Durchlassstrom / der Sicherung / bei 400 V / maximal zulässig: 37100 A
Durchlassstrom / der Sicherung / bei 690 V / maximal zulässig: 47000 A
Eignung zur Verwendung / Hauptschalter: ja
Eignung zur Verwendung / Lasttrennschalter: ja
Eignung zur Verwendung / NOT-AUS-Schalter: ja
Eignung zur Verwendung / Sicherheitsschalter: ja
Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
Einbaulage: beliebig
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 440 V: 3000
Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 2000
Elektrische Lebensdauer (Schaltspiele) / bei DC-23 A / bei 440 V: 1000
Mechanische Lebensdauer (Schaltspiele) / typisch: 8000
Isolationsspannung (Ui): 1000 V
Position / des Betätigungselements: vorne
Position / des Schaltantriebs: nach dem ersten Pol
Produkterweiterung / Hilfsschalter: ja
Produkterweiterung / optional / Abschließbarkeit: ja
Produkterweiterung / optional / Sicherungsüberwachung: ja
Schutzart IP: IP00
Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP00
Stoßspannungsfestigkeit: 12 kV
Umgebungstemperatur / während Betrieb / minimal: -25 °C
Umgebungstemperatur / während Betrieb / maximal: 70 °C
Verlustleistung / maximal: 243 W
Verschmutzungsgrad: 3
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 150 mm²) / 1x (AWG 3 ... kcmil 400), 2x (AWG 3 ... 2/0)
Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig / mit Kabelschuh / gemäß DIN 46235: 1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Art der anschließbaren Leiterquerschnitte / für Cu-Stromschiene: 1x (30 x 10 mm²)

Ausführung: Lasttrennschalter mit Sicherungen 3KF

Produkt-Art: Lasttrennschalter

Sicherungsgröße: 1

Polzahl: 3

RoHS-konform: Ja

Abm.: (B x H x T) 288.6 x 215 x 190.5 mm

Inhalt: 1 St.

Nennstrom: 400 A

Nennstrom - gerundet: 400 A

Nennspannung: 690 V/AC

Breite: 288.6 mm

Höhe: 215 mm

Tiefe: 190.5 mm

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2864051 Siemens 3KF43400MF51 Lasttrennschalter Sicherungsgröße = 1 400 A 690 V/AC 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2864051 Siemens 3KF43400MF51 Lasttrennschalter Sicherungsgröße = 1 400 A 690 V/AC 1 St.

Beschreibung

Lasttrennschalter mit Sicherung 3KF SITOR, 400A, Baugr. 4, 3-polig, für NH-Sicherung Gr. 1 und 2 für Halbleiterschutz, Frontantrieb, mittig, Grundgerät ohne Handgriff, Flachanschluss ohne Sicherungen
