1/3
Abbildung ähnlich
Siemens 3KF13080LB51 Lasttrennschalter Sicherungsgröße = 00 80 A 690 V/AC 1 St.
Produkt-Art
Lasttrennschalter
Sicherungsgröße
00
Polzahl
3
Nennstrom - gerundet
80 A
Ausführung
Lasttrennschalter mit Sicherungen 3KF
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 195.95 / Stück)
CHF 213.95
-8 %
CHF 195.95
inkl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Ausführung des elektrischen Anschlusses / für Hauptstromkreis: Rahmenklemme
- Ausführung der Anzeige / für Schaltstellungsanzeige Türkupplungs-Drehantrieb: ON-OFF-TEST
- Anordnung des elektrischen Anschlusses / für Hauptstromkreis: oben und unten
- Anzahl der Wechsler / für Hilfskontakte: 4
- Anzugsdrehmoment / bei Schraubanschluss / minimal: 5 Nm
- Anzugsdrehmoment / bei Schraubanschluss / maximal: 6,5 Nm
- Bauart des Geräts: Festeinbau
- Baugröße der Trennlasche: 00 und 000
- Baugröße des Lasttrennschalters: 1
- Bedingter Kurzschlussstrom (Iq): 100000 A
- Befestigungsart: Bodenbefestigung und Schnappbefestigung auf Hutschiene 35 mm
- Betriebsleistung / bei AC-23 A / bei 400 V: 37000 W
- Betriebsleistung / bei AC-23 A / bei 690 V: 75 kW
- Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + aM-Sicherung / maximal zulässig: 11200 A
- Durchlassstrom / bei geschlossenem Schalter / bei 690 V / bei Kombination Schalter + gG-Sicherung / maximal zulässig: 11200 A
- Durchlassstrom / bei geschlossenem Schalter / für Kombination Schalter + Sicherung / bei 500 V / maximal zulässig: 10400 A
- Durchlassstrom / der Sicherung / bei 400 V / maximal zulässig: 11800 A
- Durchlassstrom / der Sicherung / bei 690 V / maximal zulässig: 11800 A
- Eignung zur Verwendung / Hauptschalter: ja
- Eignung zur Verwendung / Lasttrennschalter: ja
- Eignung zur Verwendung / NOT-AUS-Schalter: ja
- Eignung zur Verwendung / Sicherheitsschalter: ja
- Eignung zur Verwendung / Wartungs-/Reparaturschalter: ja
- Einbaulage: beliebig
- Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 440 V: 10000
- Elektrische Lebensdauer (Schaltspiele) / bei AC-23 A / bei 690 V: 6000
- Elektrische Lebensdauer (Schaltspiele) / bei DC-23 A / bei 440 V: 1500
- Mechanische Lebensdauer (Schaltspiele) / typisch: 15000
- Isolationsspannung (Ui): 1000 V
- Position / des Betätigungselements: vorne
- Position / des Schaltantriebs: am linken Ende
- Produkterweiterung / Hilfsschalter: ja
- Produkterweiterung / optional / Abschließbarkeit: ja
- Produkterweiterung / optional / Sicherungsüberwachung: ja
- Schutzart IP: IP00
- Schutzart IP / bei geschlossenem Schalter / mit Blende oder Kabelschuhabdeckung: IP00
- Stoßspannungsfestigkeit: 12 kV
- Umgebungstemperatur / während Betrieb / minimal: -25 °C
- Umgebungstemperatur / während Betrieb / maximal: 70 °C
- Verlustleistung / maximal: 44,4 W
- Verschmutzungsgrad: 3
- Art der anschließbaren Leiterquerschnitte / bei flexibler Stromschiene: 2x (0,8 x 9 mm²)
- Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / eindrähtig: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
- Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / feindrähtig / mit Aderendbearbeitung: 1x (6 ... 25 mm²) / 1x (AWG 12 ... 4)
- Art der anschließbaren Leiterquerschnitte / für Cu-Leiter / mehrdrähtig: 1x (6 ... 25 mm²) / 1x (AWG 14 ... 4)
- Art der anschließbaren Leiterquerschnitte / für Cu-Stromschiene: 1x (12 x 2 mm²)
- Ausführung
Lasttrennschalter mit Sicherungen 3KF
- Produkt-Art
Lasttrennschalter
- Sicherungsgröße
00
- Polzahl
3
- RoHS-konform
Ja

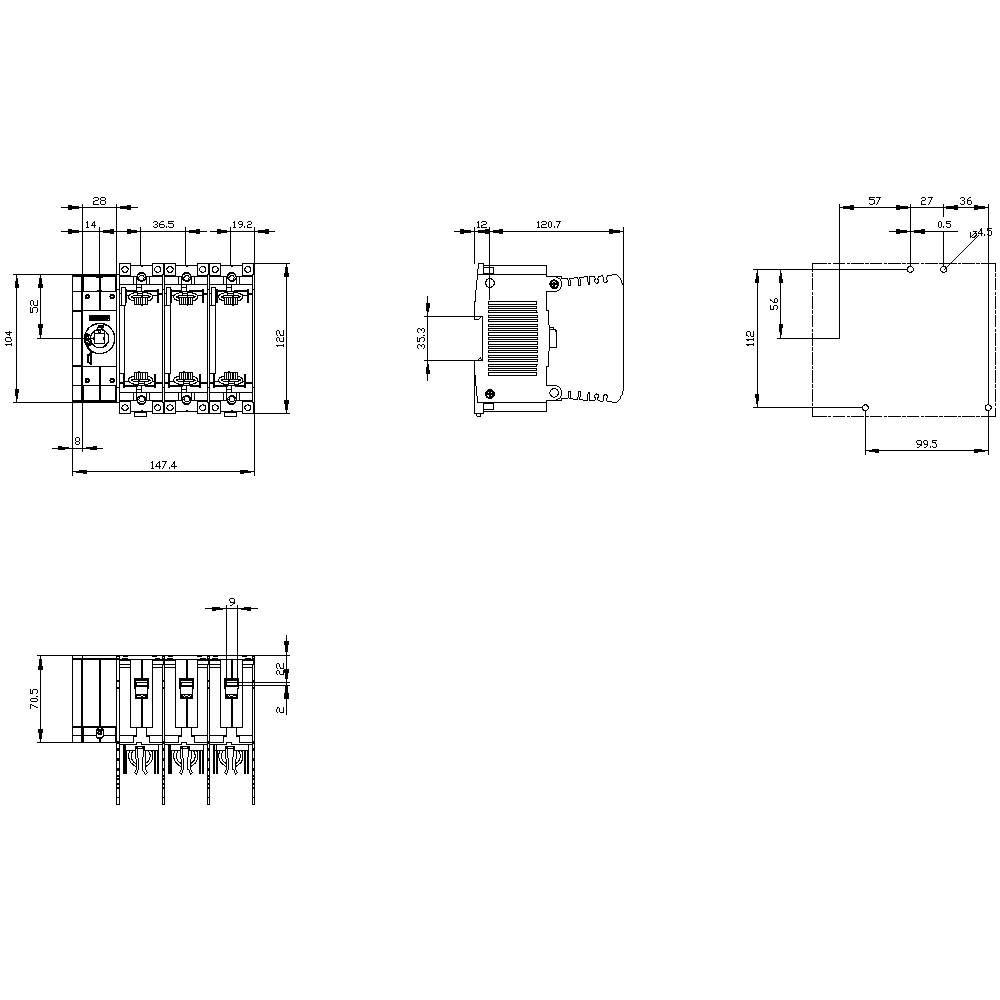

- Abm.
(B x H x T) 148.3 x 153 x 132.7 mm
- Inhalt
1 St.
- Nennstrom
80 A
- Nennstrom - gerundet
80 A
- Nennspannung
690 V/AC
- Breite
148.3 mm
- Höhe
153 mm
- Tiefe
132.7 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2864047 Siemens 3KF13080LB51 Lasttrennschalter Sicherungsgröße = 00 80 A 690 V/AC 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2864047 Siemens 3KF13080LB51 Lasttrennschalter Sicherungsgröße = 00 80 A 690 V/AC 1 St.
Beschreibung
Lasttrennschalter mit Sicherung 3KF SITOR, 80A, Baugr. 1, 3-polig, für NH-Sicherung Gr. 000 für Halbleiterschutz Frontantrieb links, Grundgerät ohne Handgriff, Rahmenklemme ohne Sicherungen
Lieferumfang
- Geliefert wird: Siemens Dig.Industr. Lasttrennschalter Sicherung 3KF 3KF1308-0LB51, Verpackungseinheit: 1 Stk., EAN: 4001869564739
Hinweise
- Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
