Schneider Electric LC1D50ABBE Leistungsschütz 3 Schließer 22 kW 1 St.

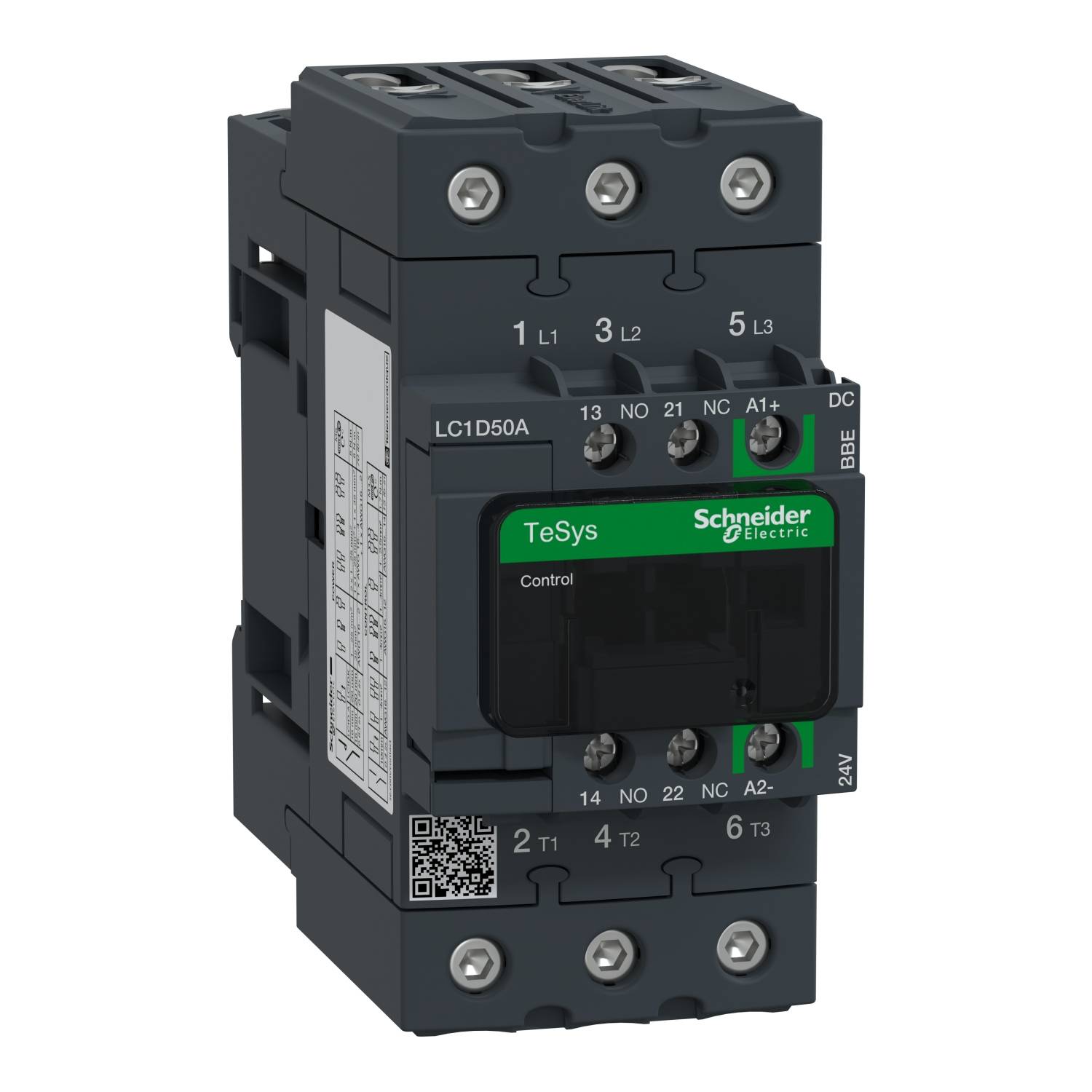

'Schneider Electric' TeSys-Schütz in grau mit grüner Beschriftung. Es hat mehrere Anschlussklemmen und ist für industrielle Anwendungen geeignet.

Produkt-Art

Leistungsschütz

Polzahl

3polig

Leistung

22 kW

Anschluss

Federklemme

Typ

LC1D50ABBE

Datenblatt (PDF)

Lieferung Mo., 5. Okt.

Anzahl

Stück

Gesamt (CHF 220.12 / Stück)

CHF 220.12

zzgl. MwSt.

Kostenfreier Versand

nur CHF 27.86

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Leistungsschütz LC1D 3p, +1S+1Ö, 22 kW, 50 A, 400 V AC3, Spule 17-30 V DC

Produkt-Art: Leistungsschütz

Typ: LC1D50ABBE

Polzahl: 3polig

Kontaktart: 3 Schließer

Steuerspannung (min.): 17 V/DC

Steuerspannung (max.): 30 V/DC

Steuerspannungs-Bereich: 17 - 30 V/DC

Schaltspannung (max.): 400 V/AC

Dauerstrom (max.): 50 A

: 22 kW

Anschluss: Federklemme

Breite: 55 mm

Höhe: 122 mm

Tiefe: 120 mm

Abm.: (B x H x T) 55 x 122 x 120 mm

Inhalt: 1 St.

: FALSE

: 22 kW

: 3

: 0

: 1

: 1

: 50 A

: 80 A

: Schraubanschluss

: DC

: 25 A

: 11 kW

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2925181 Schneider Electric LC1D50ABBE Leistungsschütz 3 Schließer 22 kW 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2925181 Schneider Electric LC1D50ABBE Leistungsschütz 3 Schließer 22 kW 1 St.

Information

Information 2925181 Schneider Electric LC1D50ABBE Leistungsschütz 3 Schließer 22 kW 1 St.

Beschreibung

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 50 A, Spule 17-30 V DC. Abmessung (BxHxT) 55x122x120 mm, Gewicht 0,997 kg. EverLink-Klemmen Innensechskant. Gemäß den lokalen Vorschriften zur elektrischen Verdrahtung ist ein isolierter Innensechskantschlüssel der Größe 4 zu verwenden (Bestell-Nr. LADALLEN4). Kategorie AC-1, AC-3. Spule- DC geringe Leistungsaufnahme, Integrierte bidirektionale Spitzenbegrenzung. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte.
