Schneider Electric LC1D12BL Leistungsschütz 3 Schließer 5.5 kW mit Überspannungsschutz 1 St.

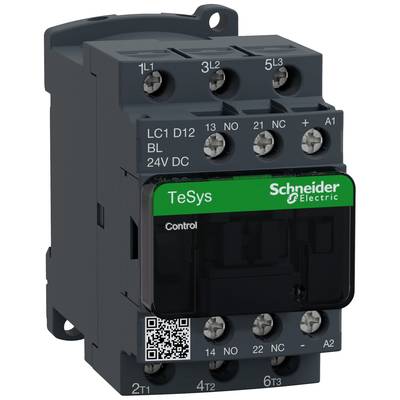

Schütz von Schneider Electric mit Beschriftung 'TeSys' und Spezifikationen: LC1 D12, BL, 24V DC. Enthält QR-Code und Kontrollfenster.

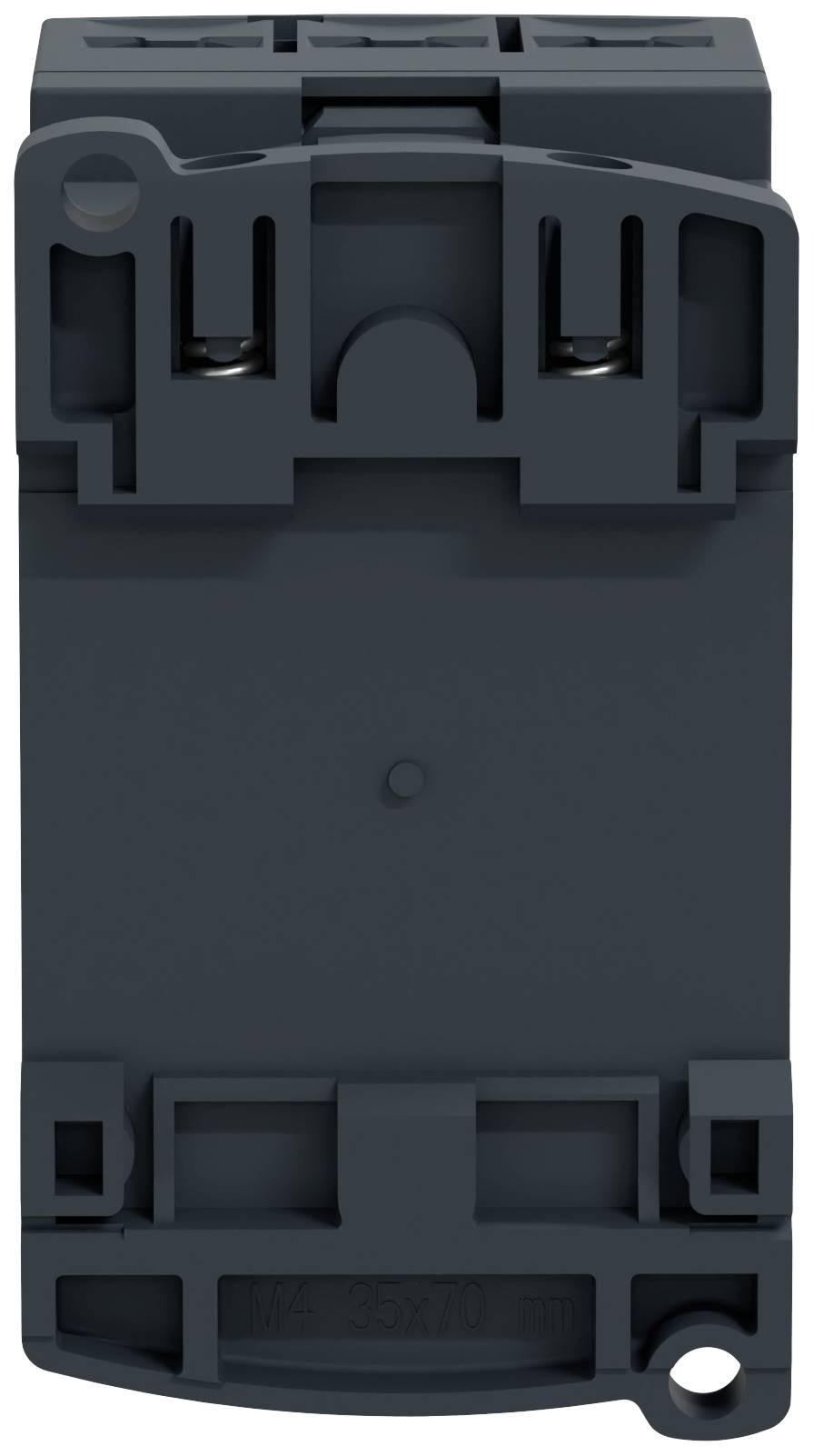

Ein schwarzer elektrischer Steckdoseneinsatz, rechteckig, zur Wandmontage geeignet, zeigt die Rückseite mit Schraubverbindungen.

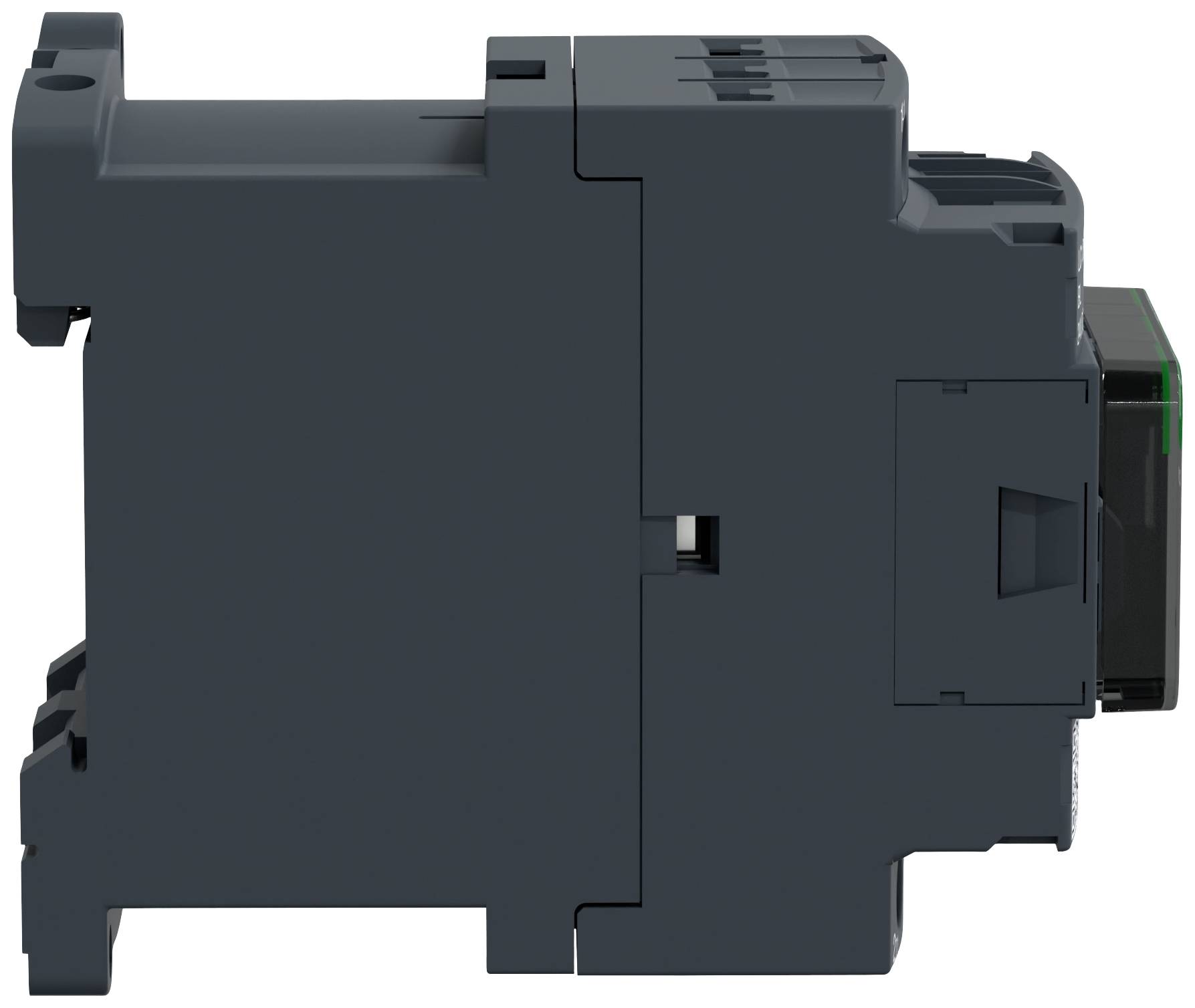

Schwarzes elektrisches Gerät, seitliche Ansicht, mit sichtbaren Konturen und Anschlüssen, möglicherweise ein Schaltschrankkomponente.

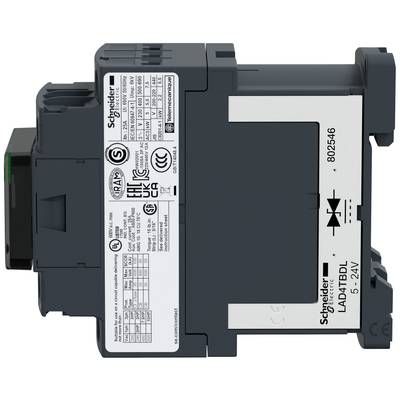

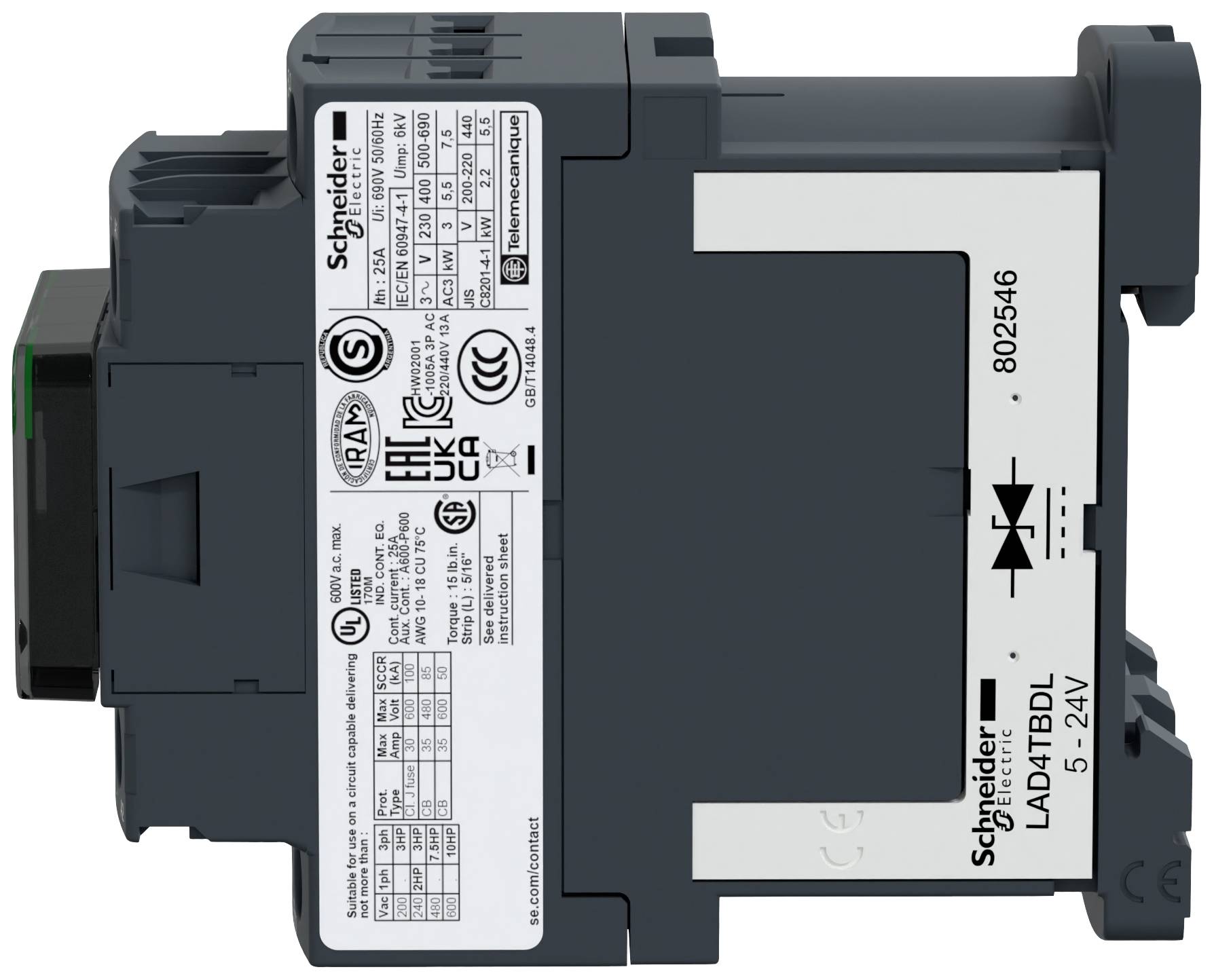

Ein elektrisches Bauteil von Schneider Electric mit technischen Spezifikationen und Prüfzeichen auf der Vorderseite.
1/4
Produkt-Art
Leistungsschütz
Polzahl
3polig
Leistung
5.5 kW
Anschluss
Schraubklemme
Typ
LC1D12BL
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mo., 23. Nov.
9 Stück
Anzahl
Gesamt (CHF 63.95 / Stück)
CHF 63.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 9 Stück verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Schneider Electric LC1D12BL Hilfskontakt

  • TeSys D Schütz, 3polig (3 Schließer)
  • Für Motorsteuerungsanwendungen bis 12 A/690 V AC-3/3e (5,5 kW bei 400 V)
  • 24-V-DC-Spule mit niedrigem Stromverbrauch und Überspannungsschutzmodul
  • integrierte Hilfskontakte mit 1 Schließer und 1 Öffner (Öffner-Spiegelzertifizierung)
  • Anschluss über Schraubklemmen
  • Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C

Technische Daten

  • Bemessungssteuerspeisespannung Us bei DC: 24 VSpannungsart zur Betätigung: DCAnzahl der Schließer als Hauptkontakte: 3Anschlussart Hauptstromkreis: SchraubanschlussBemessungsbetriebsstrom Ie bei AC-1, 400 V: 25 ABemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 ABemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kWBemessungsbetriebsstrom Ie bei AC-4, 400 V: 7,5 ABemessungsbetriebsleistung bei AC-4, 400 V: 3 kWAnzahl der Hilfskontakte als Schließer: 1Anzahl der Hilfskontakte als Öffner: 1Geeignet für Reiheneinbau: neinBreite: 45 mmHöhe: 77 mmTiefe: 95 mmVerpackungseinheit: 1 StückMaße (cm): 112 × 92 × 50Bruttogewicht: 0,529 kg, Nettogewicht: 0,529 kgECLASS 7: Leistungsschütz zum Schalten von Wechselstrom (27371003)
Produkt-Art

Leistungsschütz

Typ

LC1D12BL

Polzahl

3polig

Kontaktart

3 Schließer

Steuerspannung (max.)

24 V/DC

Steuerspannungs-Bereich

24 V/DC (max)

Schaltspannung (max.)

690 V/AC

Dauerstrom (max.)

25 A

5.5 kW

Besonderheiten

mit Überspannungsschutz

Anschluss

Schraubklemme

IP20

Max. Temperatur

60 °C

Breite

45 mm

Höhe

77 mm

Tiefe

95 mm

Abm.

(B x H x T) 45 x 77 x 95 mm

Inhalt

1 St.

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1978808 Schneider Electric LC1D12BL Leistungsschütz 3 Schließer 5.5 kW mit Überspannungsschutz 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1978808 Schneider Electric LC1D12BL Leistungsschütz 3 Schließer 5.5 kW mit Überspannungsschutz 1 St.

Beschreibung

TeSys D Schütz, 3polig (3 Schließer) für Motorsteuerungsanwendungen bis 12 A/690 V AC-3/3e (5,5 kW bei 400 V). Es bietet eine 24-V-DC-Spule mit niedrigem Stromverbrauch und Überspannungsschutzmodul, integrierte Hilfskontakte mit 1 Schließer und 1 Öffner (Öffner-Spiegelzertifizierung), Anschluss über Schraubklemmen. Für Betriebsraten bis 3600 Zyklen/Stunde und Umgebungen bis 60 °C bietet es eine hohe Zuverlässigkeit und Haltbarkeit.

Ausführung

  • Ausstattung: 24 V, DC

Lieferumfang

  • Geliefert wird: Schneider Electric Leistungsschütz 12A 24VDC LC1D12BL, Verpackungseinheit: 1 Stk., EAN: 3389110361469

Hinweise

  • Achtung!
    Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
