Name: Phoenix Contact Buchsengehäuse-Kabel MSTBC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1809501 50 St.
Brand: Phoenix Contact
SKU: 566636
Availability: BackOrder

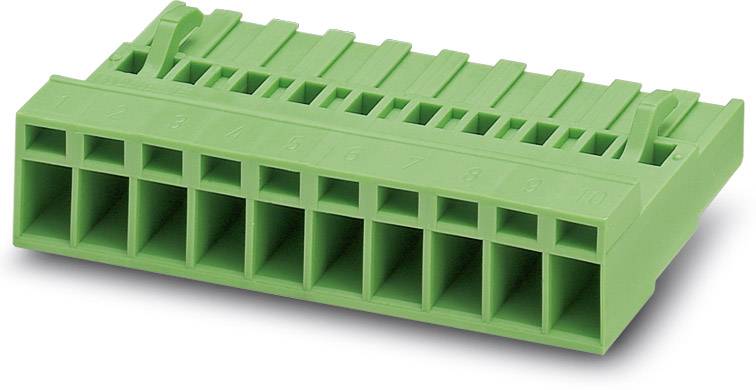

Grüner Steckverbinder mit zehn Steckplätzen in zwei Reihen, nummeriert von 1 bis 10.

Abbildung ähnlich

Produkt-Art

Buchsengehäuse-Kabel

Bauform

Buchse, gerade

Anzahl Reihen

Serie

MSTBC

5.08 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 4. Dez.

75 Set(s)

Anzahl (Packungsgröße 50 St.)

Set(s)

Gesamt (CHF 0.42 / Stück)

CHF 20.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

MSTBC 2,5/ 2-STZ-5,08 - Leiterplattensteckverbinder

Inhalt: 50 St.
Anzahl Reihen: 1
Polzahl Gesamt: 2

Technische Daten

Produkt-Art: Buchsengehäuse-Kabel

Bauform: Buchse, gerade

Anzahl Reihen: 1

Steckverbindersystem: wire-to-board

Serie: MSTBC

Besonderheiten: mit Schraubverriegelung

RM: 5.08 mm

Polzahl je Reihe: 2

Polzahl Gesamt: 2

Breite: 25.00 mm

Nennstrom: 12 A

Nennstrom - gerundet: 12 A

Inhalt: 50 St.

AWG max.: 14

AWG min.: 20

Abm.: (L x B x H) 10.12 x 25.00 x 10.50 mm

Anschluss: Crimpen

Herst.-Teilenr.: 1809501

Herstellerfarbe: Grün

Industrieverpackung: Ja

Kontaktoberfläche Steckseite: verzinnt

Nennspannung: 320 V

Höhe: 10.50 mm

Länge: 10.12 mm

Typ: MSTBC 2,5/ 2-STZ-5,08

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 566636 Phoenix Contact Buchsengehäuse-Kabel MSTBC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1809501 50 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 566636 Phoenix Contact Buchsengehäuse-Kabel MSTBC Polzahl Gesamt 2 Rastermaß: 5.08 mm 1809501 50 St.

Beschreibung

Phoenix Contact Steckerteil MSTBC 2,5/2-STZ-5,0

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:Phoenix ContactBezeichnung:Steckerteil 12A,320V,2pol.Typ:MSTBC 2,5/2-STZ-5,0Verbindungsart:sonstigeKontaktausführung:BuchsePolzahl:2Anzahl der Steckkontaktreihen:1Rastermaß der Kontakte:5,08 mmRastermaß der Anschlüsse:5,08 mmWinkel Kontakt/Leiteranschluss:sonstigeBemessungsstrom In:12 ABemessungsspannung:320 VBemessungsstoßspannung:4 kVÜberspannungskategorie:IIIVerschmutzungsgrad:2Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,5..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,5..2,5 mm²Ausführung des elektrischen Anschlusses:CrimpanschlussAnschließbare Kabeltype:RundkabelWerkstoff der Kontaktbeschichtung:ZinnWerkstoff des Kontaktes:KupferWerkstoff des Isolierkörpers:Polyamid (PA)Werkstoff des Gehäuses:sonstigeBeschichtung Gehäuse:sonstigeGehäusefarbe:grünBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Mit Schutzleiter:neinBetriebstemperatur:-40..100 °C
Phoenix Contact Steckerteil MSTBC 2,5/2-STZ-5,0: weitere Details
Leiterplattenstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktart: Buchse, Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: MSTBC 2,5/..-STZ, Rastermaß: 5,08 mm, Anschlussart: Crimpanschluss, Anschlussrichtung Leiter/Platine: 0 °, Rasthaken: - Rasthaken, Stecksystem: COMBICON MSTB 2,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: verpackt im Karton, Zugehörige Crimp-Buchsenkontakte mit Angaben zu Strom [A] und Leiterquerschnittsbereich [mm²] : 10A/MSTBC-MT 0,5-1,0 (3190564)
10A/MSTBC-MT 0,5-1,0 BA (3190645)
12A/MSTBC-MT 1,5-2,5 (3190551)
12A/MSTBC-MT 1,5-2,5 BA (3190658). BA = Bandkontakte EAN: 4017918047641

Geliefert wird: Phoenix Contact Steckerteil 12A,320V,2pol. MSTBC 2,5/2-STZ-5,0, Verpackungseinheit: 50 Stk., EAN: 4017918047641
