Phoenix Contact 3247975 Bolzenanschlussklemme 22 mm Bolzenanschluss Schwarz, Gelb 5 St. Piece

Spielzeugroboter aus gelben und schwarzen Blöcken gebaut, erinnert an einen Hund.

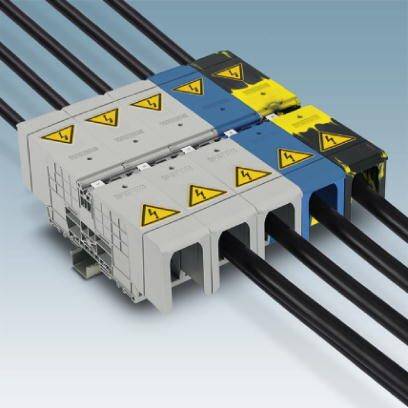

Mehrere Stromanschlüsse mit Sicherheitswarnsymbolen für Hochspannung sind miteinander verbunden und zeigen verschiedene Kabelstärken.

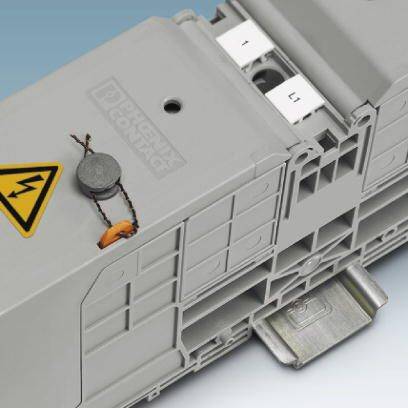

Ein grauer elektrischer Schalter mit einem Warnsymbol für Hochspannung ist an einer Metallhalterung befestigt.
Eine horizontale Linie verbindet zwei Kreise an den Enden.

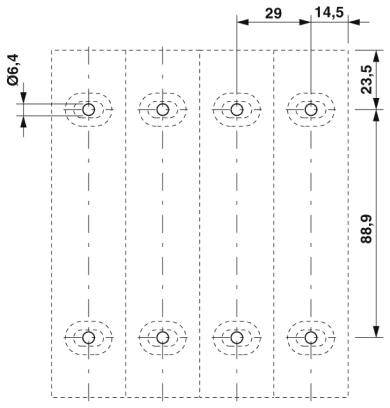

'Technische Zeichnung einer Lochblechplatte mit 6 Bohrungen. Maße: Gesamthöhe 88,9 mm, Breite 23,5 mm, Lochdurchmesser 6,4 mm, Lochabstand 29 mm und 14,5 mm.'
1/5
Abbildung ähnlich
Verpackungsart
Piece
Produkt-Art
Bolzenanschlussklemme
Anschluss
Bolzenanschluss
Querschnitt flexibel (max.)
70 mm²
Querschnitt starr (max.)
70 mm²
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 27. Nov.
21 Set(s)
Anzahl (Packungsgröße 5 St.)
Gesamt (CHF 16.79 / Stück)
CHF 97.95
-14 %
CHF 83.95
steuerfreie IGL inkl. MwSt.
zzgl. CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

  • Anzahl der Anschlüsse: 2
  • Potenziale: 1
  • Nennquerschnitt: 70 mm²
  • Bemessungsstoßspannung: 8 kV
  • Überspannungskategorie: III
  • Isolierstoffgruppe: I
  • Belastungsstrom maximal: 192 A (bei 70 mm² Leiterquerschnitt, der maximale Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
  • Offene Seitenwand: Nein
  • Prüfspezifikation Berührschutz: DIN EN 50274 (VDE 0660-514):2002-11
  • Handrückensicherheit: gewährleistet
  • Fingersicherheit: gewährleistet
  • Sollwert: 10 N
  • Kurzzeitstrom: 8,4 kA
  • Schraubengewinde: M8
  • Anzugsdrehmoment max.: 12 Nm
  • Querschnitt Kabelschuhanschluss max.: 70 mm²
  • Kabelschuhbreite max.: 22 mm
  • Rastermaß: 29 mm
Verpackungsart

Piece

Produkt-Art

Bolzenanschlussklemme

Anschluss

Bolzenanschluss

Querschnitt flexibel (min.)

6 mm²

Querschnitt flexibel (max.)

70 mm²

Querschnitt starr (min.)

6 mm²

Querschnitt starr (max.)

70 mm²

AWG min.

8

Klemmenbreite

22 mm

Anzahl Reihen

1

Polzahl

1

Herstellerfarbe

Schwarz

Gelb

Nennstrom

192 A

Nennstrom - gerundet

192 A

Nennspannung

1500 V

Herst.-Teilenr.

3247975

Inhalt

5 St.

Typ

RBO 8-FE-HC

Abm.

(L x B x H) 184 x 29 x 66 mm

Breite

29 mm

Höhe

66 mm

Länge

184 mm

Bem.-Stoßspg.

8 kV

Verschmutzungsgrad

3

Brennbarkeitsklasse

V0

Farbe Anschlusselement

Schwarz

Isolationsmaterial

PA

Isolierstoffklasse

I

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2226014 Phoenix Contact 3247975 Bolzenanschlussklemme 22 mm Bolzenanschluss Schwarz, Gelb 5 St. Piece

Datenblatt 2226014 Phoenix Contact 3247975 Bolzenanschlussklemme 22 mm Bolzenanschluss Schwarz, Gelb 5 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2226014 Phoenix Contact 3247975 Bolzenanschlussklemme 22 mm Bolzenanschluss Schwarz, Gelb 5 St. Piece

Beschreibung

Geprüft für Bahnanwendungen.

Lieferumfang

  • Geliefert wird: Phoenix Contact Bolzenanschlussklemme 6qmm-70qmm RBO 8-FE-HC, Verpackungseinheit: 5 Stk., EAN: 4046356725095
