Name: Phoenix Contact 3214082 Potenzialsammelklemme Schrauben Schwarz, Gelb 20 St. Piece
Brand: Phoenix Contact
SKU: 2225936
Availability: BackOrder

Ein gelb-schwarzes Klemmengehäuse, wahrscheinlich ein industrieller Steckverbinder, auf einem weißen Hintergrund.

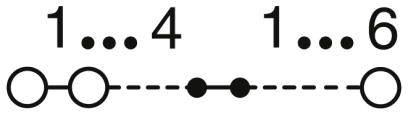

Chemisches Strukturdiagramm mit zwei Kreisen und dazwischen gefüllten und leeren Kreisen. Oben steht '1...4 1...6'.

1/2

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Potenzialsammelklemme

Anschluss

Schrauben

Querschnitt flexibel (max.)

50 mm²

Querschnitt starr (max.)

50 mm²

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Di., 24. Nov.

49 Set(s)

Anzahl (Packungsgröße 20 St.)

Set(s)

Gesamt (CHF 19.60 / Stück)

CHF 425.95

-8 %

CHF 391.95

inkl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Anzahl der Anschlüsse: 11
Überspannungskategorie: III
Isolierstoffgruppe: I
Belastungsstrom maximal: 105 A (Der max. Belastungsstrom darf durch den Summenstrom aller angeschlossenen Leiter nicht überschritten werden.)
Offene Seitenwand: Nein
Prüfspezifikation Berührschutz: DIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheit: gewährleistet
Fingersicherheit: gewährleistet
Sollwert: 10 N
Kurzzeitstrom: 3 kA
Schraubengewinde: M6
Anzugsdrehmoment max.: 3,7 Nm

Verpackungsart: Piece

Produkt-Art: Potenzialsammelklemme

Besonderheiten: Feldkonfektion (werkzeuglos)

Anschluss: Schrauben

Querschnitt flexibel (min.): 1.5 mm²

Querschnitt flexibel (max.): 50 mm²

Querschnitt starr (min.): 1.5 mm²

Querschnitt starr (max.): 50 mm²

AWG min.: 16

Anzahl Reihen: 1

Polzahl: 11

Herstellerfarbe: Schwarz
Gelb

Nennstrom: 105 A

Nennstrom - gerundet: 105 A

Nennspannung: 1000 V

Abisolierlänge (max.): 18 mm

Herst.-Teilenr.: 3214082

Inhalt: 20 St.

Typ: PTU 35/4X6/6X2,5-FE

Abm.: (L x B) 110.4 mm x 16.3 mm

Breite: 16.3 mm

Länge: 110.4 mm

Verschmutzungsgrad: 2

Brennbarkeitsklasse: V0

Farbe Anschlusselement: Schwarz

Isolationsmaterial: PA

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2225936 Phoenix Contact 3214082 Potenzialsammelklemme Schrauben Schwarz, Gelb 20 St. Piece

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2225936 Phoenix Contact 3214082 Potenzialsammelklemme Schrauben Schwarz, Gelb 20 St. Piece

Beschreibung

Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung.
