Name: Phoenix Contact 1438169 1 St.
Brand: Phoenix Contact
SKU: 3584682
Availability: SoldOut

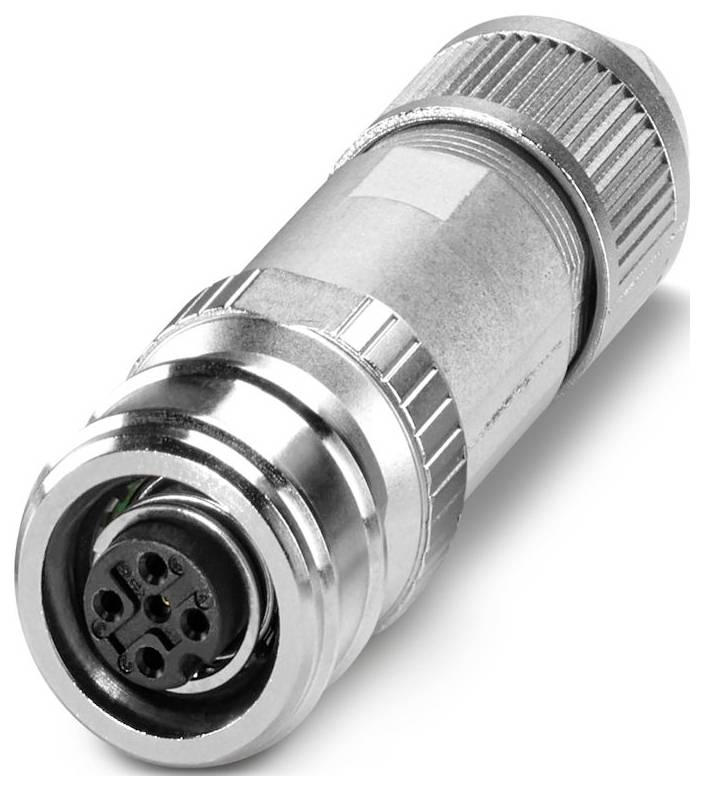

Ein Nahaufnahmebild eines metallischen Sieben-Pol-Steckers mit zylindrischer Form und Gewindelende, das für elektrische Verbindungen verwendet wird.

Abbildung ähnlich

Anschluss

Push-Lock-Federanschluss

Ausführung

Universal. 4-polig. geschirmt. Buchse gerade M12 Push-Pull. Kodierung: A

Herst.-Teilenr.

1438169

Inhalt

1 St.

Klemmbereich-Ø

4 ... 8 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Nicht verfügbar

Gesamt (CHF 24.95 / Stück)

CHF 24.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

Steckverbinder

sonstige, 4, 4..8 mm, 4 A, -40..85 °C, 48 V, II, 3, 0,14..0,75 mm², V0, Mit Schutzleiter: nein, Geschirmt: ja, Mit Statusanzeige: nein

Technische Daten

Anschließbarer Leiterquerschnitt eindrähtig: 0.14-0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse: 0.14-0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0.14-0.75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig: 0.14-0.75 mm²
Anzahl der Datenkontakte: 0
Anzahl der Leistungskontakte: 0
Anzahl der Steuerkontakte: 4
Art der Verriegelung: sonstige
Ausführung des elektrischen Anschlusses: sonstige
Ausführung des Gehäuses: gerade
Bemessungsstrom In: 4 A
Beschichtung Gehäuse: sonstige
Brennbarkeitsklasse des Isolierstoffs nach UL94: V0
Kontaktausführung: sonstige
Min. Anzahl der Steckzyklen: 100
Mit Schutzleiter: nein
Mit Statusanzeige: nein
Umgebungstemperatur: -40-85 °C
Verschmutzungsgrad: 3
Werkstoff der Kontaktbeschichtung: Nickel
Werkstoff des Gehäuses: sonstige
Werkstoff des Gewinderings: sonstige
Überspannungskategorie: II

Anschluss: Push-Lock-Federanschluss

Ausführung: Universal. 4-polig. geschirmt. Buchse gerade M12 Push-Pull. Kodierung: A

Herst.-Teilenr.: 1438169

Inhalt: 1 St.

Klemmbereich-Ø: 4 ... 8 mm

Material: Zinkdruckguss

Material (Details): Zinkdruckguss. vernickelt

Pole: 4

Polzahl: 4

Typ: SACC-P12FS-4PL-CM SH

Querschnitt flexibel (max.): 0.75 mm²

Querschnitt starr (max.): 0.75 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

Bemessungsspannung: 48 V

Geschirmt: Ja

Max. Temperatur: 85 °C

Min. Temperatur: -40 °C

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3584682 Phoenix Contact 1438169 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3584682 Phoenix Contact 1438169 1 St.

Beschreibung

Steckverbinder, Universal, 4-polig, geschirmt, Buchse gerade M12 Push-Pull, Kodierung: A, Push-Lock-Federanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Leitungsaußendurchmesser 4 mm ... 8 mm

Ausführung

Ausstattung: -40..85 °C, 48 V, II, 0,14..0,75 mm², V0, nein

Lieferumfang

Geliefert wird: Phoenix Contact Steckverbinder SACC-P12FS-4PL-CM SH, Verpackungseinheit: 1 Stk., EAN: 4063151815332

Beschreibung

Steckverbinder, Universal, 4-polig, geschirmt, Buchse gerade M12 Push-Pull, Kodierung: A, Push-Lock-Federanschluss, Rändelmaterial: Zinkdruckguss, vernickelt, Leitungsaußendurchmesser 4 mm ... 8 mm
