PCE Instruments Trennsignalwandler PCE-SCI-P Strom |Spannung |Temperatur |> 100 Kombinationen / analoge Eingangssignale

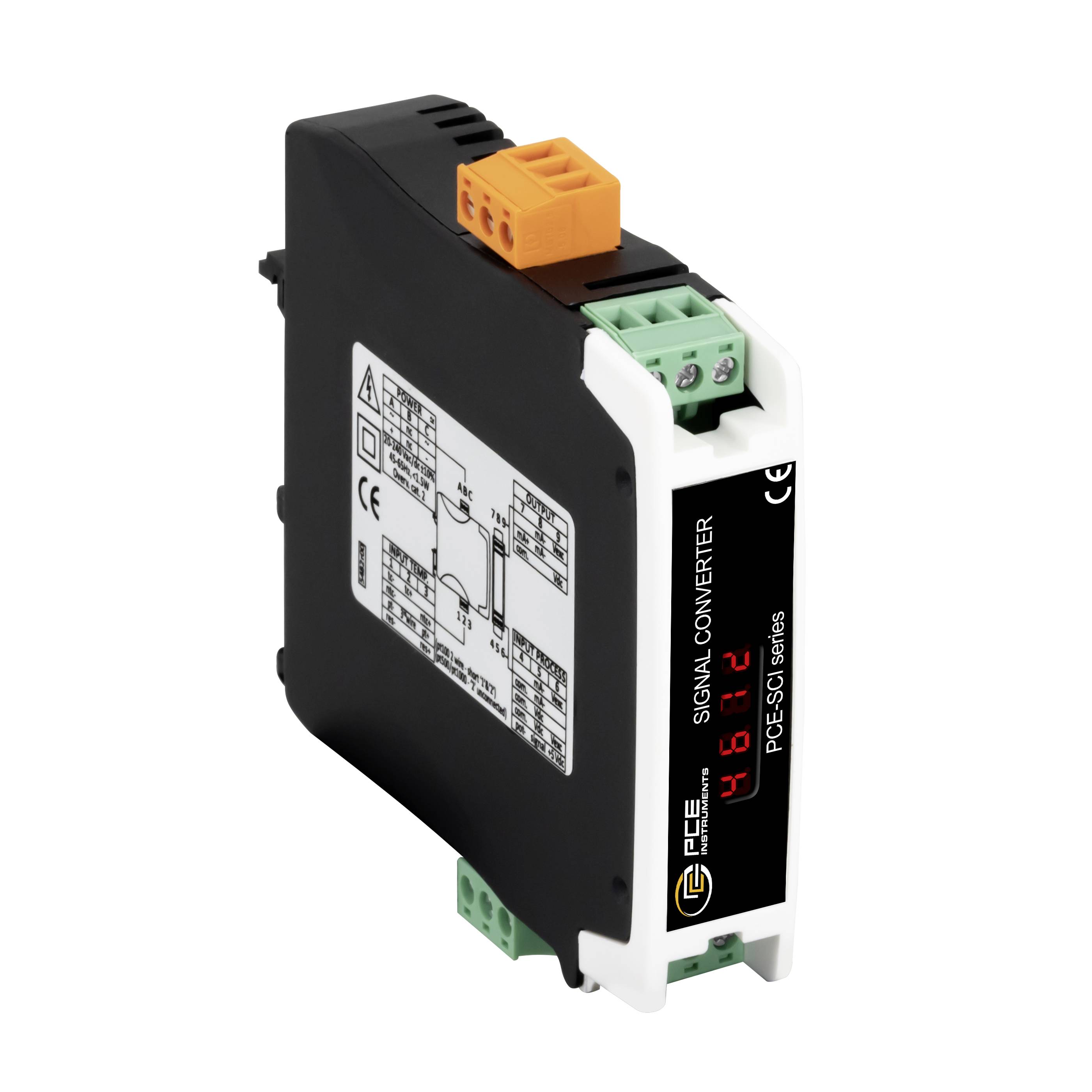

Industrielles Signalwandlermodul mit orangefarbigen und grünen Anschllussklemmen und einem digitalen Display auf einem schwarzweißen Gehäuse.

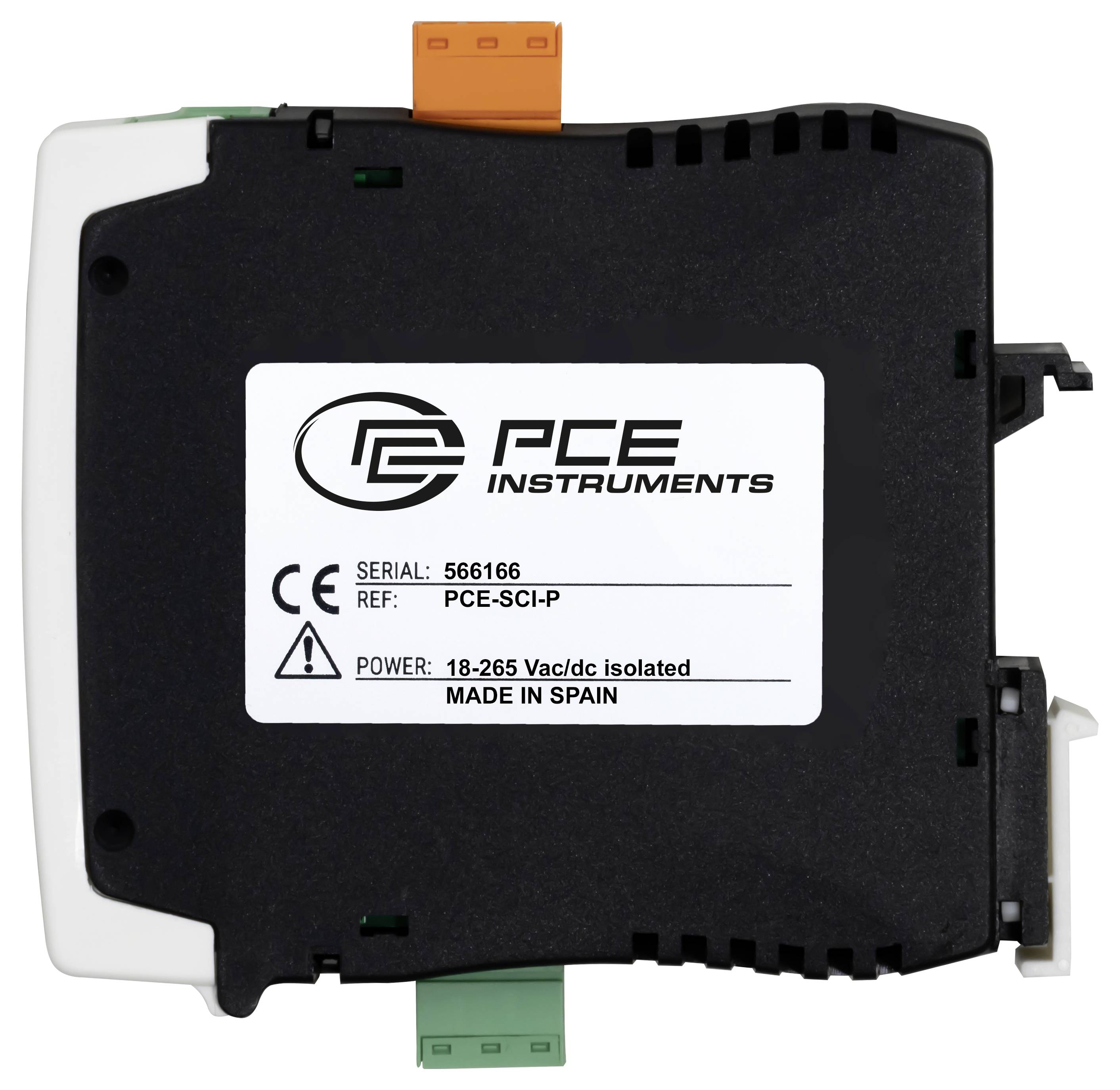

Schwarzes PCE Instruments Modul mit weißem Etikett, das die Seriennummer 566166 zeigt, ref PCE-SCI-P, Stromversorgung 18-265 Vac/dc isoliert, hergestellt in Spanien

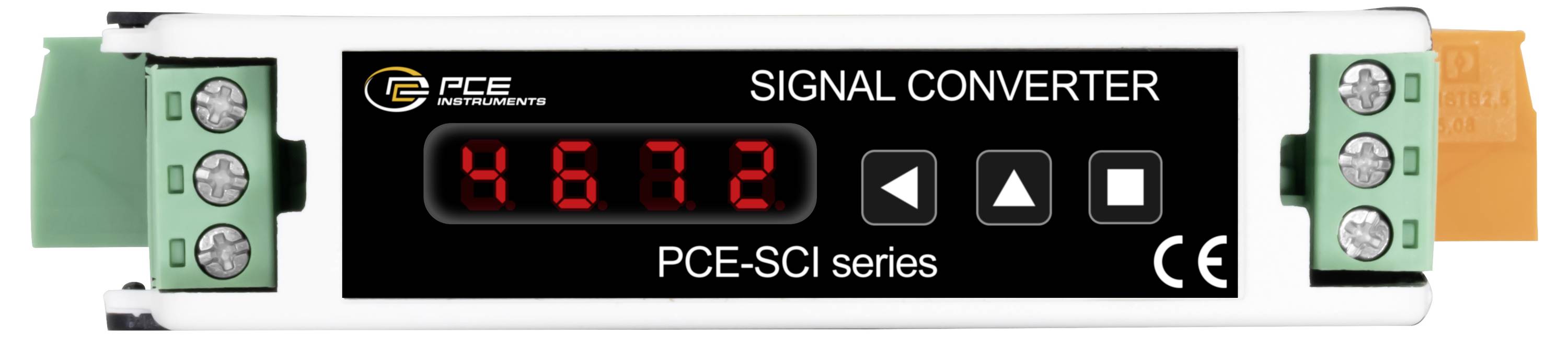

Frontansicht eines PCE-SCI-Signalwandlers mit rotem LED-Display, das 48,72 anzeigt, und drei Bedienungstasten, montiert mit grünen Anschlussblöcken an beiden Enden.

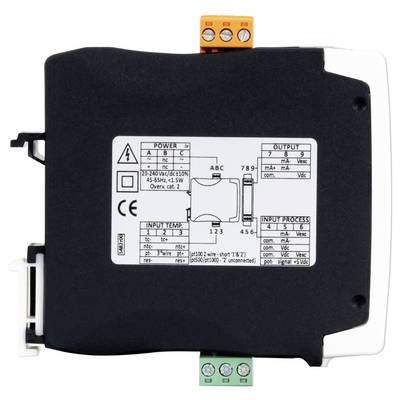

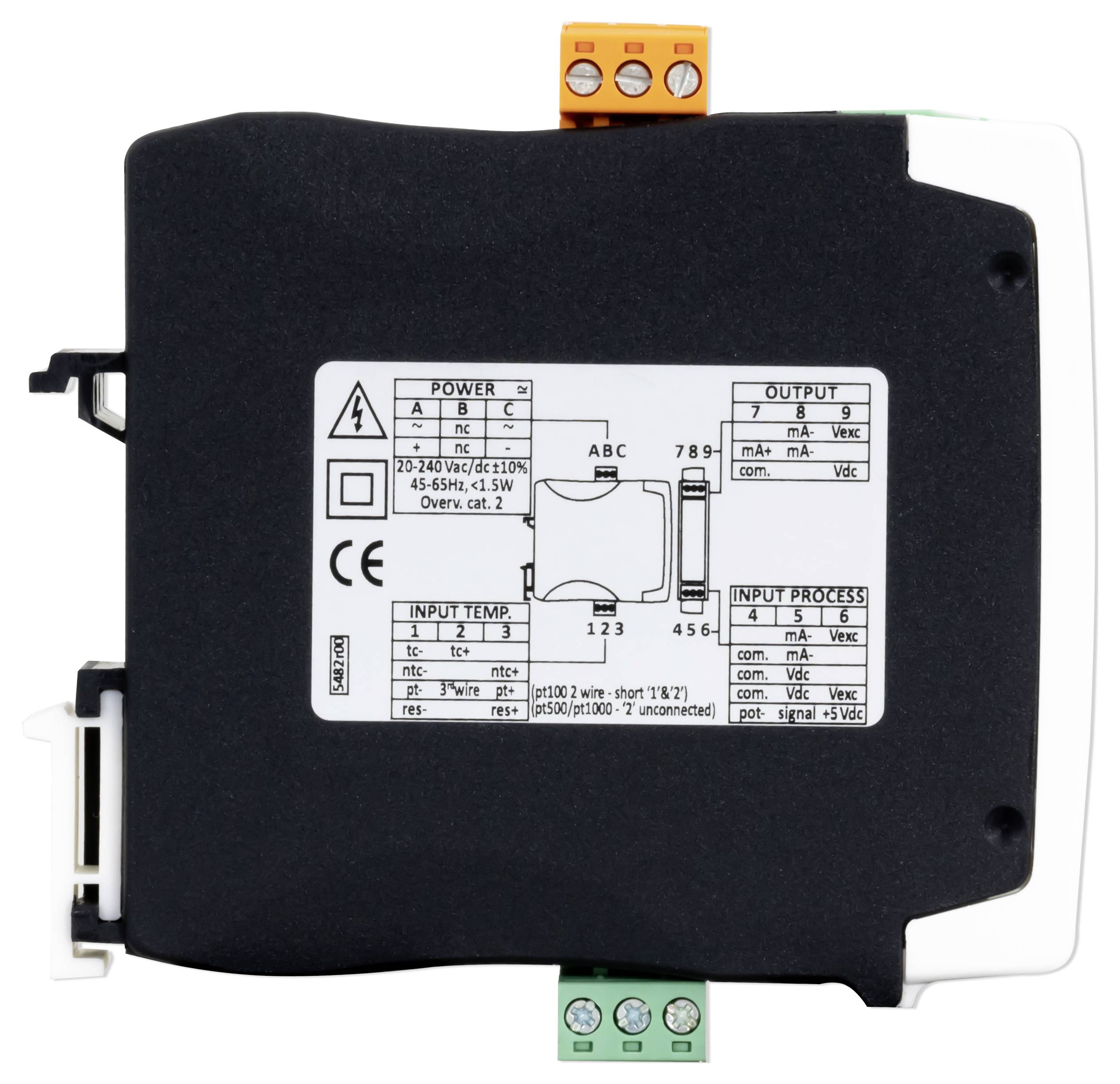

Schwarzes Industriesteuermodul mit gekennzeichneten Stromversorgungs-, Eingangs- und Ausgangsklemmenverbindungen auf weißem Hintergrund.

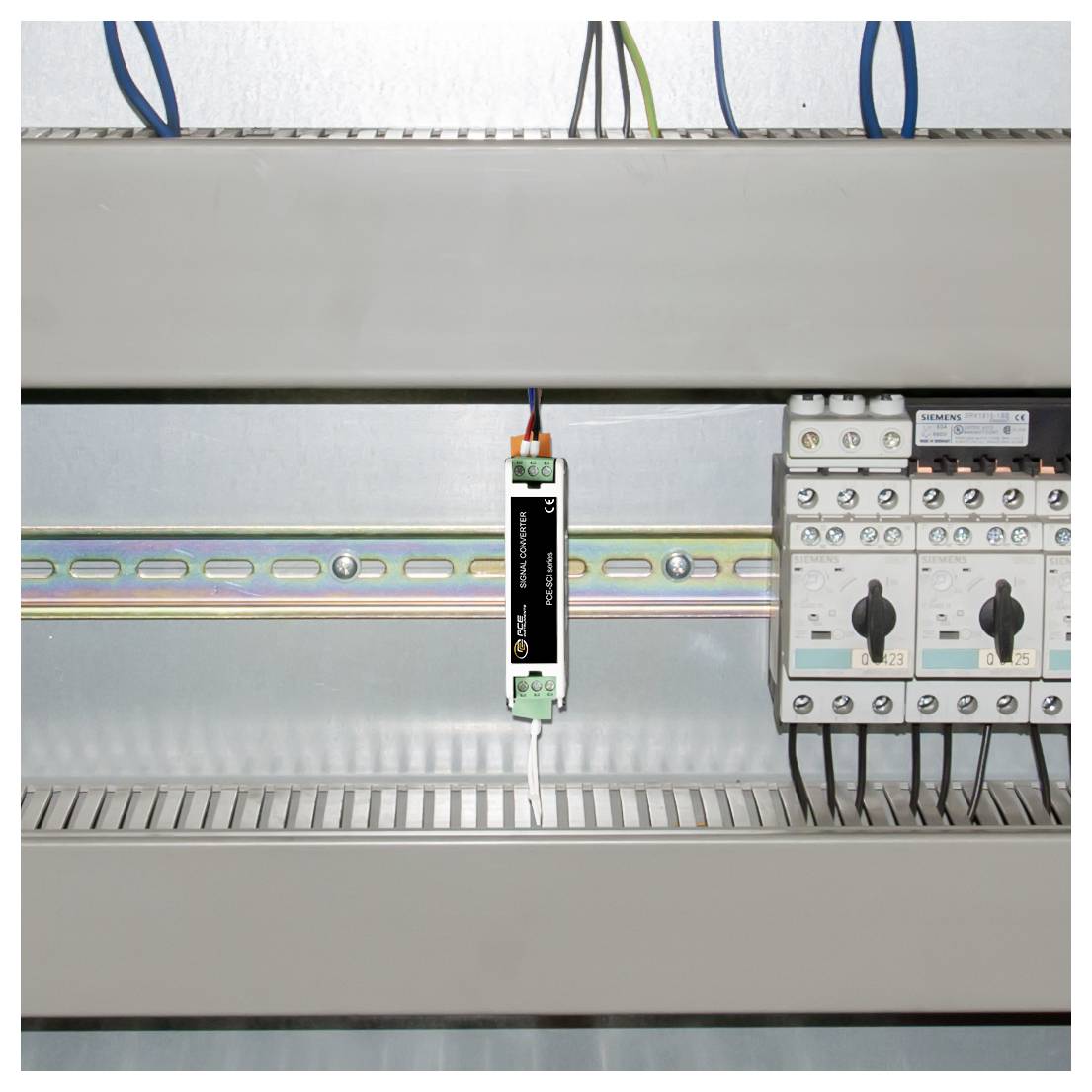

Elektrisches Schaltschrank mit DIN-Schienen-Komponenten, einschließlich eines zentralen Relaismoduls und Schutzschalter auf der rechten Seite.

1/5

Produkt-Art

Trennwandler

Eingangssignal max. (Strom)

20 mA

Eingangssignal max. (Spannung)

15 V

Typ

PCE-SCI-P

Abm.

(L x B x H) 106 x 108 x 22.5 mm

Datenblatt (PDF)

Lieferung Mo., 19. Okt.

2 Stück

Anzahl

Stück

Gesamt (CHF 184.97 / Stück)

CHF 184.97

zzgl. MwSt.

nur CHF 18.57

Nur noch 2 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Highlights & Details

PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-SCI-P

Trennsignalwandler Strom - Spannung - Temperatur
Trennsignalwandler mit über 100 einstellbaren Kombinationen
analoge Eingangssignale (0 ... 10 V, 4 ... 20 mA, Pt100, Thermoelemente) in galvanisch getrennte, analoge Normsignale
frei skalierbar
in weniger als 5 min. in Betrieb
wandelt analogen Eingangsbereich
komplett galvanische Trennung
Spannungsversorgung 18 ... 265 V AC/DC

Technische Daten

Allgemeine technische Daten
Eingänge 4 ... 20 mA, 0 ... 10 VDC, Pt100 3-Draht, Pt100 2-Draht, Pt500, Pt1000, Thermoelement J, Thermoelement K, Thermoelement T, Thermoelement E, Thermoelement S, Thermoelement R, Thermoelement N, Thermoelement C, Thermoelement B, 0 ... 1 MΩ, 0 ... 1 kΩ, 0 ... 100 kΩ, 0 ... 10 kΩ, pot. nominal 250 Ω ... 15 kΩ, NTC 44004, NTC 44005, NTC 44006, NTC 44007, NTC 44008, NTC 44030, NTC 44031, NTC 44032, NTC 44033, NTC 44034, NTC 10K, 3500
Ausgänge 4 ... 20 mA, 0 ... 10 VDC
Display Typ 7 Segment, 2 Digits
Sicherheitsstandard CAT II / 300V
Montage 35 mm Hutschienenmontage
Isolierung 3000 Veff für 60 s (Eingang, Ausgang, Versorgung)
Menüsprache Englisch (US)
Schutzklasse (Gerät) IP30
Spannungsversorgung 24 ... 240 V DC ±10%, 45 ... 65 Hz, isoliert
Gewicht 130 g
Abmessungen (L x B x H) 110 x 22 x 118 mm
Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r.F
Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r.F

Typ: PCE-SCI-P

Produkt-Art: Trennwandler

Eingangssignal max. (Strom): 20 mA

Eingangssignal max. (Spannung): 15 V

Abm.: (L x B x H) 106 x 108 x 22.5 mm

Anschluss: Klemmleiste
Schraubklemme
Klemme
Steckverbinder

Ausgangssignal (Spannung): 0-10

Betriebsspannungsbereich: 18 - 265 V

Betriebsspannung max.: 265 V

Betriebsspannung min.: 18 V DC/AC

Bürde: 10

Eingangssignal (Spannung): 10

Inhalt: 1 St.

Konfiguration: Potentiometer

Breite: 108 mm

Höhe: 22.5 mm

Länge: 106 mm

RoHS-konform: Ja

Sensorart: PT100
PT500
PT1000

Stromaufnahme: 3 W

Max. Umgebungstemperatur: 70 °C

Min. Umgebungstemperatur: -20 °C

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.25 mm²

Querschnitt starr (min.): 1 mm²

Dokumente & Downloads

Datenblatt

Datenblatt 3192943 PCE Instruments Trennsignalwandler PCE-SCI-P Strom |Spannung |Temperatur |> 100 Kombinationen / analoge Eingangssignale

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3192943 PCE Instruments Trennsignalwandler PCE-SCI-P Strom |Spannung |Temperatur |> 100 Kombinationen / analoge Eingangssignale

Beschreibung

Der Trennsignalwandler wandelt ein analoges Eingangssignal in ein entsprechendes analoges Ausgangssignal. Dabei sind die Ein- und Ausgangssignale vom Trennsignalwandler vollkommen galvanisch getrennt. Die Einstellung des Eingangs- und Ausgangsbereichs erfolgt über zwei Taster. Die Art der Einstellung wird auf einem internen LED Display angezeigt.

Über 100 verschiedene Kombinationen von Ein- und Ausgang, sowie die freie Skalierung innerhalb der eingestellten Bereiche, machen diesen Trennsignalwandler zu einem universell einsetzbaren Gerät und ersparen eine teure und aufwendige Lagerhaltung unterschiedlicher Typen. Da Ein- und Ausgangsbereich auch identisch eingestellt werden können, kann der Signalwandler auch zur galvanischen Entkopplung verwendet werden. Der Trennsignalwandler wird einfach auf eine C- oder Hutschiene geschnappt. Betrieben werden kann der Trennsignalwandler mit einer Spannung zwischen 18 ... 265 V AC/DC.
