PCE Instruments PCE-TC 5N Wärmebildkamera -40 bis 80 °C 240 x 320 Pixel inkl. Infrarot-Thermometer
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 251.15 / Stück)
CHF 251.15
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PCE Instruments Wärmebildkamera PCE-TC 5N |-20 … 1000 °C |Auflösung 0,1 °C |32 x 32 Pixel |Bildwiederholungsrate 9 Hz
- Temperaturmessbereich: -20 °C ... +1000 °C
- Infrarotdetektor-Auflösung: 32 × 32 Pixel
- Integrierte Kamera für sichtbares Licht (300000 Pixel)
- Einstellbarer Emissionsgrad: 0,01 ... 1
- 3 verschiedene Farbpaletten
- einstellbare Alarmgrenzen
- IR/VIS-Bildfusion
- Interner Speicher 8 MB, Micro-SD-Erweiterung bis 32 GB
- 2 Zoll TFT-Farbdisplay
- Bildfrequenz: 9 Hz
Technische Daten
- Temperatur Infrarot
- Messbereich -20 ... +1000 °C
- Auflösung 0,1 °C
- Genauigkeit +/-3 °C oder +/-3 % v.Mw. (größerer Wert gilt), @ 15 ... 40 °C Umgebungstemperatur
- Allgemeine technische Daten
- Auflösung Infrarotdetektor: 32 x 32 Pixel (1024 Bildpunkte)
- Display Typ TFT-LCD-Display
- Displaygröße 2 Zoll
- Displayauflösung 240 x 320 Pixel
- Speichermedium Interner Speicher
- Speicherkapazität 8 MB
- Speicherkapazität (Zusatzinformation) Speichererweiterung Micro-SD bis 32 GB
- Kameraauflösung 300000 Pixel (VIS)
- Automatische Abschaltung von ... bis 5 ... 30 min.
- Alarm akustisch
- Alarmmodi oberer Wert,unterer Wert
- Emissionsgrad von/bis 0.01 ... 1
- Wellenlängenbereich 8 ... 14 µm
- Sichtfeld (FOV) 33 °
- Farbpalette Regenbogen, Eisenrot, Grau
- Bild / Videoformat bmp
- Thermische Empfindlichkeit 200 mK
- Alarm Einstellungen -20 ... 1000 °C
- Bildfrequenz 9 Hz
- Menüsprache Englisch (US), Englisch (GB), Chinesisch
- Schutzklasse (Gerät) IP20
- Spannungsversorgung 5 V DC
- Akku/Batterie 1 x 3,7 V intern , Lithium
- Kapazität 1000 mAh
- Leistung 3,7 Wh
- Betriebsbedingungen -10 ... 40 °C , 0 ... 85 % r. F.
- Lagerbedingungen -20 ... 75 °C , 0 ... 85 % r. F.
- Abmessungen ( L x B x H ) 187 x 53 x 56 mm
- Gewicht 167 g
- Typ
PCE-TC 5N
- Produkt-Art
Wärmebildkamera
- Bolometermatrix
240 x 320 Pixel

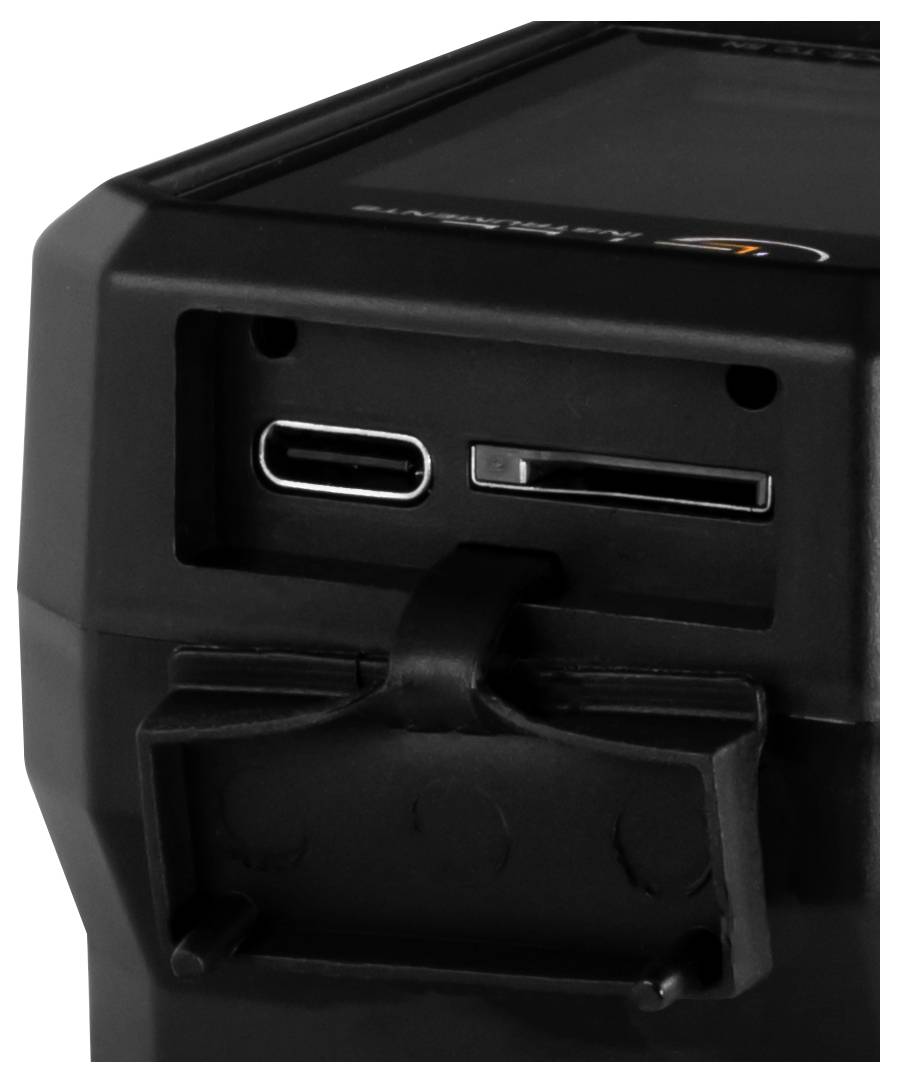

- Schnittstellen
USB
microSD
- Messbereich Temperatur (max.)
80 °C
- Farbpaletten
7
- Messbereich Temperatur (min.)
-40 °C
- Optik
33°
- Display-Auflösung
240 x 320 Pixel
IP20
- Thermische Empfindlichkeit
200 mK
- Abm.
(L x B x H) 187 x 53 x 56 mm
- Auflösung Temperatur
0,1 °C
- Display
240 x 320 Pixel
- Emissionsgrad (max.)
1
- Emissionsgrad (min.)
0.01
- Fokussierung
Fix-Fokus
- Gewicht
110 g
- Grund-Genauigkeit ± %
3 %
- Grund-Genauigkeit ± °C
3 °C
- Messbereich Temperatur
-40 bis 80 °C
- Breite
53 mm
- Höhe
56 mm
- Länge
187 mm
- Anschluss
USB
- Spannungs-Versorgung (Details)
5 V/DC
- Besonderheiten
inkl. Infrarot-Thermometer
Werksstandard (ohne Zertifikat)
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 3841684 PCE Instruments PCE-TC 5N Wärmebildkamera -40 bis 80 °C 240 x 320 Pixel inkl. Infrarot-Thermometer
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3841684 PCE Instruments PCE-TC 5N Wärmebildkamera -40 bis 80 °C 240 x 320 Pixel inkl. Infrarot-Thermometer
Beschreibung

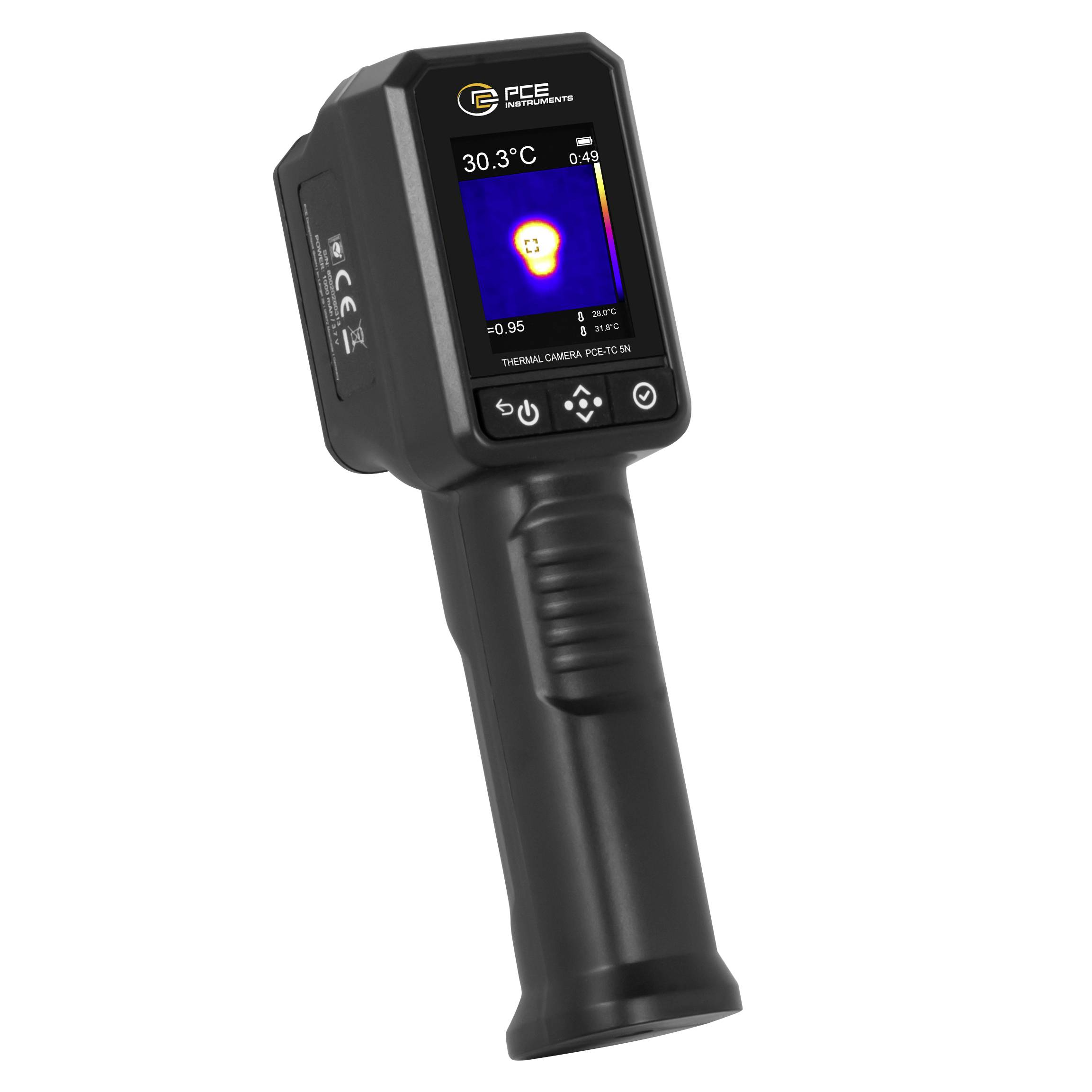

Die Wärmebildkamera ist ein kompaktes Messgerät zur berührungslosen Temperaturmessung für Handwerker, Techniker und Wartungspersonal. Die Wärmebildkamera kombiniert Infrarotmessung und sichtbare Bilddarstellung zur schnellen Erkennung von Wärmequellen und Temperaturunterschieden.
Die Wärmebildkamera erfasst Temperaturen von -20 °C ... +1000 °C und ermöglicht die Einstellung des Emissionsgrads von 0,01 ... 1 für präzise Messergebnisse. Zusätzlich können im Gerät ein unterer und ein oberer Alarmwert eingestellt werden. Werden die festgelegten Temperaturgrenzen über- oder unterschritten, kann die Wärmebildkamera den Anwender entsprechend auf die Abweichung hinweisen. Die thermische Empfindlichkeit von 200 mK ermöglicht die Erkennung kleiner Temperaturunterschiede.

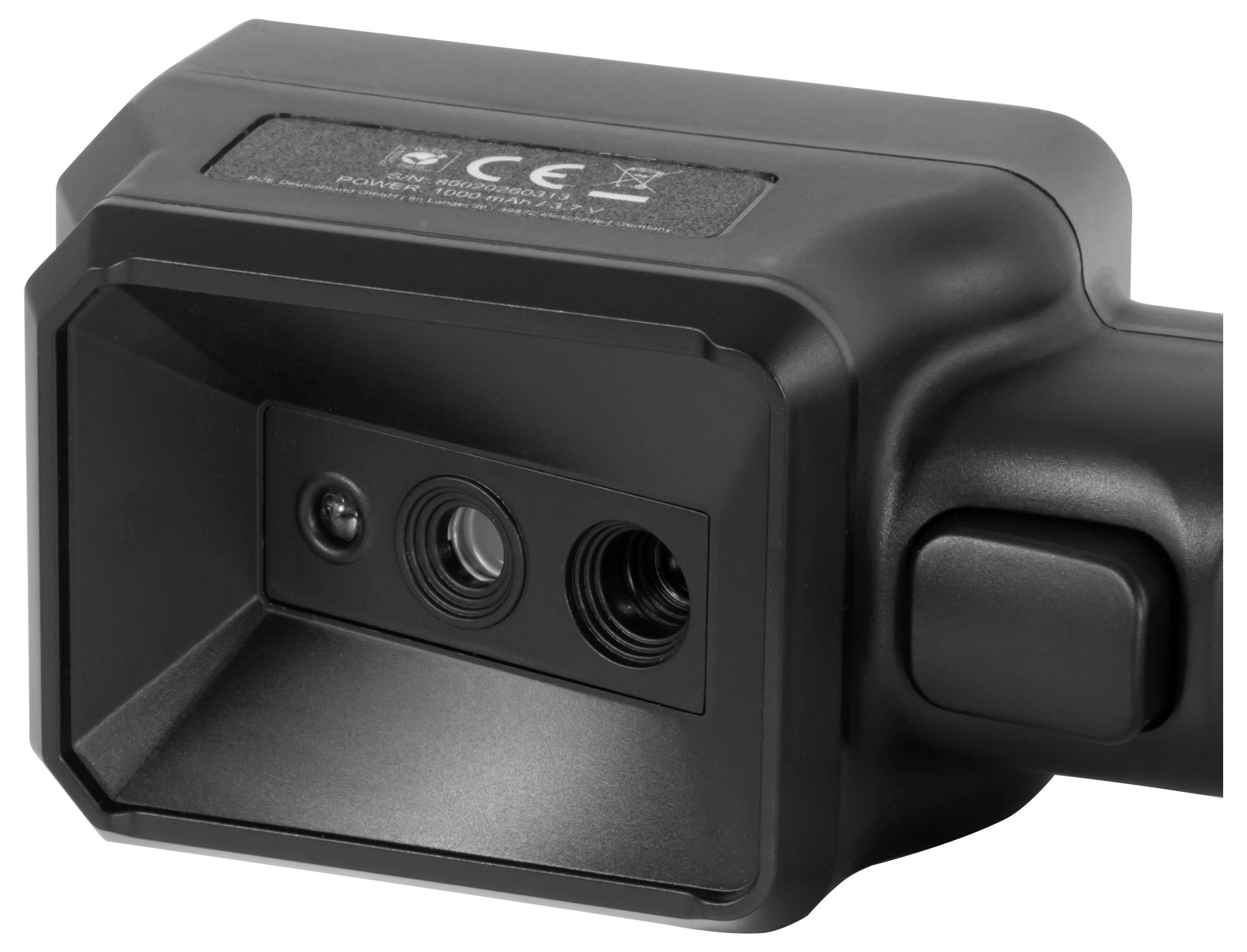

Der Infrarotdetektor verfügt über eine Auflösung von 32 x 32 Pixeln (1024 Bildpunkte). Zusätzlich ist eine Kamera für sichtbares Licht mit 300.000 Pixeln integriert, die eine IR/VIS-Bildfusion unterstützt. Der Wellenlängenbereich liegt bei 8 ... 14 µm, die Bildfrequenz beträgt 9 Hz und das Sichtfeld 33°.

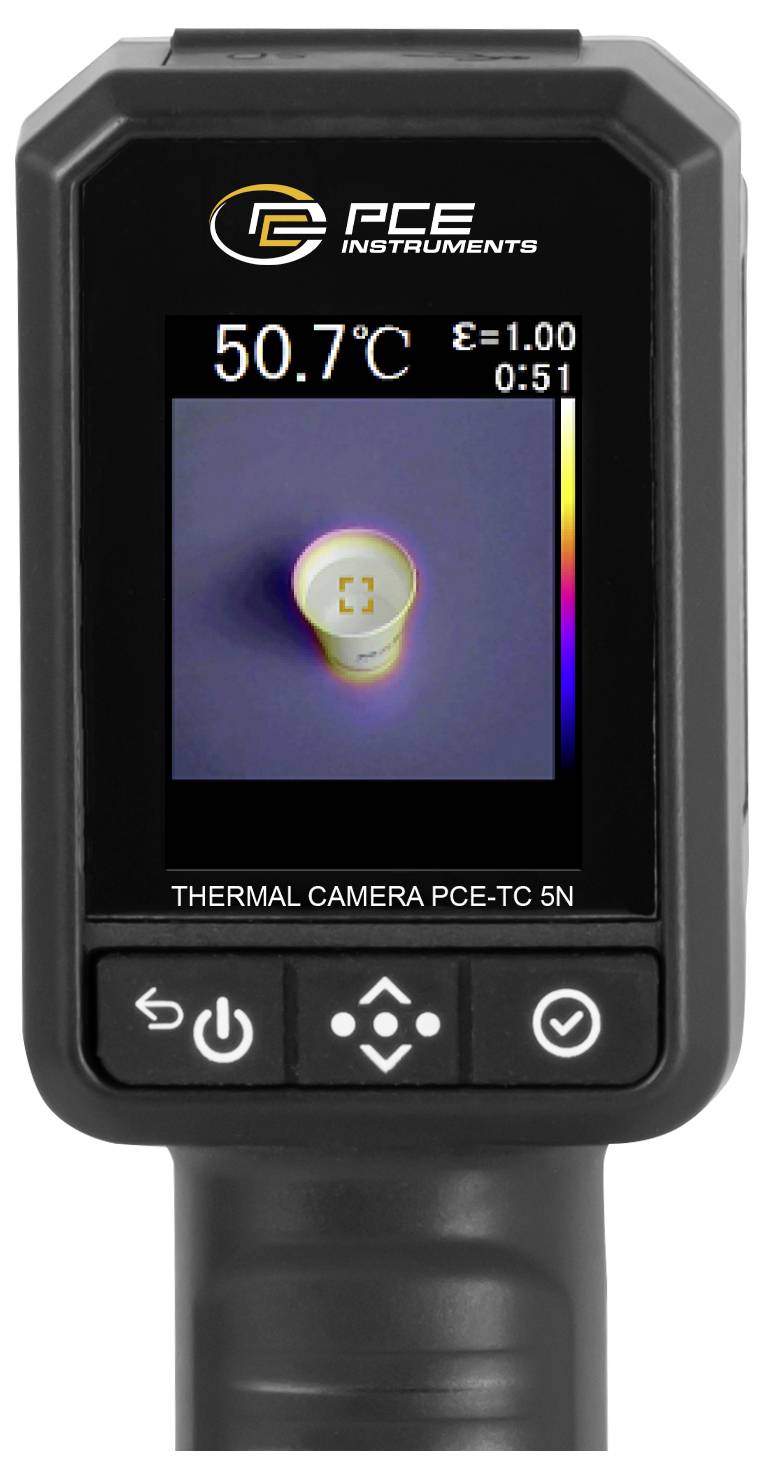

Die Darstellung erfolgt über ein 2 Zoll TFT-LCD-Display mit einer Auflösung von 240 x 320 Pixeln. Für unterschiedliche Analyseanforderungen stehen die Farbpaletten Eisenrot, Regenbogen und Grau zur Verfügung. Die Wärmebildkamera verfügt über einen internen 8-MB-Speicher zur Bildspeicherung und unterstützt eine Speichererweiterung über Micro-SD-Karten bis 32 GB.

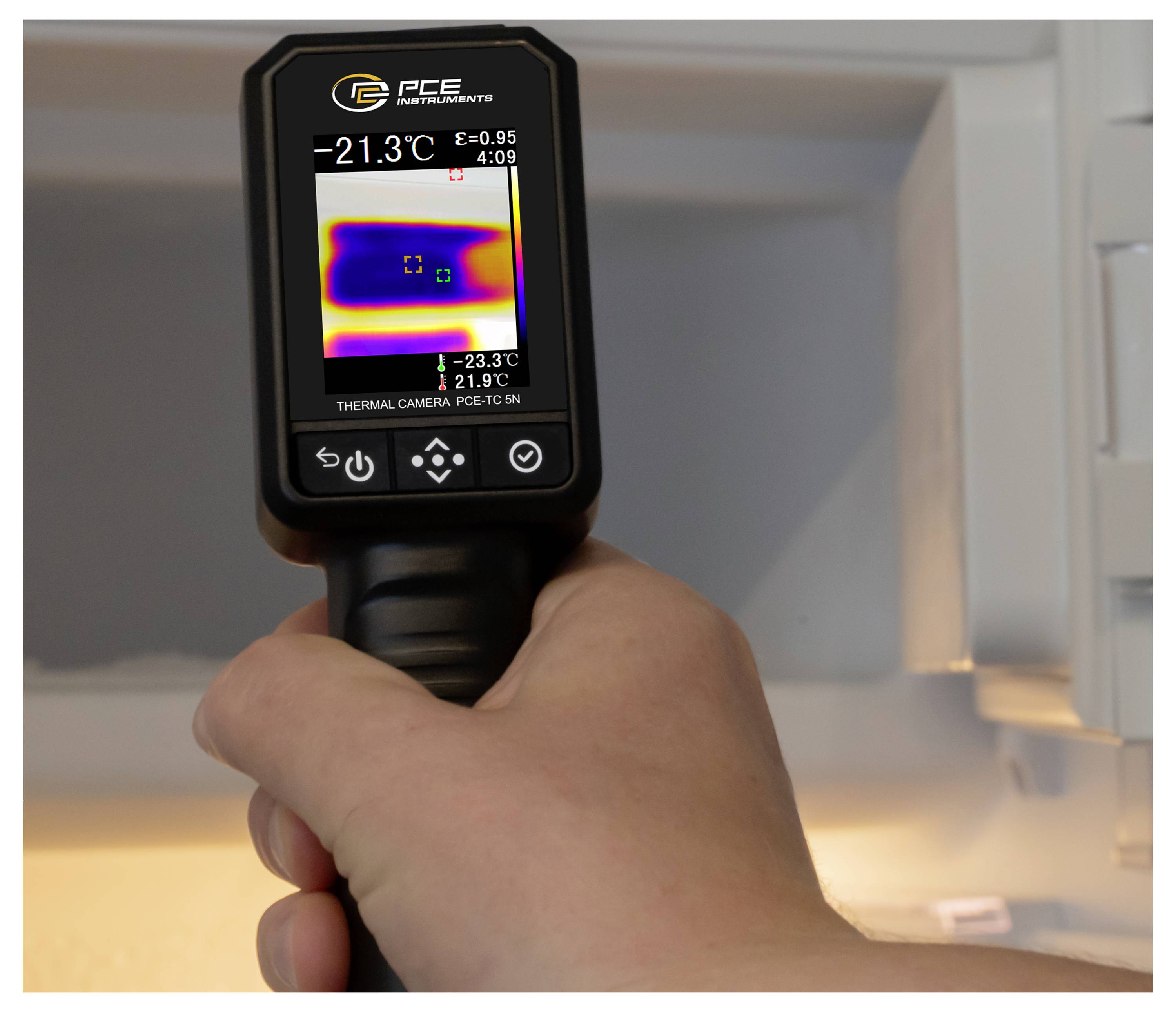

Die Wärmebildkamera eignet sich insbesondere für Wartungs-, Inspektions- und Diagnosearbeiten, beispielsweise zur Kontrolle von elektrischen Anlagen, Maschinen, Heizungs- und Klimasystemen sowie zur schnellen Lokalisierung von Temperaturabweichungen.
Die Wärmebildkamera erfasst Temperaturen von -20 °C ... +1000 °C und ermöglicht die Einstellung des Emissionsgrads von 0,01 ... 1 für präzise Messergebnisse. Zusätzlich können im Gerät ein unterer und ein oberer Alarmwert eingestellt werden. Werden die festgelegten Temperaturgrenzen über- oder unterschritten, kann die Wärmebildkamera den Anwender entsprechend auf die Abweichung hinweisen. Die thermische Empfindlichkeit von 200 mK ermöglicht die Erkennung kleiner Temperaturunterschiede.
Der Infrarotdetektor verfügt über eine Auflösung von 32 x 32 Pixeln (1024 Bildpunkte). Zusätzlich ist eine Kamera für sichtbares Licht mit 300.000 Pixeln integriert, die eine IR/VIS-Bildfusion unterstützt. Der Wellenlängenbereich liegt bei 8 ... 14 µm, die Bildfrequenz beträgt 9 Hz und das Sichtfeld 33°.
Die Darstellung erfolgt über ein 2 Zoll TFT-LCD-Display mit einer Auflösung von 240 x 320 Pixeln. Für unterschiedliche Analyseanforderungen stehen die Farbpaletten Eisenrot, Regenbogen und Grau zur Verfügung. Die Wärmebildkamera verfügt über einen internen 8-MB-Speicher zur Bildspeicherung und unterstützt eine Speichererweiterung über Micro-SD-Karten bis 32 GB.
Die Wärmebildkamera eignet sich insbesondere für Wartungs-, Inspektions- und Diagnosearbeiten, beispielsweise zur Kontrolle von elektrischen Anlagen, Maschinen, Heizungs- und Klimasystemen sowie zur schnellen Lokalisierung von Temperaturabweichungen.

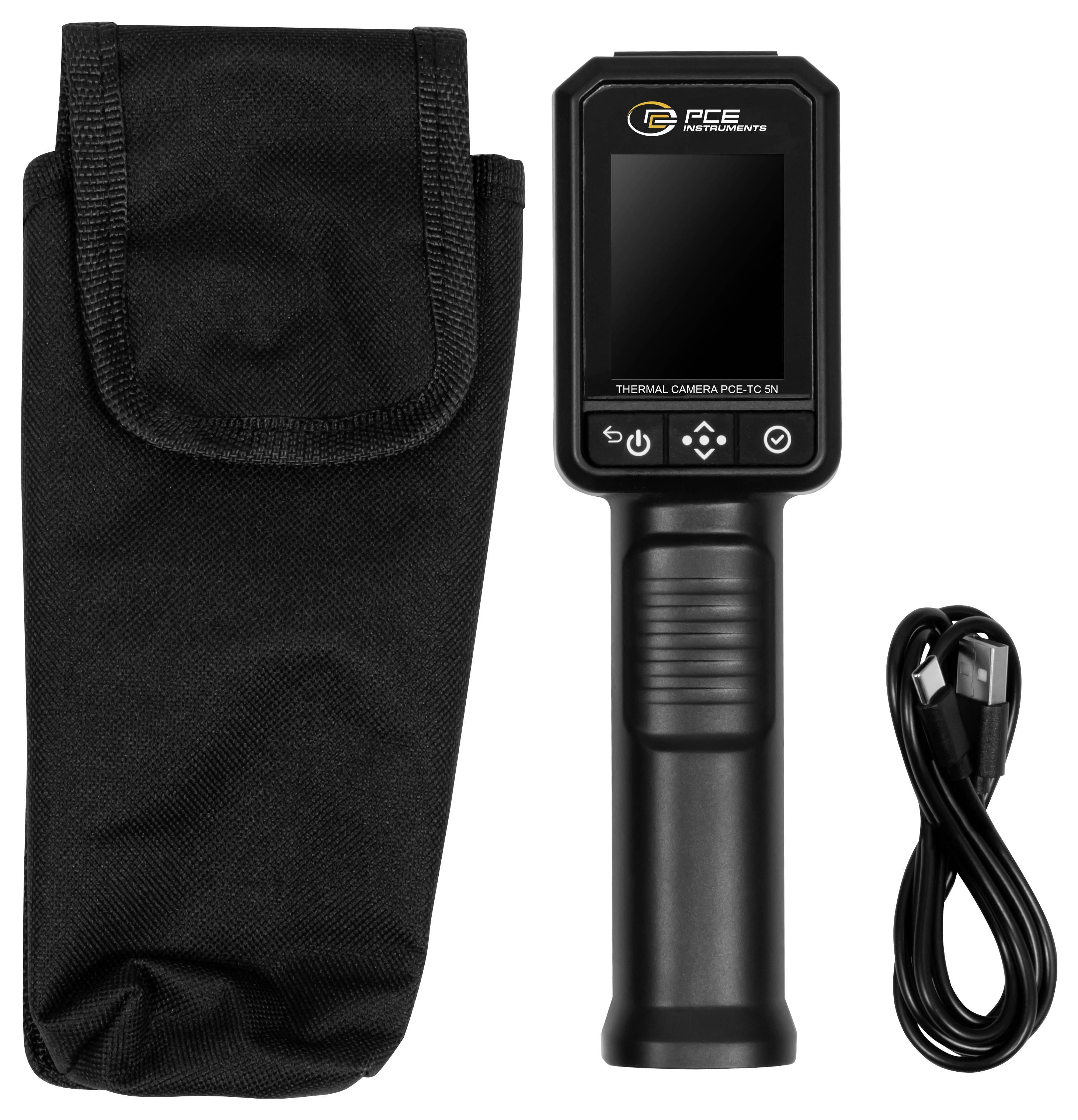

Lieferumfang
- 1 x Wärmebildkamera PCE-TC 5N
- 1 x USB-Datenkabel
- 1 x Gerätetasche
- 1 x Bedienungsanleitung
