Name: Passivmodul Varioface-VIP Phoenix Contact 2903802 VIP-2/PT/2FLK14 (1-20) /S7 Inhalt: 1 St.
Brand: Phoenix Contact
SKU: 2137063
Availability: BackOrder

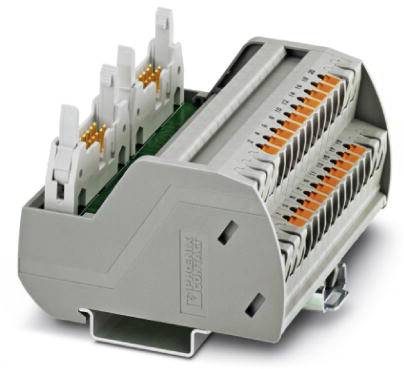

Eine graue, elektronische Anschlussklemme mit mehreren Steckplätzen und orangen Klemmenhebeln, geeignet für industrielle Anwendungen.

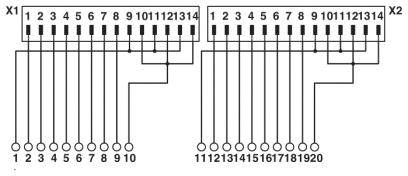

'Schaltungsschema mit zwei Blöcken, X1 und X2. X1 hat 14 Anschlüsse, wobei Verbindungen zu 10 Punkten unten bestehen. X2 hat 20 Anschlüsse mit Verbindungen zu 10 unteren Punkten.'

'Schaltplan' zeigt zwei Steckverbindungen X1 und X2 mit nummerierten Anschlüssen, von X1: 1-10, X2: 11-20, und Verbindungen zu den oberen Anstecknocken 1-14.

1/3

Abbildung ähnlich

Produkt-Art

Passivmodul

Gesamtpolzahl

Anschluss

Push-In-Klemme

AWG

26 - 14

Abisolierlänge (max.)

8 mm

Datenblatt (PDF)

EAN:

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Mo., 29. März 2027

Anzahl

Stück

Gesamt (CHF 85.95 / Stück)

CHF 85.95

inkl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Technische Daten

Max. zulässige Betriebsspannung AC: 25 V AC
Max. zulässige Betriebsspannung DC: 60 V DC
Einbaulage: beliebig
Verschmutzungsgrad: 2
Überspannungskategorie: II

Produkt-Art: Passivmodul

Gesamtpolzahl: 14

Anschluss: Push-In-Klemme

: 26 - 14

Abisolierlänge (max.): 8 mm

Abm.: (L x B x H) 56 x 82.5 x 72.1 mm

Anschluss (Feld): Push-In-Klemme

Anschluss (Steuerung): IDC/FLK-Stiftleiste

Ausführung: VIP-2/PT/2FLK14 (1-20) /S7

Betriebsstrom: 1 A

Inhalt: 1 St.

Passend für: Siemens SIMATIC® S7-300

Polzahl: 14

Breite: 82.5 mm

Höhe: 72.1 mm

Länge: 56 mm

Serie: Varioface-VIP

Max. Temperatur: +50 °C

Min. Temperatur: -20 °C

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 2.5 mm²

Querschnitt flexibel (min.): 0.14 mm²

Querschnitt starr (min.): 0.14 mm²

Besonderheiten: Einbaulage beliebig

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 2137063 Passivmodul Varioface-VIP Phoenix Contact 2903802 VIP-2/PT/2FLK14 (1-20) /S7 Inhalt: 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2137063 Passivmodul Varioface-VIP Phoenix Contact 2903802 VIP-2/PT/2FLK14 (1-20) /S7 Inhalt: 1 St.

Beschreibung

VARIOFACE-Übergabemodul für Siemens SIMATIC® S7-300, für max. 16 Kanäle mit SIMATIC®-spezifischer Beschriftung (1-20), Push-in-Anschluss, Modulbreite: 82,5 mm

Lieferumfang

Geliefert wird: Phoenix Contact Passivmodul 2903802, Verpackungseinheit: 1 Stk., EAN: 4046356796767

Beschreibung

VARIOFACE-Übergabemodul für Siemens SIMATIC® S7-300, für max. 16 Kanäle mit SIMATIC®-spezifischer Beschriftung (1-20), Push-in-Anschluss, Modulbreite: 82,5 mm
