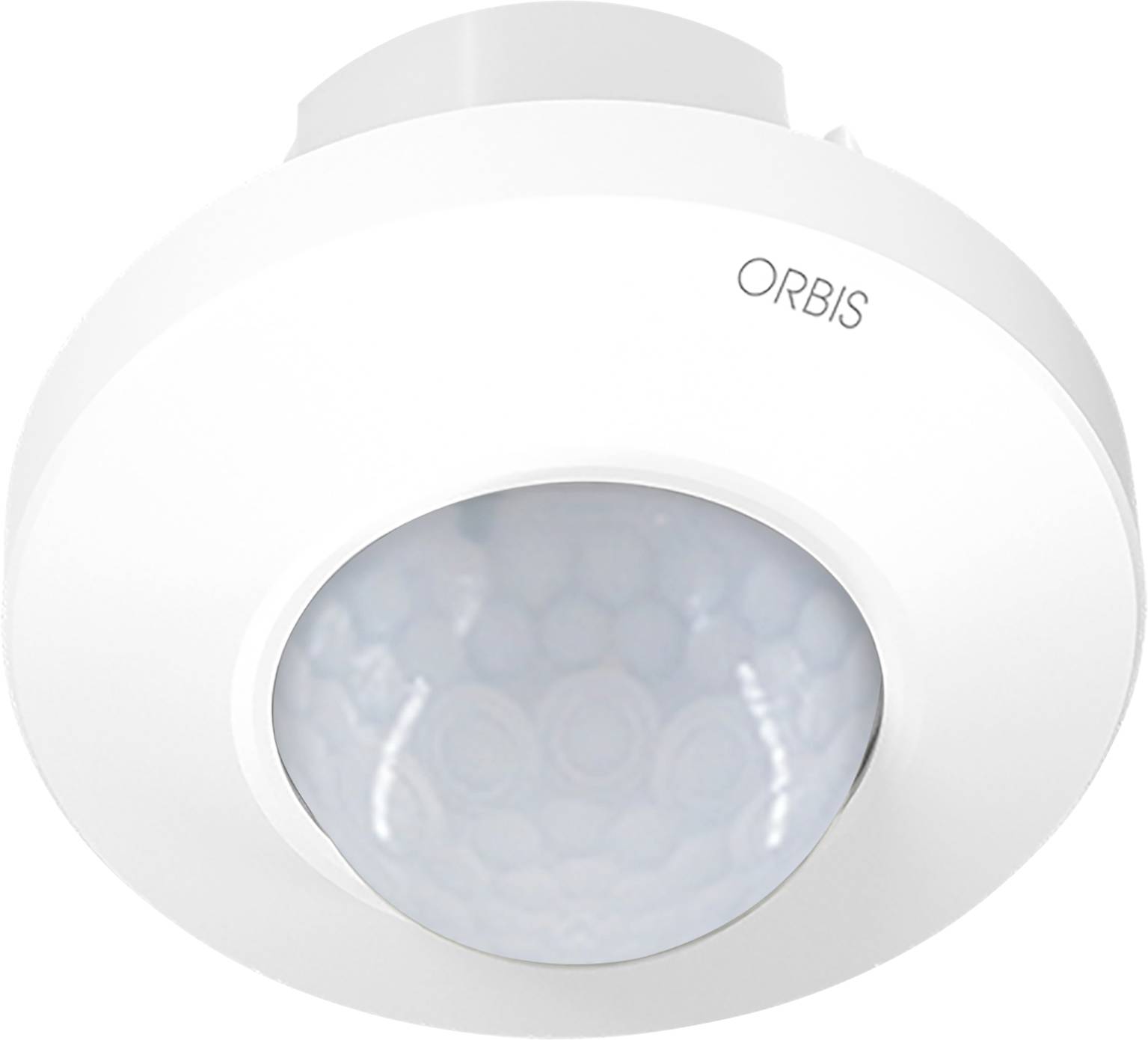

ORBIS Zeitschalttechnik OB137820 Aufputz, Unterputz PIR-Bewegungsmelder 360 ° Weiß IP20
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 64.71 / Stück)
CHF 64.71
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
COMBIMAT 12M Bewegungsmelder
- Speziell entwickelt für große Raumhöhen von bis zu 12 Metern
- Großflächiger Erfassungsdurchmesser von bis zu 20 Metern (bei 12 m Montagehöhe)
- Integrierte Impulsfunktion zur Ansteuerung von Akustik- oder Signalgebern
- Flexible Einbaumöglichkeiten (Hohlraumdecken, Schalterdosen oder Aufputz per optionalem Sockel)
- "Lernmodus" (Learning Mode) zur schnellen Übernahme des aktuellen Helligkeitswerts
Technische Daten
- 1x Schließer (NO, µ-Kontakt), potenzialgebunden
- Empfohlene Montagehöhe: bis zu 12 m
- Eigenverbrauch: 5,5 VA (0,2 W) bei 50 Hz / 6,7 VA (0,3 W) bei 60 Hz
- Schutzklasse: Klasse II nach EN 60335 (bei vorschriftsmäßiger Montage)
- Anschlussart: Schraubklemmen
- Produkt-Art
PIR-Bewegungsmelder
- Erfassungswinkel
360°
12 m
- Einsatzort
Innenbereich
- Montageart
Aufputz
Unterputz
- Betriebsspannung
230 V/AC
- Spannung (max.)
253 V/AC
- Schaltleistung (Energiesparlampen)
360 W
- Schaltleistung (Glühlampe)
2200 W
- Schaltleistung (Halogenlampe)
2200 W
- Schaltleistung (LED-Lampe)
300 VA
- Schaltleistung (Leuchtstofflampe)
1200 VA
- StandBy-Stromaufnahme
0.3 W
- Dämmerungs-Einstellung
10 Lux bis 2000 Lux
- Zeiteinstellung
30 Sekunden bis 30 Minuten
- Herstellerfarbe
Weiß
- Ähnlich RAL
9010
IP20
- Arbeitstemperatur
-20 °C bis +45 °C
- Typ
COMBIMAT 12M
- Ausführung
Passiv-Infrarot-Präsenz-/Bewegungsmelder (PIR)
- Höhe
45 mm
- Durchmesser
80 mm
- Abm.
(Ø x H) 80 mm x 45 mm
- Gewicht
120 g
- Spannung (min.)
207 V/AC
Dokumente & Downloads
Datenblatt
Datenblatt 3828178 ORBIS Zeitschalttechnik OB137820 Aufputz, Unterputz PIR-Bewegungsmelder 360 ° Weiß IP20
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828178 ORBIS Zeitschalttechnik OB137820 Aufputz, Unterputz PIR-Bewegungsmelder 360 ° Weiß IP20
Beschreibung
Speziell entwickelt für Räume mit hohen Decken wie Industriegebäude und Lagerhallen. Kann in Decken mit einer Höhe von bis zu 12 Metern und einem Erfassungsdurchmesser von 20 Metern installiert werden. Das Gerät verfügt über eine Impulsfunktion zur Aktivierung von akustischen oder Lichtsignalen, um die Anwesenheit von Personen oder Fahrzeugen anzuzeigen.
Ausführung
- Dämmerungsschalter mit Einstellskala und Lernfunktion
- Schaltverzögerung einstellbar inkl. Impuls- und Testfunktion
- Erfassungsfeldabdeckung/Abdeckclips zur Erfassungsbegrenzung
- Tastereingang für manuelles Einschalten / Übersteuerung per externem Taster
Lieferumfang
- Bewegungsmelder ORBIS COMBIMAT 12M
- Federbügel für Decken-Hohlraumeinbau (68 mm Bohrung)
- Adapter/Zubehör für Schalterdosenmontage (65 x 65 mm / 2-Modul-Dosen)
- Abdecklamellen zur Eingrenzung des Erfassungsbereichs
- Bedienungs- und Montageanleitung
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
