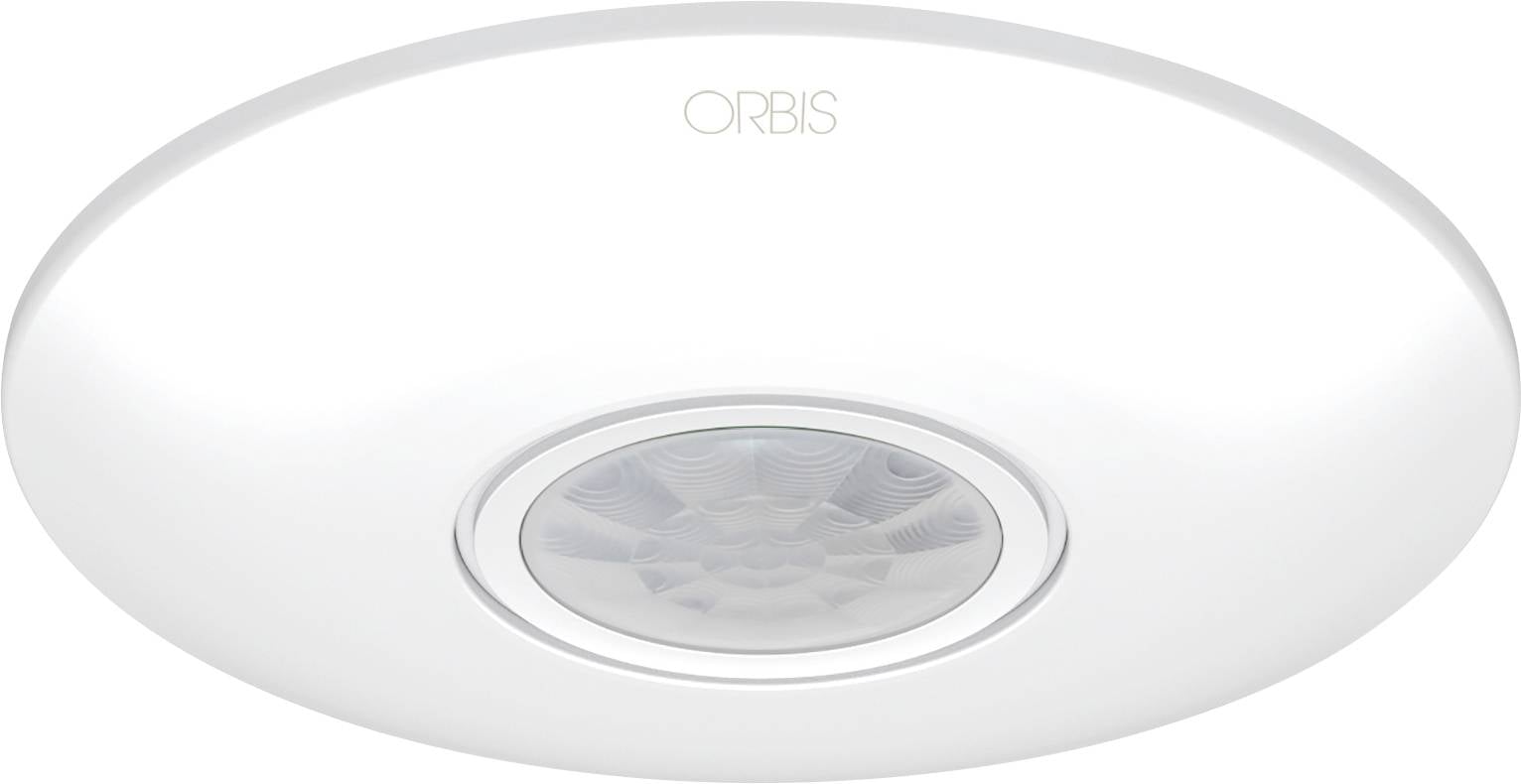

ORBIS Zeitschalttechnik OB137112 Decke PIR-Bewegungsmelder 360 ° Relais Weiß IP20
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (CHF 20.31 / Stück)
CHF 20.31
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
CIRCUMAT + elektrischer Decken-Bewegungsmelder (PIR-Sensor) für die Aufputz- oder Unterputzmontage im Innenbereich
- Decken-Aufbaumontage mit 360º Erfassungswinkel
- Nulldurchgangsschaltung (Zero-Crossing) für schonendes Schalten moderner LED- und Energiesparlampen
- Integrierter Temperatursensor/Temperaturkompensator für eine präzise Bewegungserfassung
- Impulsfunktion und doppelte Neutralleiterklemme zur leichten Installation
Technische Daten
- Schutzklasse: Klasse II bei ordnungsgemäßer Montage
- Inaktivitätszeit nach Schalten: ca. 2 s
- Produkt-Art
PIR-Bewegungsmelder
- Erfassungswinkel
360°
9 m
- Einsatzort
Innenbereich
- Montageart
Decke
- Betriebsspannung
230 V/AC
- Schaltkontakt-Art
Relais
- Spannung (max.)
253 V/AC
- Schaltleistung (Energiesparlampen)
400 W
- Schaltleistung (Glühlampe)
1200 W
- Schaltleistung (Halogenlampe)
1200 W
- Schaltleistung (LED-Lampe)
500 VA
- Schaltleistung (Leuchtstofflampe)
400 VA
- StandBy-Stromaufnahme
0.8 W
- Dämmerungs-Einstellung
3 bis 2000 lx
- Zeiteinstellung
10 s bis 30 min
- Herstellerfarbe
Weiß
- Ähnlich RAL
9010
IP20
- Arbeitstemperatur
-20 bis 40 °C
- Typ
CIRCUMAT +
- Ausführung
Passiv-Infrarot-Bewegungsmelder für Deckenmontage
- Höhe
24.3 mm
- Durchmesser
120 mm
- Abm.
(Ø x H) 120 mm x 24.3 mm
- Gewicht
105 g
- Spannung (min.)
207 V/AC
Dokumente & Downloads
Datenblatt
Datenblatt 3828198 ORBIS Zeitschalttechnik OB137112 Decke PIR-Bewegungsmelder 360 ° Relais Weiß IP20
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3828198 ORBIS Zeitschalttechnik OB137112 Decke PIR-Bewegungsmelder 360 ° Relais Weiß IP20
Beschreibung
Der ORBIS CIRCUMAT + ist ein kompakter Bewegungsmelder für die Deckenaufbaumontage, der unsichtbare Infrarotstrahlung von Personen und Wärmequellen präzise erfasst. Ausgestattet mit Nulldurchgangsschaltung eignet er sich ideal für den energiesparenden und schonenden Betrieb moderner LED-Leuchtmittel sowie Leuchtstoff- und Energiesparlampen. Flexible Einstellmöglichkeiten für Dämmerung und Ausschaltverzögerung, eine Impulsfunktion sowie der mitgelieferte Zonenbegrenzer ermöglichen eine optimale Anpassung an unterschiedlichste Innenräume wie Flure, Treppenhäuser, Büros und Sanitärbereiche.
Ausführung
- PIR-Erfassungssensor mit 1 Sensor
- Dämmerungsschalter und Zeiteinstellung stufenlos regulierbar
- Nulldurchgangsschaltung (Zero-Crossing) Impulsfunktion
- Doppelte Neutralleiter-Anschlussklemme
- Temperaturkompensation
- Zonenbegrenzer/Abdeckblende zur Eingrenzung des Erfassungsbereichs
Lieferumfang
- Bewegungsmelder ORBIS CIRCUMAT +
- Zonenbegrenzer (Abdeckblende)
- Bedienungsanleitung
Hinweise
- Sicherheitsrelevantes Bauteil - Installation nur durch Fachhandwerker
