Kraftaufnehmer DriveTest FM100 für Türen und Tore von PCE Instruments
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Anzahl
Gesamt (CHF 1'344.95 / Stück)
CHF 1'344.95
inkl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. FM100-SY-500-2000
- Unterstützung relevanter Standards: EN 12445/12453, EN 60335-2,
- DIN V 18650, ASR A1.7, etc.
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung im Betrieb mit einer einzigen Bedientaste oder fernbedient über
- Microsoft® DLL Schnittstelle oder National Instruments® LabView Bibliothek
- Kompletter Lieferumfang mit hochwertigem Transportkoffer und Software
- Professionelle, umfangreiche PC-Software: PinchPilot
- Umfassende Anwenderunterstützung: Kalibrierservice, Normänderungsdienst gewährleistet
- die Anwendung der neuesten Normfassung
- Software-Unterstützung mit Einbindung in bestehende Software-Strukturen möglich
- Umfangreiche Anlagen in einem Durchlauf messbar
Unser Service für Sie
Technische Daten
- Kraft
- Messbereich 0 ... 2000 N
- Auflösung 1 N
- Genauigkeit ±3 N oder 3 % v.Mw.
- Allgemeine technische Daten
- Norm(en) EN 14752:2015
- Norm(en) Zusatzinformationen - EN 81-1 2000-4-EG,- FMVSS118,- APTA PR-M-S-18-10,- ASME A17.1 2000 ,- DIN EN 14752:2005,- 2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO,- EN14120 DIN 18650-1,- DIN EN 12453,- DIN EN 16005,- DIN EN 60335-2-103,- ASR A1.7,- ECE R-21,- prEN 12650-1
- Steifigkeit 500 N/mm
- Spaltbreite 50 mm
- Menüsprache Englisch (US), Spanisch, Deutsch, Französisch, Italienisch
- Schutzklasse (Gerät) IP43
- Spannungsversorgung 9 V / 640 mAh
- Akku/Batterie 1 x 9 V Blockbatterie , Alkali-Mangan
- Kapazität 640 mAh
- Betriebsbedingungen -10 ... 40 °C , 0 ... 90 % r. F.
- Lagerbedingungen -40 ... 50 °C , 0 ... 90 % r. F.
- Abmessungen ( L x B x H x D ) 210 x 80 x 50 x 80 mm
- Gewicht 2100 g
- Produkt-Art
Schließkraftmessgerät
- Anzeige
LCD
- Messbereich Kraft (max.)
2000 N
ISO
- Spannungs-Versorgung (Details)
9 V/DC
- Abm.
(L x B x H) 210 x 80 x 50 mm
- Gewicht
2100 g
- Auflösung (Kraft)
1 N
- Grund-Genauigkeit ± %
3 %
- Kalibrierumfang
Kalibrierservice
- Messbereich Kraft
0 - 2000 N
- Messbereich Kraft (min.)
0 N
- Messfrequenz
250 Hz
- Breite
80 mm
- Höhe
50 mm
- Länge
210 mm
- Schnittstellen
RS-232C
USB
Seriell
USB 2.0 Buchse B
USB 2.0 Stecker B
USB 2.0 Stecker A
Vierdraht
USB 2.0 Stecker intern 4pol.
1 x RS485
1 x USB 2.0 Device
Mehr anzeigen
Dokumente & Downloads
Datenblatt
Datenblatt 2813712 Kraftaufnehmer DriveTest FM100 für Türen und Tore von PCE Instruments
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2813712 Kraftaufnehmer DriveTest FM100 für Türen und Tore von PCE Instruments
Beschreibung
Der Schließkraftaufnehmer ist ein elektronisches Messgerät für fremdkraftbetriebene Türen und Tore. Typischer Einsatz ist sowohl die Endabnahme bei Neuanlagen als auch die regelmäßige Nachprüfung. Seine kompromisslose Konstruktion vereinigt Präzision mit praxisgerechter Robustheit und sorgt für genaue Messwerte auch nach jahrelangem Einsatz in rauer Umgebung.
Bei zyklischen Messungen an Anlagen mit mehreren Türen und Toren ist eine schnelle, einfache Durchführung von großer Bedeutung. Drive Test hat hierzu eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert.
Mit wenigen Bedienschritten können die Messungen einer kompletten Anlage übernommen, in tabellarischer Form ausgedruckt und in einer Datenbank gespeichert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Bei zyklischen Messungen an Anlagen mit mehreren Türen und Toren ist eine schnelle, einfache Durchführung von großer Bedeutung. Drive Test hat hierzu eine Software entwickelt, die den Ablauf der Messungen und den Aufwand für die Dokumentation drastisch reduziert.
Mit wenigen Bedienschritten können die Messungen einer kompletten Anlage übernommen, in tabellarischer Form ausgedruckt und in einer Datenbank gespeichert werden. Für die Integration in einen automatisierten Testablauf stellen wir geeignete Schnittstellen (z.B. Microsoft® DLL oder National Instruments® LabVIEW) zur Verfügung.
Ausführung
- Unterstützung relevanter Standards EN 12445/12453 EN 603352
- DIN V 18650 ASR A17 etc
- Präzise Messungen
- Robuste Ausführung
- Einfache Handhabung Betrieb mit einer einzigen Bedientaste oder fernbedient über
- Microsoft® DLL Schnittstelle oder National Instruments® LabView Bibliothek
- Kompletter Lieferumfang inklusive hochwertigem Transportkoffer und Software
- Professionelle umfangreiche PCSoftware PinchPilot
- Umfassende Anwenderunterstützung Kalibrierservice Normänderungsdienst gewährleistet
- die Anwendung der neuesten Normfassung
- SoftwareUnterstützung Einbindung in bestehende SoftwareStrukturen möglich
- Umfangreiche Anlagen in einem Durchlauf messbar
Lieferumfang

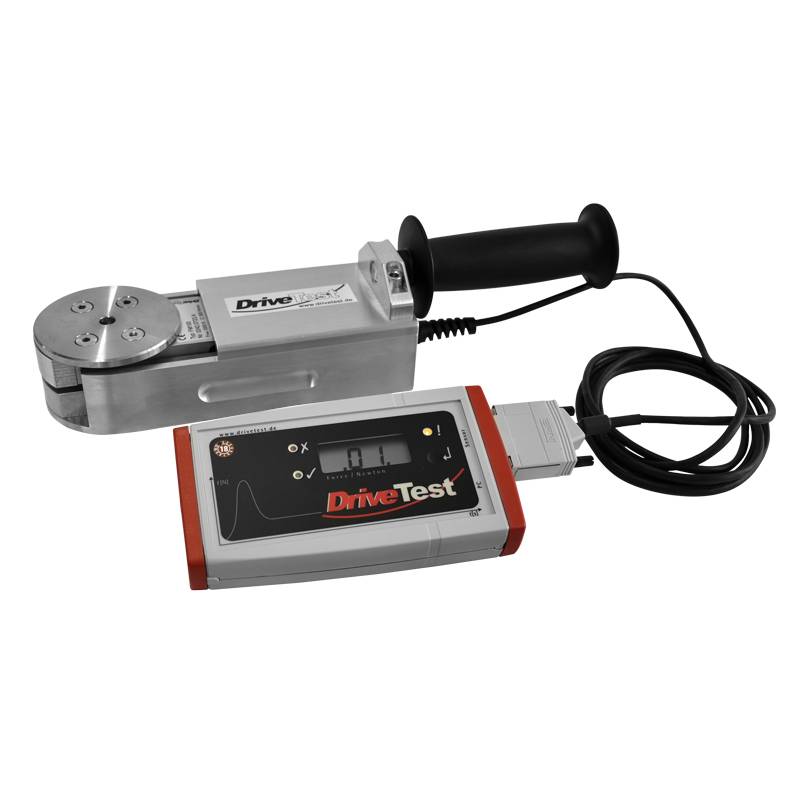

- 1 x Schließkraftaufnehmer FM100 mit 2,5 m Anschlusskabel
- 1 x Separates Messwert-Erfassungsmodul (Anzeigegerät SEB2) mit LCD-Anzeige, LED-Anzeige,
- Folientaste und serieller Schnittstelle
- 1 x 9 V Blockbatterie
- 1 x Transportkoffer mit Schaumstoffeinlage für den kompletten Lieferumfang
- 1 x PC-Verbindungskabel (USB)
- 1 x USB-Datenstick mit PC-Auswertungs-Software PinchPilot und Dokumentation
- 1 x Handbuch
- 1 x ISO-Kalibierzertifikat
Systemvoraussetzungen
- FM100-SY-500-2000
